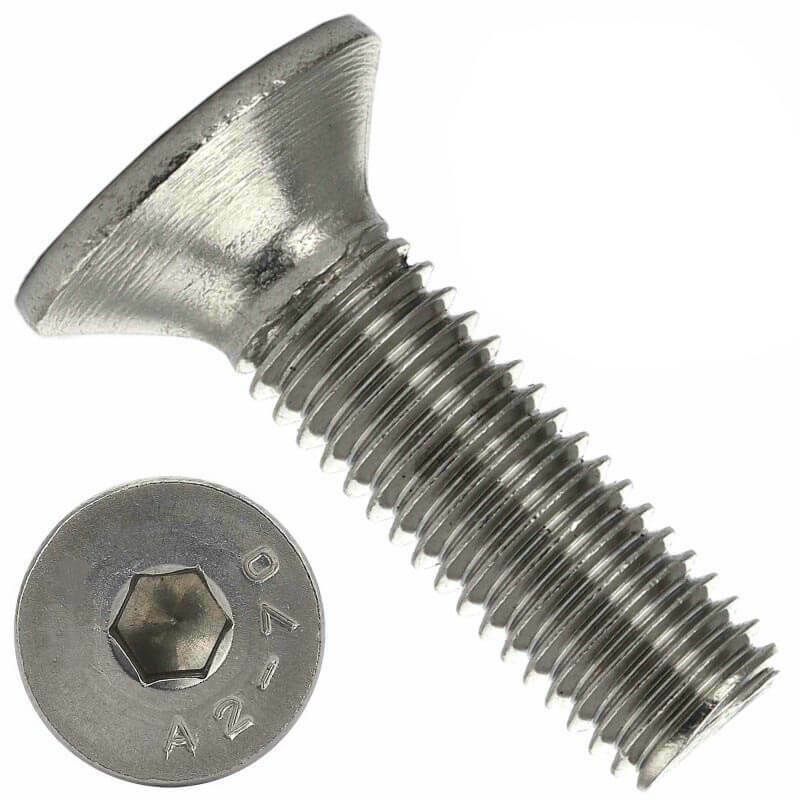

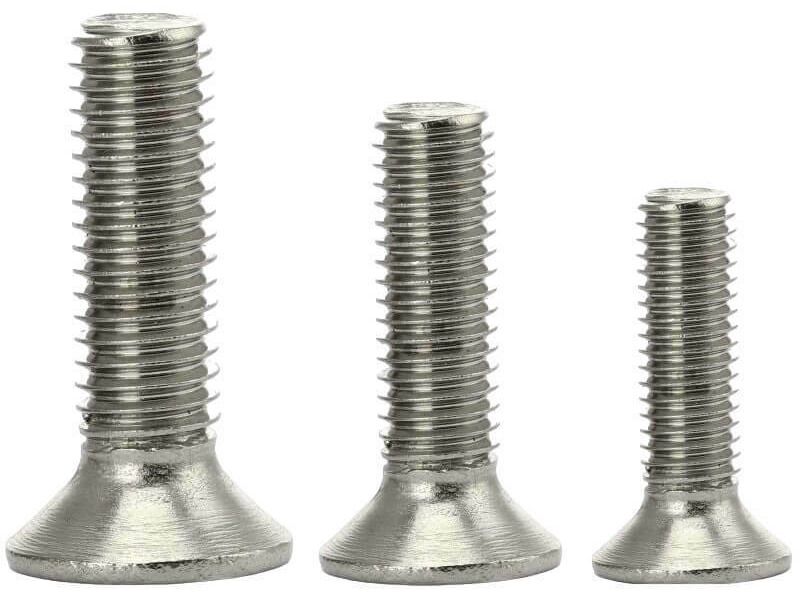

Винт дюймовый с потайной головкой и внутренним шестигранником UNF DIN 7991 (ISO 10642), нержавеющая сталь А2
- Для высокопрочных соединений в автомобилестроении и машиностроении.
- Тип резьбы: американская дюймовая мелкая UNF, угол 60° (ANSI/ASME B1.1).
- Нержавеющая сталь А2 обеспечивает высокую прочность, износостойкость и долгий срок службы во влажной среде.
- Размеры соответствуют ASME B18.3 (аналог DIN 7991).
- Внутренний шестигранный шлиц позволяет прилагать высокое усилие при затяжке.
- Большое число ниток на дюйм (шаг) повышает стойкость к самоотвинчиванию при вибрации и тряске.
- Номинальный диаметр: от #0 (1,52 мм) до 1 1/2" (38,1 мм).
- Длина: от 1/4" (6,3 мм) до 1 1/4" (57 мм).
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Дюймовый винт UNF DIN 7991 с потайной головкой под шестигранник – высокопрочный крепеж из нержавеющей стали А2. Изготавливается с частично и полнорезьбовым стержнем, в классе точности А и полем допуска 6g. Мелкая резьба UNF снижает вероятность выкручивания крепежа под действием вибрации и динамических нагрузок.
Материал и свойства
Винт из нержавеющей стали А2 (18/8) обладает высокими антикоррозийными и прочностными свойствами. Он не токсичен, немагнитен, способен выдерживать высокие нагрузки, перепады температур, воздействие атмосферных осадков и других агрессивных сред.
Особенности
Шестигранное гнездо под имбусовый ключ позволяет приложить максимально допустимый для данного метиза момент затяжки, а также исключает соскальзывание инструмента и повреждение поверхности при монтаже.
Угол конуса головки составляет 82º. Точно подобранный угол зенковки обеспечивает плотную посадку заподлицо без зазора с боковыми стенками. Диаметр головы немного больше, чем у аналога DIN 965 PH/PZ.
Применение
Винт с мелкой дюймовой резьбой UNF и шестигранным углублением под ключ часто используется в машинах, инструментах, приборах, оборудовании иностранного производства и подходит для всех областей применения, требующих от винтового соединения высокой прочности на растяжение, долговечности, самоотвинчиванию и износостойкости резьбовой поверхности.
Винт потайной служит для соединения металлических элементов конструкций или крепления неметаллических материалов к стальной основе. С их помощью собирают корпуса и механические узлы, крепят защитные кожухи, крышки, ручки. Благодаря установке в потай метиз не мешает работе движущихся частей механизмов.
- DIN 7991
- ГОСТ Р ИСО 10642-2012
- ISO 10642:2004
Размеры
| Резьба, d дюйм | Диаметр головки, dk дюйм | Высота головки, k дюйм | Размер под ключ, s дюйм | Количество ниток на дюйм |
| #0 (1,52 мм) | 0,138" | 0,044" | 1/32" | 80 |
| #1 (1,85 мм) | 0,168" | 0,054" | 0,05" | 72 |
| #2 (2,18 мм) | 0,197" | 0,064" | 0,05" | 64 |
| #3 (2,51 мм) | 0,226" | 0,073" | 1/16" | 56 |
| #4 (2,84 мм) | 0,255" | 0,083" | 1/16" | 48 |
| #5 (3,17 мм) | 0,281" | 0,09" | 5/64" | 44 |
| #6 (3,50 мм) | 0,307" | 0,097" | 5/64" | 40 |
| #8 (4,16 мм) | 0,359" | 0,112" | 3/32" | 36 |
| #10 (4,83 мм) | 0,411" | 0,127" | 1/8" | 32 |
| 1/4" (6,35 мм) | 0,531" | 0,161" | 5/32" | 28 |
| 5/16" (7,94 мм) | 0,656" | 0,198" | 3/16" | 24 |
| 3/8" (9,53 мм) | 0,781" | 0,234" | 7/32" | 24 |
| 7/16" (11,1 мм) | 0,844" | 0,234" | 1/4" | 20 |
| 1/2" (12,7 мм) | 0,938" | 0,251" | 5/16" | 20 |
| 5/8" (15,9 мм) | 1,188" | 0,324" | 3/8" | 18 |
| 3/4" (19,1 мм) | 1,438" | 0,396" | 1/2" | 16 |
| 1 1/4" (31,8 мм) | 2,438" | 0,683" | 7/8" | 12 |
Характеристики
-
Тип винтаДюймовый
-
DIN7991
-
ГОСТ10642-2012
-
ISO10642
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Тип дюймовой резьбыUNF
-
Форма головкиПотайная
-
Размер шага резьбыМелкий
-
Угол конуса головки, град82
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon socket countersunk head screws din 7991 with fine UNF thread, gr 8
-
