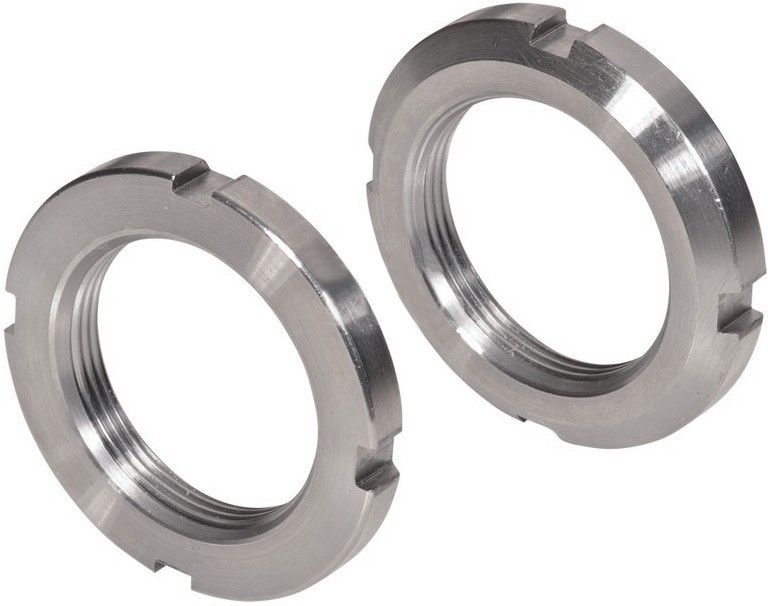

Круглая шлицевая гайка М200х3 DIN 981 КМ40 с прорезями и фаской используется в промышленных и производственных областях для фиксации подшипников на валу совместно с многолапчатой шайбой DIN 5406. Для работы рекомендуется использовать специальный крючковый ключ.

Размеры:

Круглая шлицевая гайка DIN 981 - чертеж

Обозначение гайки	КМ 40
Резьба, d	М200х3
Размер под ключ, d₁	226 мм
Наружный диаметр, d₂	250 мм
Высота, h	29 мм
Ширина паза, b	18 мм
Глубина паза, t	8 мм
Обозначение многолапчатой шайбы DIN 5406	МВ 40

Характеристики

Тип гайки

Шлицевая
DIN

981
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

3
Единицы измерения

шт
Вес (г)

3680
Размер шага резьбы

Мелкий
Класс прочности

14H
Материал

Сталь
Название на упаковке (ориг. название)

Locknuts for rolling bearings, 14 H
