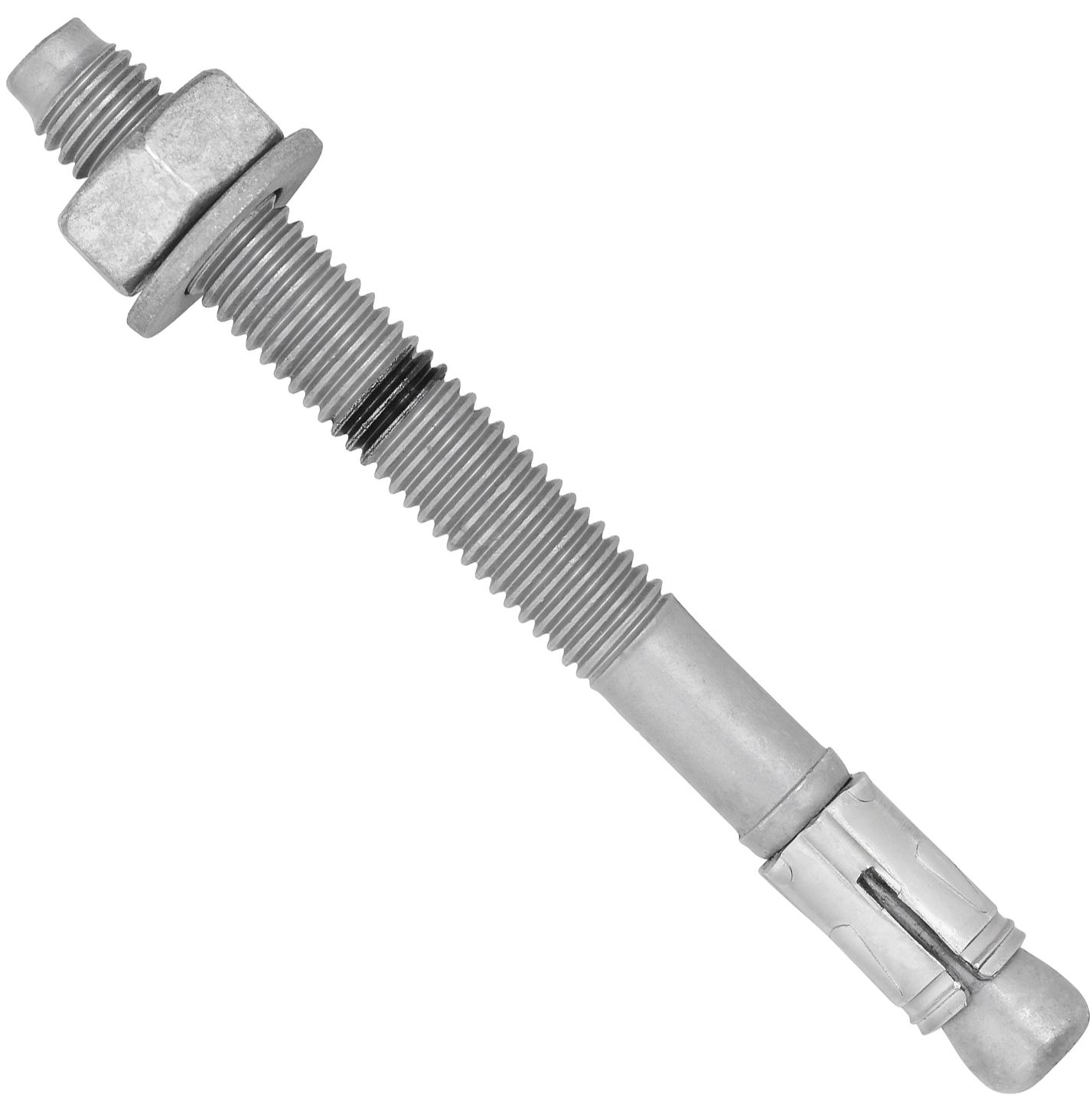

Клиновой анкер Sormat S-KAK+, горячеоцинкованная сталь

Name: Клиновой анкер Sormat S-KAK+, горячеоцинкованная сталь
Brand: SORMAT
Availability: InStock

Код товара: WN00165614

Внешний вид товара может отличаться от представленного на изображении

9 позиций

Ваш консультант Александр

7 (921) 090-38-10

Для установки в бетон с трещинами и без трещин, природный камень.
Сфера применения: несущие металлоконструкции, колонны, сиденья, ограждения, поручни, лестницы.
Тип анкера: клиновой с контролируемым моментом затяжки.
Подходит для предустановки, сквозного и дистанционного монтажа.
Простая идентификация крепежа по маркировке на теле.
Метрическая резьба: от М8 до М16.
Общая длина изделия: от 72 до 178 мм.
M8, M10 и M12 имеют две разные глубины крепления.
Изготовлен из горячеоцинкованной стали и подходит для использования вне помещений.

Подробнее

Молотки

Ключи рожковые и разводные

Гильзы, рукава, сопла

Буры

Защита рук

Клиновой анкер Sormat S-KAK+, горячеоцинкованная сталь

Фото (1)

Внешний вид товара может отличаться от представленного на изображении

Артикул	Размер	Типоразмер	Общая длина, L	Отверстие в прикрепляемом материале, d_f	Длина резьбы, f	Размер ключа , SW	Толщина прикрепляемого материала, t_fix	Диаметр сверления, d₀	Минимальная глубина сверления, h₁	Минимальная глубина анкеровки, h_nom	Эффективная глубина анкеровки, h_ef	Момент затяжки, T_inst
9640003310	8/10	М8	75	9	35	13	23/10	8	47/60	40/53	35/48	20
9640003312	8/30	М8	95	9	55	13	43/30	8	47/60	40/53	35/48	20
9640003314	8/50	М8	115	9	75	13	63/50	8	47/60	40/53	35/48	20
9640003316	8/85	М8	150	9	110	13	98/85	8	47/60	40/53	35/48	20
9640003323	10/10/	М10	72	12	27	17	10	10	55	48	40	45
9640003325	10/30/10	М10	92	12	47	17	30/10	10	55/75	48/68	40/60	45
9640003326	10/40/20	М10	102	12	57	17	40/20	10	55/75	48/68	40/60	45
9640003327	10/50/30	М10	112	12	67	17	50/30	10	55/75	48/68	40/60	45
9640003329	10/70/50	М10	132	12	87	17	70/50	10	55/75	48/68	40/60	45
9640003331	10/100/80	М10	162	12	115	17	100/80	10	55/75	48/68	40/60	45
9640003338	12/10/	М12	88	14	38	19	10	12	70	61	50	60
9640003340	12/25/5	М12	103	14	53	19	25/5	12	70/90	61/81	50/70	60
9640003342	12/40/20	М12	118	14	68	19	40/20	12	70/90	61/81	50/70	60
9640003343	12/50/30	М12	128	14	78	19	50/30	12	70/90	61/81	50/70	60
9640003345	12/70/50	М12	148	14	98	19	70/50	12	70/90	61/81	50/70	60
9640003346	12/85/65	М12	163	14	113	19	85/65	12	70/90	61/81	50/70	60
9640003347	12/100/80	М12	178	14	115	19	100/80	12	70/90	61/81	50/70	60
9640003357	16/5	М16	123	18	65	24	5	16	110	97	85	110
9640003359	16/20	М16	138	18	100	24	20	16	110	97	85	110
9640003362	16/50	М16	168	24	110	24	50	16	110	97	85	110
9640003363	16/60	М16	178	18	115	24	60	16	110	97	85	110

Маркировка		Бетон без трещин С20/25, к/Н		Бетон с трещинами С20/25, к/Н
Маркировка	Мin глубина анкеровки, h_nom
8/10	53	5,2	7,2	4,0	5,7
8/30	53	5,2	7,2	4,0	5,7
8/50	53	5,2	7,2	4,0	5,7
8/85	53	5,2	7,2	4,0	5,7
10/10/-	48	5,7	6,1	4,3	4,3
10/30/10	68	9,0	10,5	5,7	10,5
10/30/10	48	5,7	6,1	4,3	4,3
10/40/20	68	9,0	10,5	5,7	10,5
10/40/20	48	5,7	6,1	4,3	4,3
10/70/50	68	9,0	10,5	5,7	10,5
10/70/50	48	5,7	6,1	4,3	4,3
10/100/80	68	9,0	10,5	5,7	10,5
10/100/80	48	5,7	6,1	4,3	4,3
12/10/-	61	8,5	8,5	6,1	6,1
12/25/5	81	11,9	16,4	7,6	16,4
12/40/20	61	8,5	8,5	6,1	6,1
12/40/20	81	11,9	16,4	7,6	16,4
12/50/30	61	8,5	8,5	6,1	6,1
12/50/30	81	11,9	16,4	7,6	16,4
12/70/50	61	8,5	8,5	6,1	6,1
12/70/50	81	11,9	16,4	7,6	16,4
12/85/65	61	8,5	8,5	6,1	6,1
12/85/65	81	11,9	16,4	7,6	16,4
12/85/65	61	8,5	8,5	6,1	6,1
12/100/80	81	11,9	16,4	7,6	16,4
12/100/80	61	8,5	8,5	6,1	6,1
16/5	97	17,1	30,9	11,4	26,9
16/20	97	17,1	30,9	11,4	26,9
16/50	97	17,1	30,9	11,4	26,9
16/60	97	17,1	30,9	11,4	26,9
