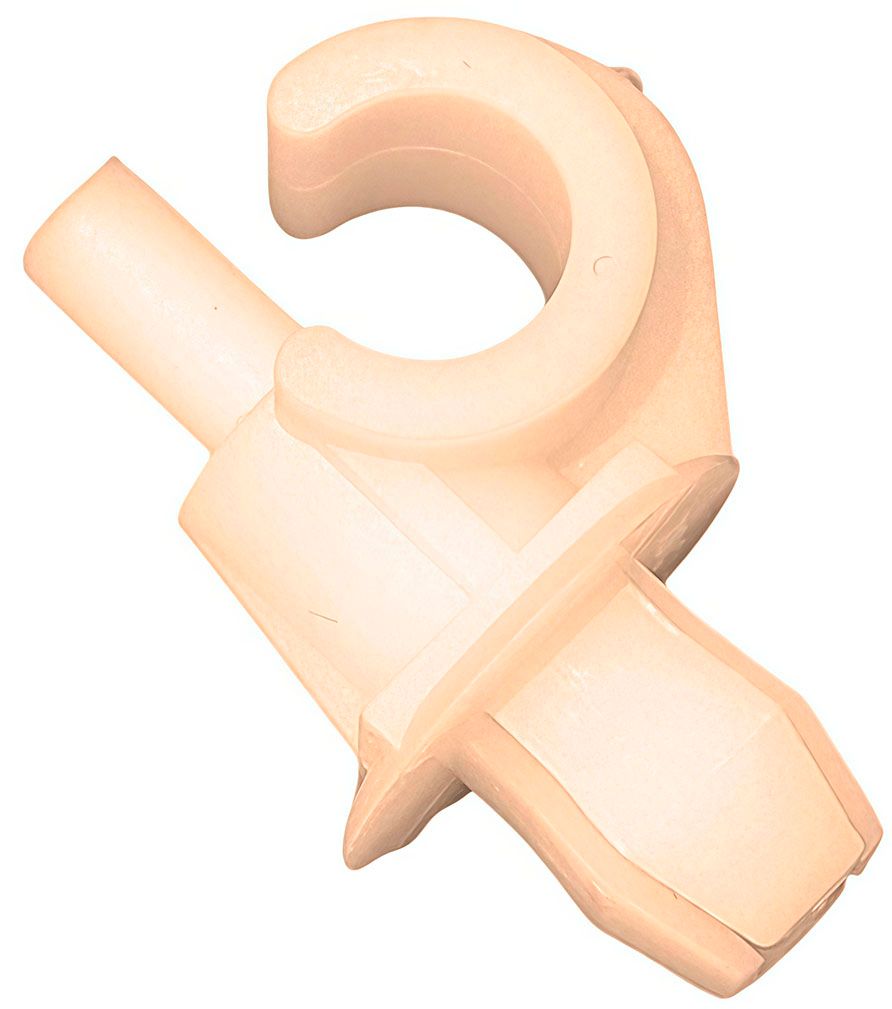

Клипса автомобильная для проводов и трубок AS-923

Пластиковая фигурная клипса-фиксатор AS-923 предназначена для правильной прокладки, организации и надежного удержания троса дистанционного привода замка капота, шлангов стеклоомывателя, вакуумных трубок, топливных магистралей и жгутов проводки автомобиля. Она применяется для скрытого защелкивающегося монтажа сопрягаемых гибких линий к силовому металлическому каркасу кузова в моторном отсеке (на брызговиках, моторном щите, передней панели или лонжеронах). Данный автокрепеж разработан специально для автомобилей концерна VAG (Volkswagen Golf III, Vento, Passat, Polo; Seat Ibiza, Cordoba, Toledo; Audi; Skoda) и подходит для универсального применения. Эластичный ложемент надежно удерживает проложенную магистраль на безопасном расстоянии от сильно нагревающихся узлов двигателя и подвижных агрегатов, предотвращает провисание тросов, исключает истирание защитной оболочки об острые металлические кромки кузова и эффективно устраняет вибрационный стук и дребезг во время движения. Изделие выполнено из высокопрочного полиамида (PA66), устойчивого к перепадам температур (от -40°C до +80°C), ультрафиолетовому излучению, влаге и воздействию агрессивных сред (масла, реагенты). PA66 удобен для жгутов и скрытых зон: лёгкий, «тихий», не царапает проводку.

Конструктивные особенности

• Радиальный C-образный ложемент-захват: эластичный полузакрытый зев обеспечивает удобную боковую заправку магистрали и надежно удерживает трос или трубку, исключая самопроизвольное выскакивание при вибрациях.
• Вертикальный опорный пилон: монолитная боковая стойка придает конструкции необходимую пространственную жесткость и удерживает трассу на фиксированном удалении от кузовной панели.
• Овальный опорный фланец-юбка: широкая площадка у основания обеспечивает стабильное опирание на металл кузова, компенсирует угловые перекосы и защищает посадочное отверстие от затекания подкапотной грязи.
• Распорный цанговый замок со ступенчатыми зацепами: клиновидный разрезной наконечник легко сжимается при прохождении сквозь монтажное отверстие и мгновенно распирается с обратной стороны панели, блокируя осевой люфт.

Клипсы автомобильные c фиксатором для проводов и трубок применяются для аккуратной укладки жгутов, крепления шлангов и тонкостенных трубок.

При установке следите, чтобы проводка не была пережата или перекручена. Также избегайте крепления жгутов вплотную к острым кромкам металла или горячим деталям выпускной системы.

Место установки – подкапотное пространство.

Марка авто и модели:

• Audi
• Seat
• Skoda
• Volkswagen

ОЕМ:

• 1H0823397

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Сферы применения

• Проводка — клипсы для фиксации провода и пучков на кузове, щите и в тоннелях пола.
• Трубки и шланги — поддержка вакуумных и топливных магистралей, крепление к кронштейнам и лонжеронам.
• Кузовные узлы — позиции под тягу замка, упор/держатель капота, элементы крышек и облицовок.

Инструкция по установке

1. Демонтируйте остатки старого поврежденного фиксатора и очистите монтажное отверстие в металле брызговика, моторного щита или лонжерона от пыли, грязи и следов масла.
2. Сориентируйте распорный штифт клипсы соосно технологическому отверстию в кузове автомобиля.
3. Надавите на клипсу пальцем до характерного щелчка распорных лапок и плотной посадки опорного фланца на металлическую поверхность.
4. Аккуратно заведите трос открывания капота, трубку омывателя или жгут проводов через верхний зев в C-образный зажим до полной посадки в ложементе.
5. Убедитесь, что зафиксированная магистраль проложена без изломов, не пережата, надежно удерживается в клипсе и не имеет контакта с подвижными или сильно нагретыми деталями моторного отсека.

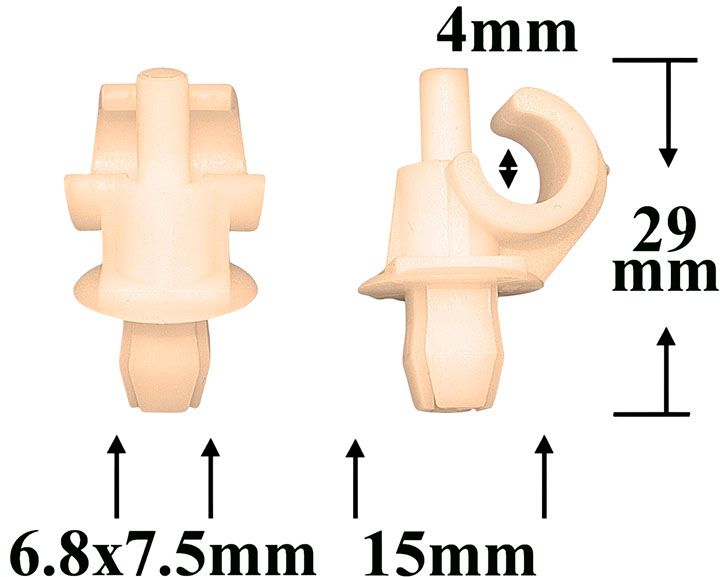

Размеры

Характеристики

• Тип клипсы
  С фиксатором
• Место установки
  Кузов (подкапотное пространство)
• Марка авто
  Audi / Seat / Skoda / Volkswagen
• Единицы измерения
  шт
• Форма клипсы
  Без шляпки
• Артикул
  0945
• Материал
  Пластик
