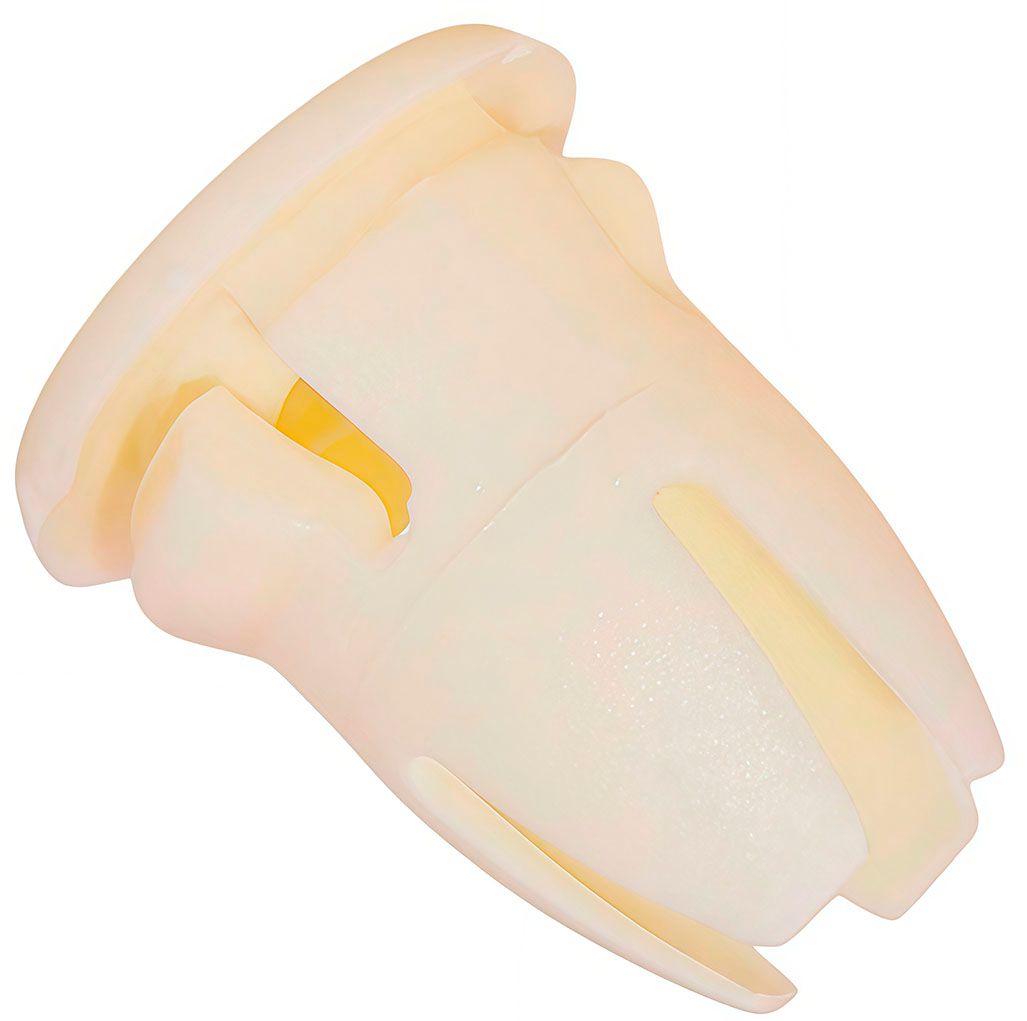

Вставка автомобильная под саморез AS-917

Клипса автомобильная для самореза (закладной дюбель) AS-917 предназначена для создания надежного, эластичного и вибростойкого резьбового или штифтового посадочного гнезда в кузовном металле автомобиля. Она применяется для монтажа наружных защитных молдингов дверей, декоративных накладок порогов, резиновых уплотнителей дверных проемов, щитков шумоизоляции, накладок стоек и крыльев к силовому металлическому каркасу. Данный автокрепеж разработан специально для широкого модельного ряда автомобилей Mercedes-Benz (C-Klasse W201, W202, W203; E-Klasse W210; S-Klasse W220; Vito, Viano и др.), а также подходит для универсального применения. Разрезной корпус при закручивании самореза или запрессовке штифта мощно распирается с обратной стороны панели, формируя прочный замок. Клипса исключает прямой контакт стального крепежа с кузовом, предотвращает образование очагов коррозии, обеспечивает плотное прилегание деталей без щелей и перекосов, а также эффективно устраняет вибрационный дребезг и салонные скрипы во время движения. Изделие выполнено из высокопрочного полиамида (PA66), устойчивого к перепадам температур (от -40°C до +80°C), ультрафиолетовому излучению, влаге и воздействию агрессивных сред (масла, реагенты).

Конструктивные особенности

• Опорный кольцевой фланец-воротник: плоская тарельчатая шляпка обеспечивает устойчивое опирание на внешнюю плоскость панели и служит изолирующим демпфером между кузовом и монтируемой деталью.
• Продольные разрезные эластичные лепестки: полый корпус разделен сквозными пазами на пружинящие сегменты, которые принудительно раскрываются в стороны при прохождении самореза или штифта.
• Ступенчатые фиксирующие буртики: развитые наружные замковые зацепы в нижней трети корпуса обеспечивают предварительную фиксацию втулки в кузовном металле еще до установки винта.
• Конический направляющий наконечник: скругленное сужение верхней части гильзы центрирует клипсу и обеспечивает легкую запрессовку в технологическое отверстие без деформации стенок.
• Сквозной направляющий канал: внутреннее цилиндрическое отверстие формирует равномерный натяг при закручивании самореза, гарантируя надежное сцепление резьбы с материалом.

Клипсы под саморез — это надежный и удобный крепёж для монтажа пластиковых и металлических деталей кузова. Каждая клипса крепления под саморез обеспечивает прочное и долговечное соединение элементов без повреждения поверхности. Такие клипсы используются при установке подкрылков, брызговиков, обшивок дверей, воздуховодов и декоративных панелей.

Диаметр самореза должен соответствовать отверстию в клипсе. Слишком толстый саморез может расколоть стойку клипсы, слишком тонкий — не обеспечит надежного крепления.

Место установки - двери, отделка (различная), крылья, уплотнители, шумоизоляция, кузов, молдинги, пороги, стёкла.

Марка авто и модели:

• Mercedes-Benz - C-Klasse W201 (1982 - 1992), C-Klasse W202 (1997 - 2000), C-Klasse W203 (2000 - 2007), E-Klasse W210 (1995 - 2001), S-Klasse W220 (1999 - 2005), VitoViano (2003 - 2012)

ОЕМ:

• 0019887681
• A0019887681

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Извлеките поврежденную старую втулку и очистите круглое посадочное гнездо в кузовном металле от грязи, дорожного налета и следов коррозии.
2. Сориентируйте конический наконечник клипсы по центру монтажного отверстия панели.
3. Надавите на фланец рукой или аккуратно запрессуйте втулку до характерного щелчка фиксирующих буртиков и плотного прилегания опорного воротника к металлу.
4. Приложите закрепляемый элемент (молдинг, уплотнитель, накладку порога) и совместите его крепежные точки с каналом установленной втулки.
5. Закрутите штатный саморез (или вдавите монтажный штифт молдинга) до упора, добившись полного распора внутренних лепестков.
6. Проверьте надежность соединения: деталь должна быть плотно прижата к основанию без люфта, щелей и подвижности.

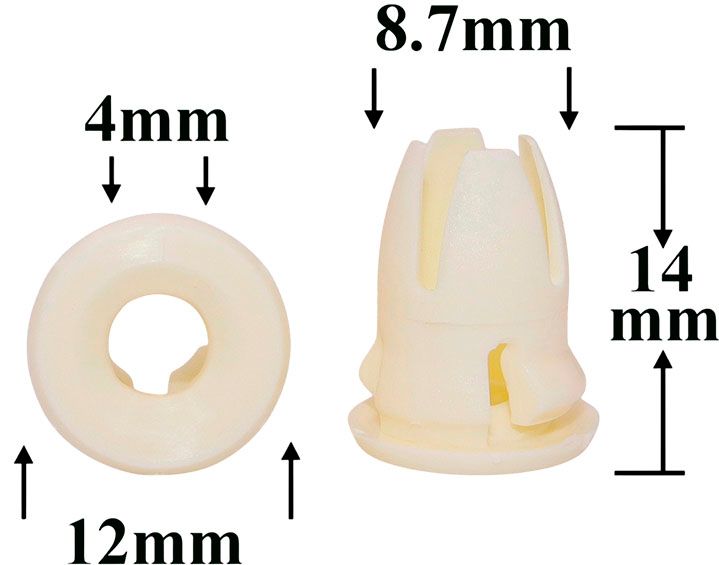

Размеры

Характеристики

• Тип клипсы
  С фиксатором
• Место установки
  Кузов (пороги) / Кузов (крылья) / Кузов (уплотнители) / Стекла / Кузов (молдинги дверей) / Внутренняя отделка (двери) / Внутренняя отделка (шумоизоляция) / Кузов (молдинги) / Внутренняя отделка (разное)
• Марка авто
  Mercedes
• Единицы измерения
  шт
• Артикул
  0939
• Материал
  Пластик
