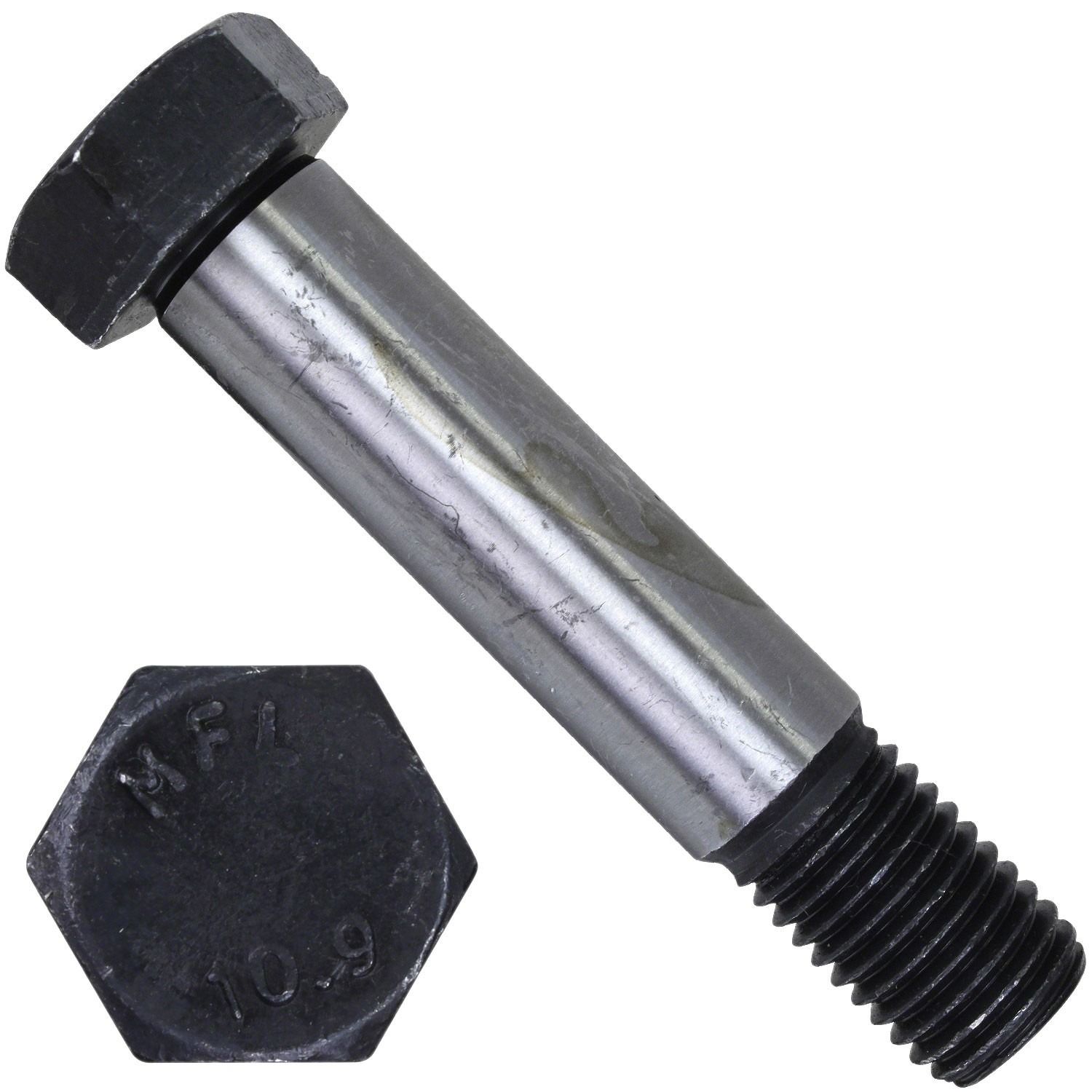

Призонный стяжной болт М10x70 мм DIN 610 используется для создания высоконадежных и одновременно сильно нагружаемых соединений. Устанавливается в прецизионные отверстия, обработанные после сверления зенкерами и развертками. Применяется в механических узлах машин, станков и при сборке оборудования, ответственных металлоконструкций.

Размеры

Призонный болт DIN 610 схема, размеры

Диаметр резьбы d	М10
Длина L, мм	70
Высота головки, k, мм	6,4
Диаметр стержня d_s, мм	11
Размер под ключ S	16
Длина резьбы b, мм	15,5

Характеристики

DIN

610
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Вес (г)

55
Форма головки

Шестигранная
Размер шага резьбы

Крупный (обычный)
Класс прочности

10.9
Артикул

610 10 70 10
Материал

Сталь
Название на упаковке (ориг. название)

Hexagon fit bolts with short thread
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
