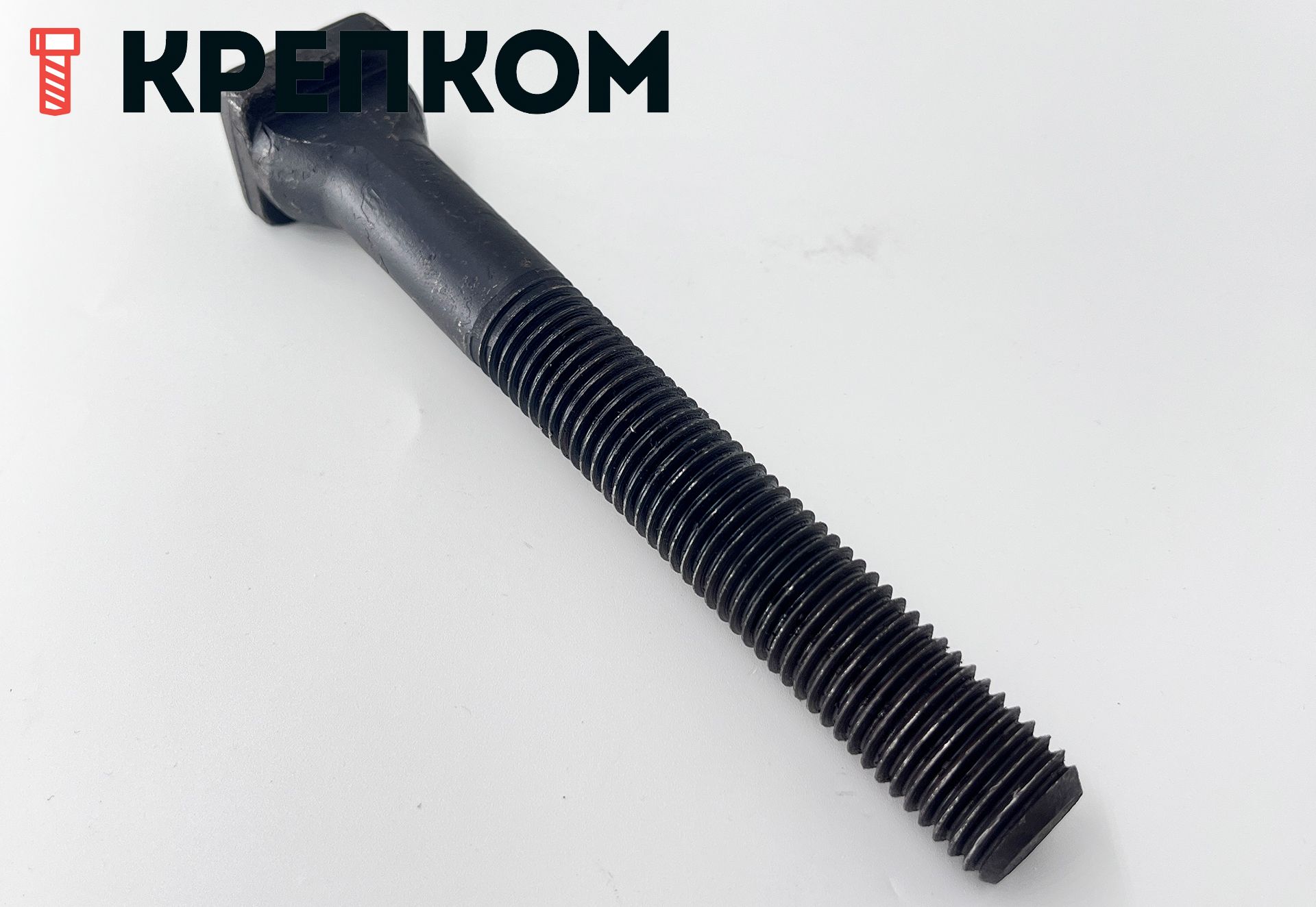

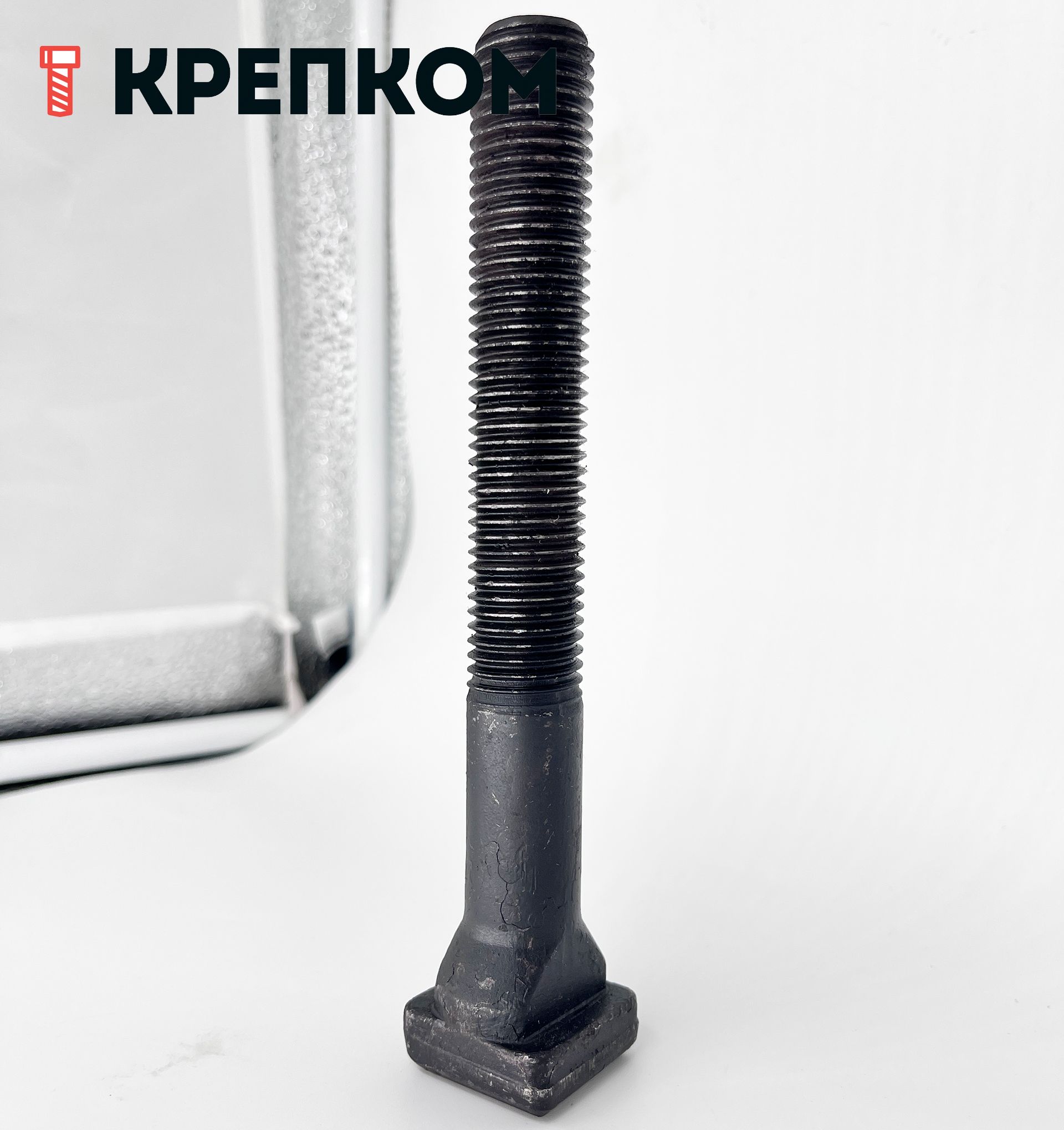

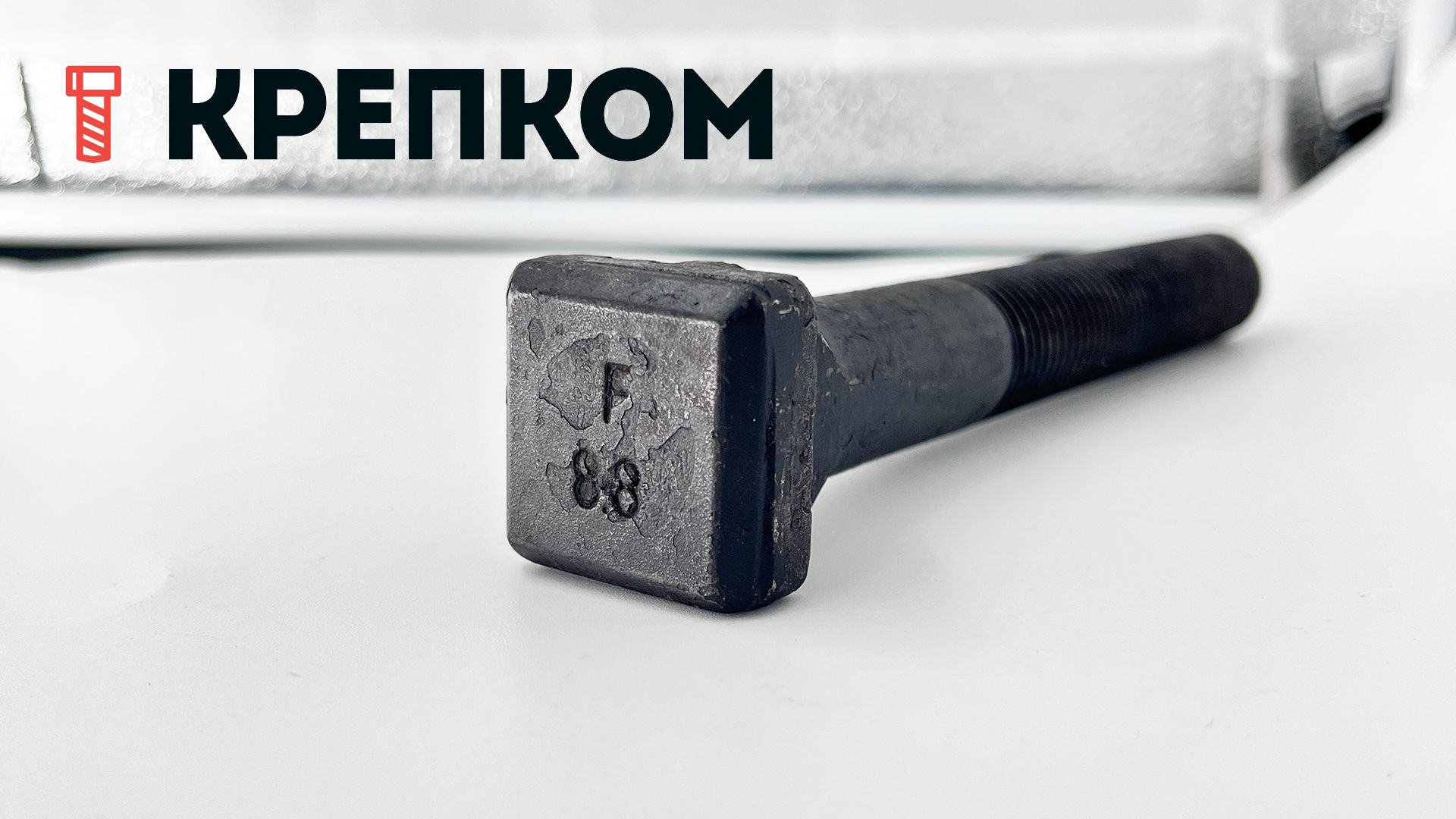

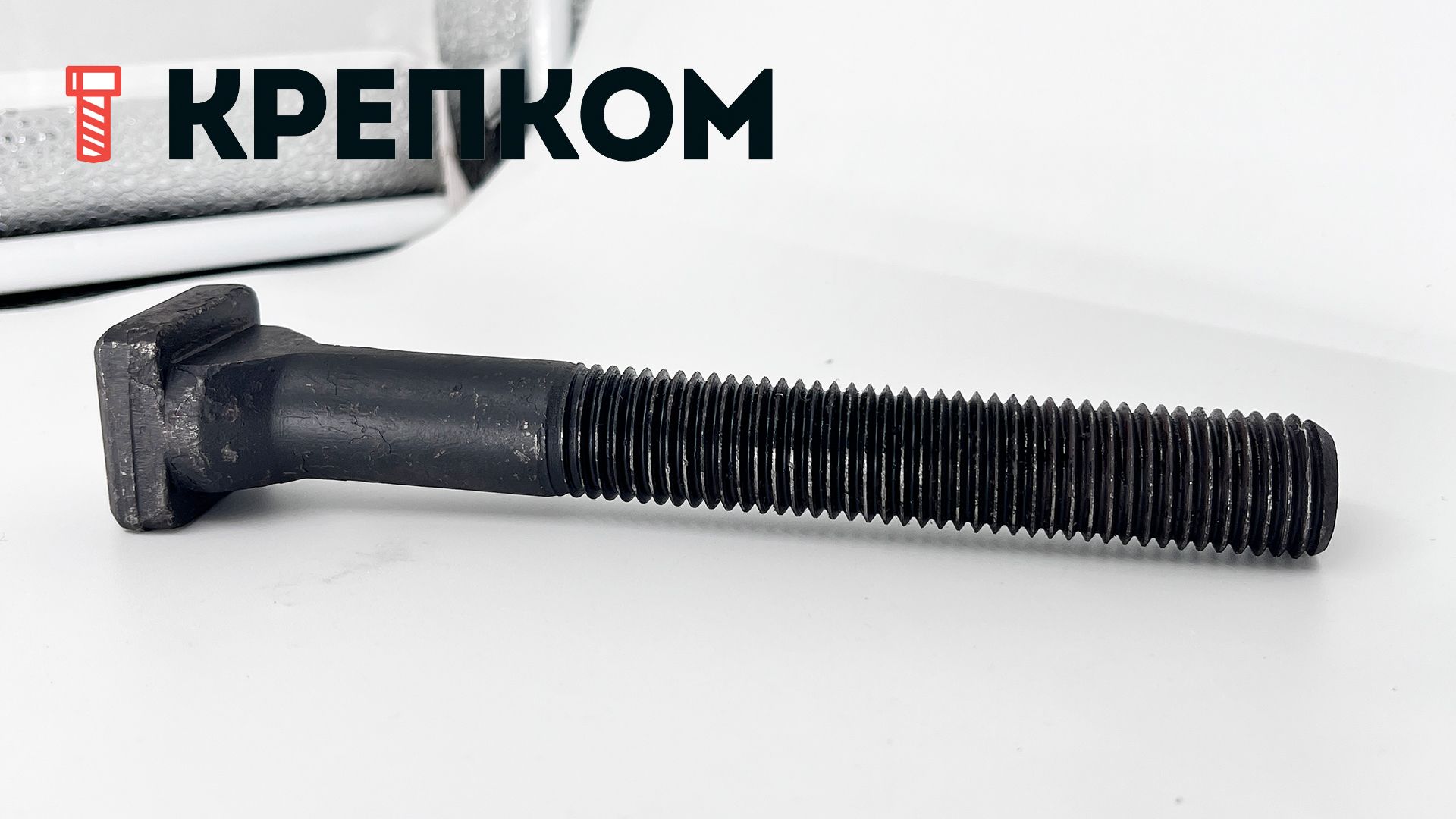

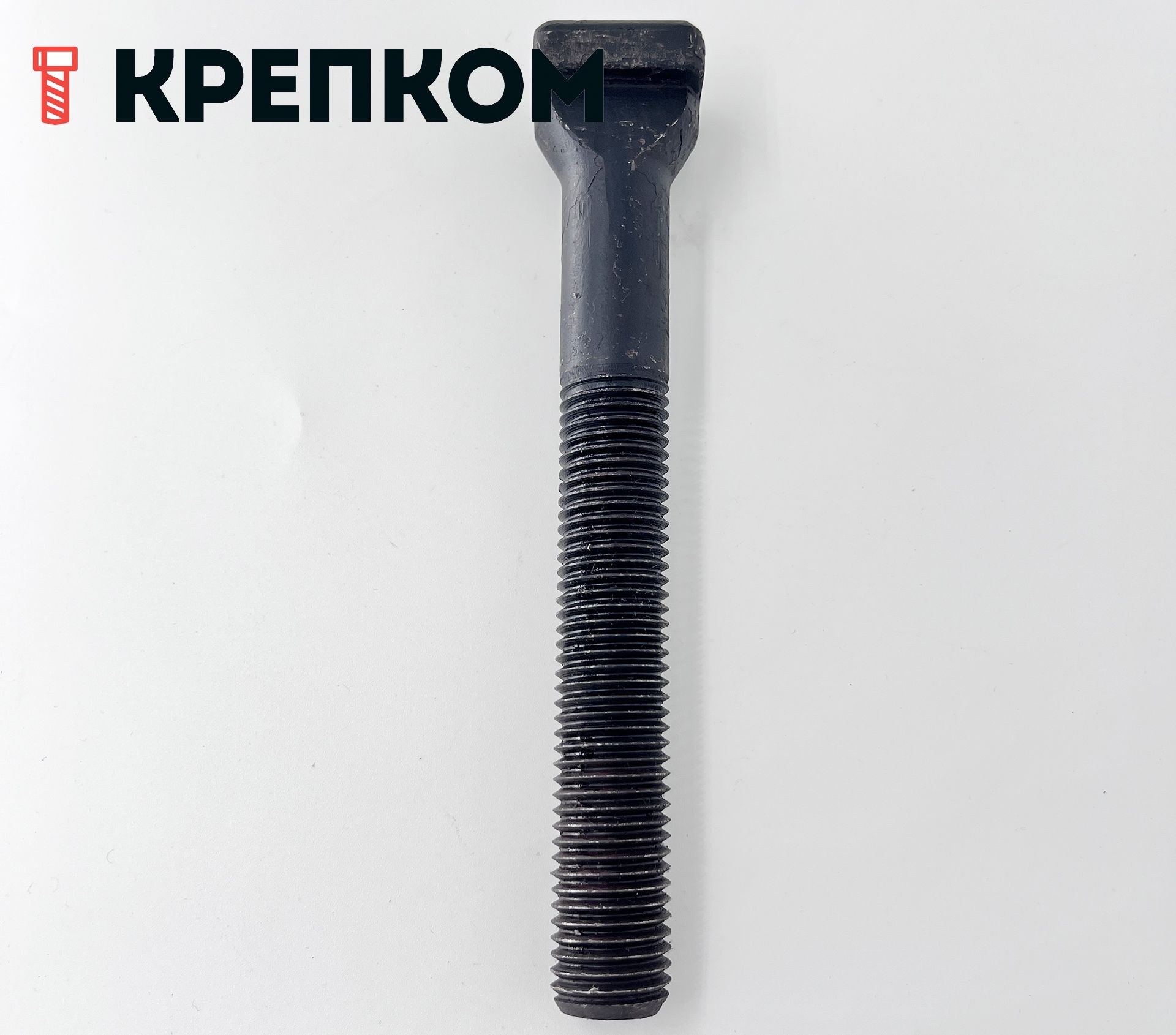

Винт (болт) пазовый Т-образный DIN 787, класс прочности 8.8, сталь без покрытия
Код товара: WN00095647
Ваш консультант Борис
+7 (999) 027-78-44- В качестве зажимного болта для фиксации заготовок на станочных столах с пазами.
- Стандарт: DIN 787, с квадратной головкой и конусным подголовником.
- Термообработанная сталь, черная, кованая.
- Механические свойства соответствую классу прочности 8.8, согласно DIN EN ISO 898-1.
- Фрезерованная направляющая для пазов.
- Резьба метрическая накатанная, шаг крупный, допуск 6g.
- Класс точности А, согласно DIN EN ISO 4759-1.
- Применяются в сочетании с шестигранными гайками DIN 6330 и плоскими шайбами DIN 6340.
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт Т-образный М8х32 для паза 8 мм DIN 787, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
32
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
32
32
Шаг резьбы (мм)
1,25
1,25
Цена обновляется
1 шт
Винт Т-образный М8х40 для паза 8 мм DIN 787, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
40
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
40
40
Шаг резьбы (мм)
1,25
1,25
Цена обновляется
1 шт
Винт Т-образный М8х50 для паза 8 мм DIN 787, сталь без покрытия
Диаметр (мм)
8
Длина (мм)
50
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
50
50
Шаг резьбы (мм)
1,25
1,25
Цена обновляется
1 шт
Винт Т-образный М10х40 для паза 10 мм DIN 787, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
40
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
40
40
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Винт Т-образный М10х50 для паза 10 мм DIN 787, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
50
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
50
50
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Винт Т-образный М10х65 для паза 10 мм DIN 787, сталь без покрытия
Диаметр (мм)
10
Длина (мм)
65
Шаг резьбы (мм)
1,5
Диаметр (мм)
10
10
Длина (мм)
65
65
Шаг резьбы (мм)
1,5
1,5
Цена обновляется
1 шт
Винт Т-образный М12х40 для паза 12 мм DIN 787, сталь без покрытия
Диаметр (мм)
12
Длина (мм)
40
Шаг резьбы (мм)
1,75
Диаметр (мм)
12
12
Длина (мм)
40
40
Шаг резьбы (мм)
1,75
1,75
Цена обновляется
1 шт
Винт Т-образный М12х50 для паза 12 мм DIN 787, сталь без покрытия
Диаметр (мм)
12
Длина (мм)
50
Шаг резьбы (мм)
1,75
Диаметр (мм)
12
12
Длина (мм)
50
50
Шаг резьбы (мм)
1,75
1,75
4300
руб.
1 шт
Винт Т-образный М12х65 для паза 12 мм DIN 787, сталь без покрытия
Диаметр (мм)
12
Длина (мм)
65
Шаг резьбы (мм)
1,75
Диаметр (мм)
12
12
Длина (мм)
65
65
Шаг резьбы (мм)
1,75
1,75
Цена обновляется
1 шт
Винт Т-образный М12х80 для паза 12 мм DIN 787, сталь без покрытия
Диаметр (мм)
12
Длина (мм)
80
Шаг резьбы (мм)
1,75
Диаметр (мм)
12
12
Длина (мм)
80
80
Шаг резьбы (мм)
1,75
1,75
Цена обновляется
1 шт
Винт Т-образный М12х100 для паза 12 мм DIN 787, сталь без покрытия
Диаметр (мм)
12
Длина (мм)
100
Шаг резьбы (мм)
1,75
Диаметр (мм)
12
12
Длина (мм)
100
100
Шаг резьбы (мм)
1,75
1,75
Цена обновляется
1 шт
Винт Т-образный М12х125 для паза 12 мм DIN 787, сталь без покрытия
Диаметр (мм)
12
Длина (мм)
125
Шаг резьбы (мм)
1,75
Диаметр (мм)
12
12
Длина (мм)
125
125
Шаг резьбы (мм)
1,75
1,75
Цена обновляется
1 шт
Винт Т-образный М16х63 для паза 18 мм DIN 787, сталь без покрытия
Диаметр (мм)
16
Длина (мм)
63
Шаг резьбы (мм)
2
Диаметр (мм)
16
16
Длина (мм)
63
63
Шаг резьбы (мм)
2
2
Цена обновляется
1 шт
Винт Т-образный М16х80 для паза 16 мм DIN 787, сталь без покрытия
Диаметр (мм)
16
Длина (мм)
80
Шаг резьбы (мм)
2
Диаметр (мм)
16
16
Длина (мм)
80
80
Шаг резьбы (мм)
2
2
52
шт
3664
руб.
1 шт
Винт Т-образный М16х100 для паза 16 мм DIN 787, сталь без покрытия
Диаметр (мм)
16
Длина (мм)
100
Шаг резьбы (мм)
2
Диаметр (мм)
16
16
Длина (мм)
100
100
Шаг резьбы (мм)
2
2
Цена обновляется
1 шт
Винт Т-образный М16х100 для паза 18 мм DIN 787, сталь без покрытия
Диаметр (мм)
16
Длина (мм)
100
Шаг резьбы (мм)
2
Диаметр (мм)
16
16
Длина (мм)
100
100
Шаг резьбы (мм)
2
2
Цена обновляется
1 шт
Винт Т-образный М16х125 для паза 16 мм DIN 787, сталь без покрытия
Диаметр (мм)
16
Длина (мм)
125
Шаг резьбы (мм)
2
Диаметр (мм)
16
16
Длина (мм)
125
125
Шаг резьбы (мм)
2
2
60
шт
5047
руб.
1 шт
Винт Т-образный М16х160 для паза 16 мм DIN 787, сталь без покрытия
Диаметр (мм)
16
Длина (мм)
160
Шаг резьбы (мм)
2
Диаметр (мм)
16
16
Длина (мм)
160
160
Шаг резьбы (мм)
2
2
14
шт
7593
руб.
1 шт
Винт Т-образный М20х80 для паза 20 мм DIN 787, сталь без покрытия
Диаметр (мм)
20
Длина (мм)
80
Шаг резьбы (мм)
2,5
Диаметр (мм)
20
20
Длина (мм)
80
80
Шаг резьбы (мм)
2,5
2,5
Цена обновляется
1 шт
Винт Т-образный М20х100 для паза 20 мм DIN 787, сталь без покрытия
Диаметр (мм)
20
Длина (мм)
100
Шаг резьбы (мм)
2,5
Диаметр (мм)
20
20
Длина (мм)
100
100
Шаг резьбы (мм)
2,5
2,5
Цена обновляется
1 шт
Винт Т-образный М20х125 для паза 20 мм DIN 787, сталь без покрытия
Диаметр (мм)
20
Длина (мм)
125
Шаг резьбы (мм)
2,5
Диаметр (мм)
20
20
Длина (мм)
125
125
Шаг резьбы (мм)
2,5
2,5
Цена обновляется
1 шт
Показать ещё
1 - 21 из 27 размеров
- 1
- 2
Винт (болт) для Т-образных пазов DIN 787 – узкоспециализированный крепеж, который используется на деревообрабатывающих, фрезерных и других станках, имеющих стол для фиксации заготовок. Помимо станкостроения востребован при сборке конструкций, машин, оборудования, в которых предусмотрены пазовые крепления. Производится в двух вариантах исполнения, с квадратной или фасонной головкой, с неполной резьбой диаметром от М8 до М24.
Способ применения
Болт станочный устанавливается в Т-образные обработанные направляющие пазы, форма которых соответствует форме его головы с подголовником, что обеспечивает его правильное расположение, большую опорную поверхность и легкое скольжение вдоль паза для смены положения. Применяется в сочетании с высокопрочными крепежными гайками DIN 6330 и усиленными шайбами DIN 6340.
Материал и класс прочности
Пазовые болты с квадратной головкой изготовлены из углеродистой стали, закалены до класса прочности 8.8 и имеют черное оксидное покрытие. Повышенные прочностные характеристики дают возможность выдерживать высокие нагрузки динамического и вибрационного характера при механической обработке деталей.
Винты станочные DIN 787 практически идентичны метизам европейского стандарта ISO 299.
Аналоги:
- ГОСТ 13152-67 (М8 - М48)
- DIN 186 (М6 - М48)
- DIN 261
Размеры
| Резьба | М8 | М10 | М12 | М16 | М16 | М20 | М24 | М24 |
| Диаметр подголовка, a (max) | 7,7 | 9,7 | 11,7 | 15,7 | 17,7 | 19,7 | 23,7 | 27,7 |
| Размер головки, e1/d2 | 13/16 | 15/20 | 18/25 | 25 | 25 | 32 | 40 | 44 |
| Размер f | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 4 | 4 |
| Высота головки, k | 6 | 6 | 7 | 9 | 9 | 12 | 16 | 18 |
| Размер паза | 8 | 10 | 12 | 16 | 18 | 20 | 24 | 28 |
все размеры указаны в мм
Характеристики
-
DIN787
-
ГОСТ13152-67
-
ISO299
-
Единицы измеренияшт
-
Форма головкиТ-образная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)T-slot screws
