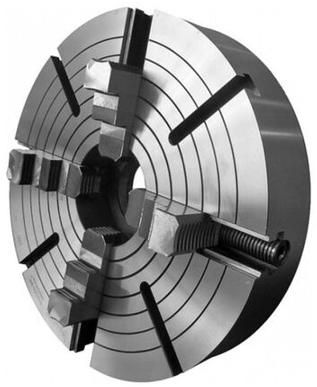

Патрон токарный 4-x кулачковый, посадка конус 6 (7103-0049) 400-ПТ РИ ri.262.32

Патрон токарный 4-x кулачковый (7103-0049) 400-ПТ РИ ri.262.32 — мощное зажимное устройство с независимым перемещением кулачков, предназначенное для надежной фиксации и обработки крупногабаритных заготовок различной формы на токарных станках. Патрон 7103-0049 представляет собой четырехкулачковое устройство с ручным зажимом и независимым перемещением каждого кулачка в отдельности. Предназначен для установки непосредственно на фланцевые концы шпинделей токарных станков по ГОСТ 12593 (DIN 55027) с условным конусом шпинделя 6. Корпус патрона изготавливается из высококачественного чугуна, имеет повышенный класс точности.

Особенности

Основная особенность 4-х кулачковых патронов с независимым перемещением кулачков заключается в возможности индивидуальной настройки каждого кулачка, что определяет специфику их применения: позволяет зажимать несимметричные, эксцентричные детали смещённые относительно оси, детали неправильной формы (прямоугольные, фасонные отливки), а также одновременно несколько деталей для групповой обработки.

Комплектация

• Комплект кулачков - 4 шт
• Паспорт - 1 шт
• Ключ - 1 шт
• Крепежные элементы (винты)

Преимущества

• Работа с любыми формами: Независимое перемещение кулачков позволяет надежно зажимать несимметричные, эксцентричные, квадратные и прямоугольные заготовки.
• Прецизионная выверка: Возможность индивидуальной настройки каждого кулачка позволяет добиться минимального биения и выставить деталь с точностью до микрона относительно оси вращения.
• Максимальная жесткость посадки: Крепление по ГОСТ 12593 (конус 6) исключает промежуточные фланцы, обеспечивая прямую передачу крутящего момента и высокую жесткость при тяжелой обработке.
• Повышенная безопасность: Система с поворотной шайбой и конусная посадка предотвращают срыв или самопроизвольное отвинчивание патрона при реверсе или резкой остановке шпинделя.
• Быстрая смена оснастки: Конструкция с поворотным замком значительно сокращает время на установку и снятие патрона весом более 50 кг.
• Высокое усилие зажима: 4 кулачка обеспечивают более надежную фиксацию габаритных и тяжелых деталей (до 400 мм) по сравнению со стандартными 3-х кулачковыми патронами.

Техническая информация

Характеристики

• Бренд
  РИ
• Единицы измерения
  шт
• Артикул
  ri.262.32
• Материал
  Чугун
• Штрих код
