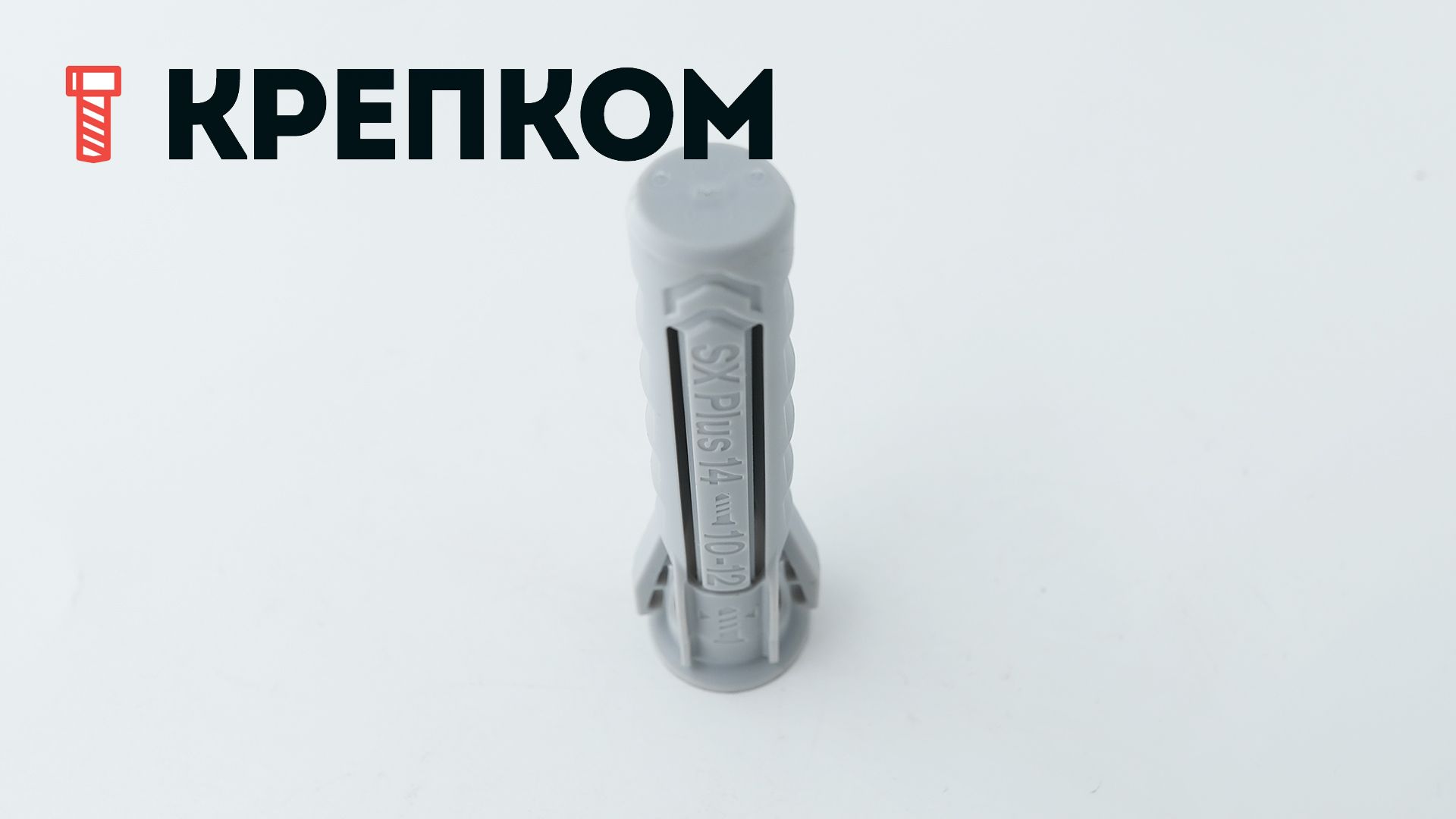

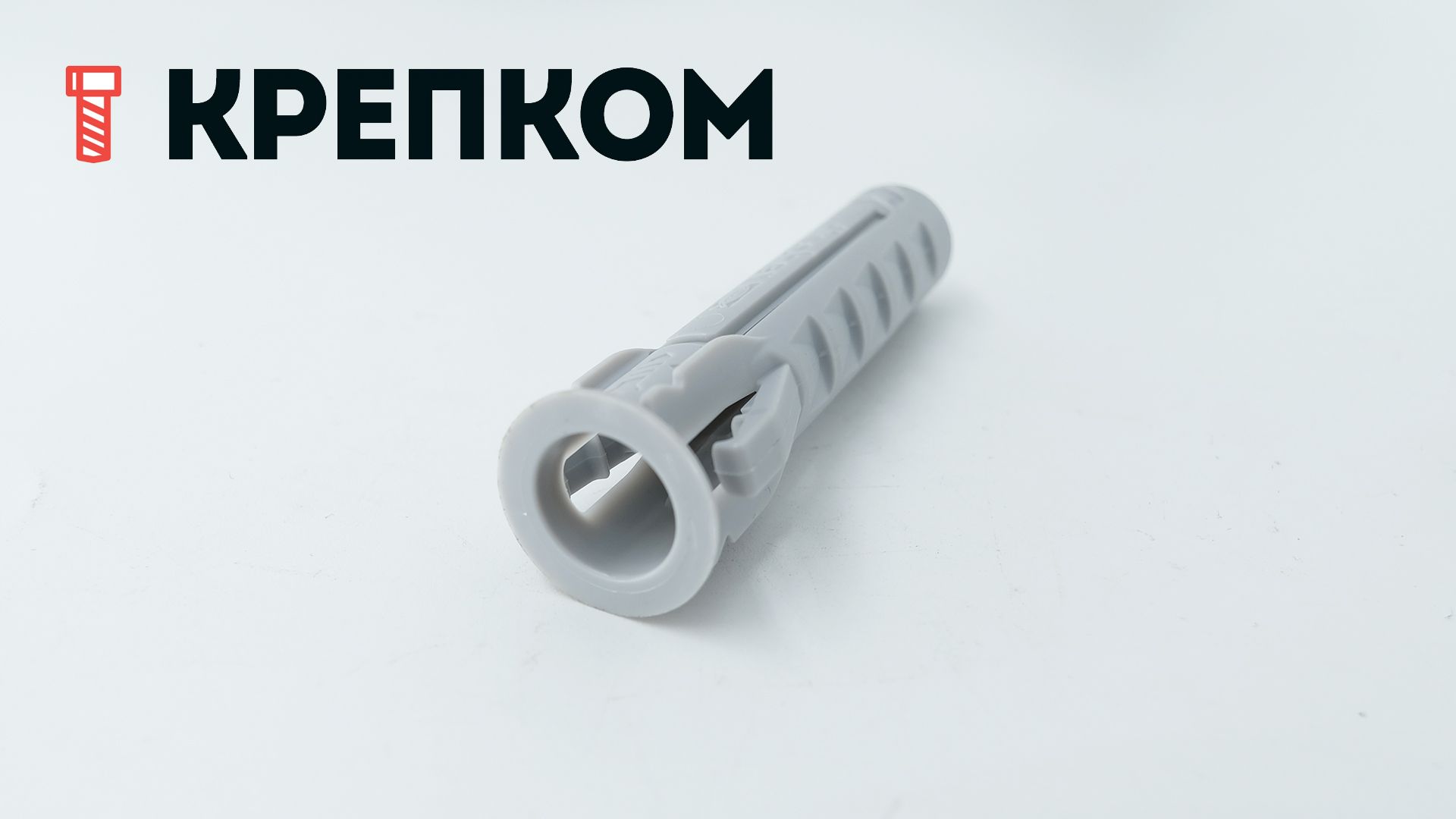

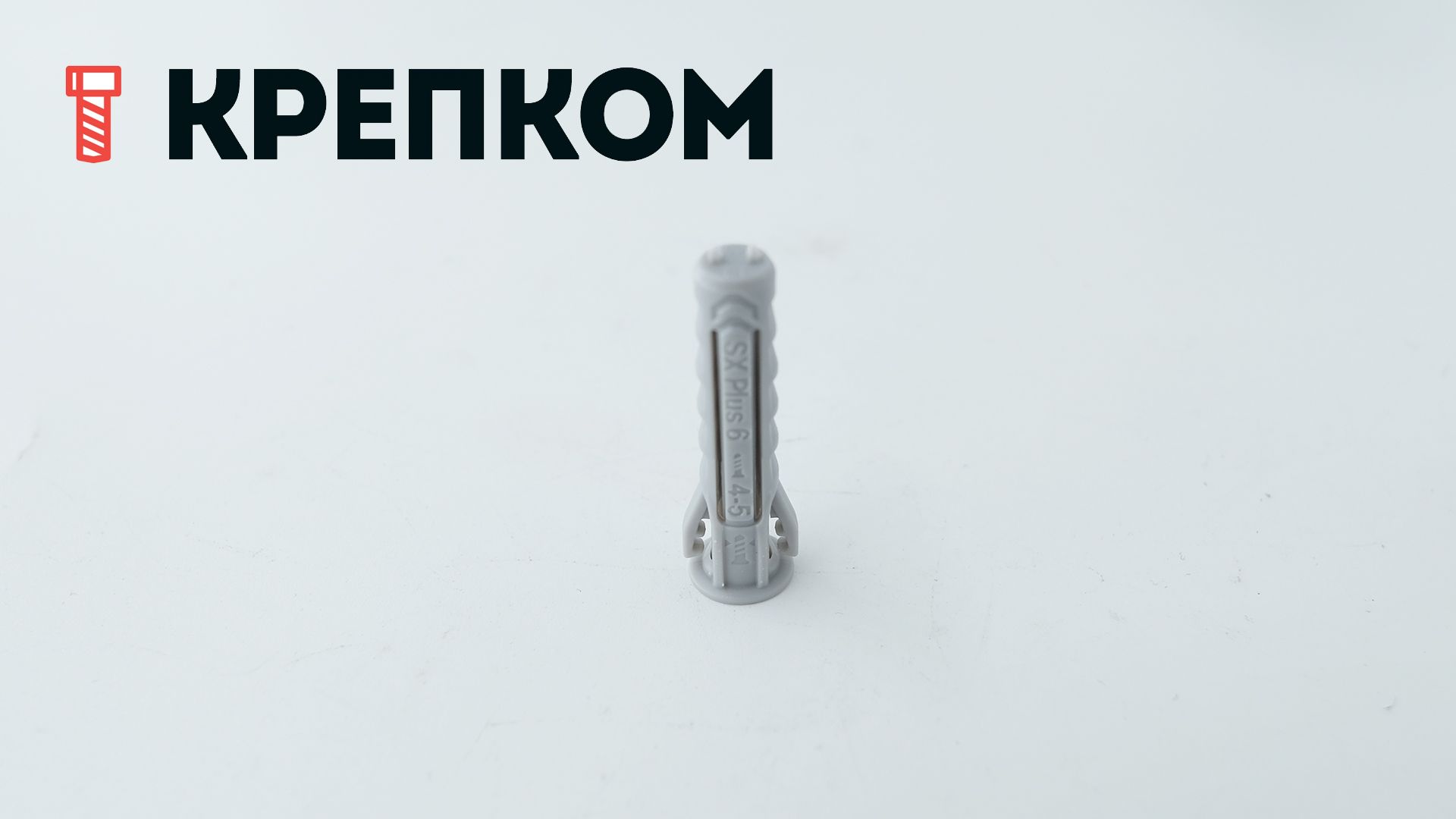

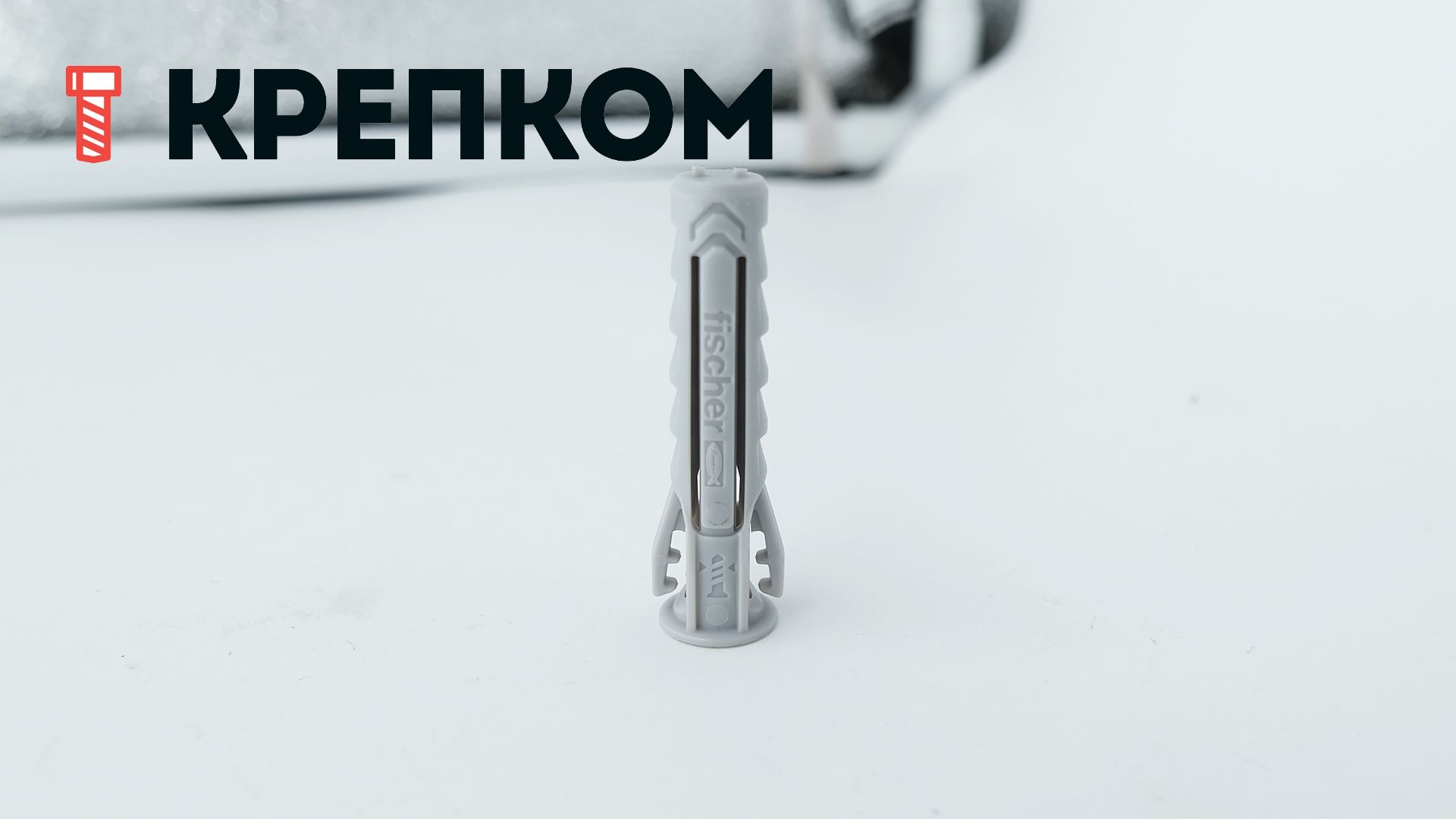

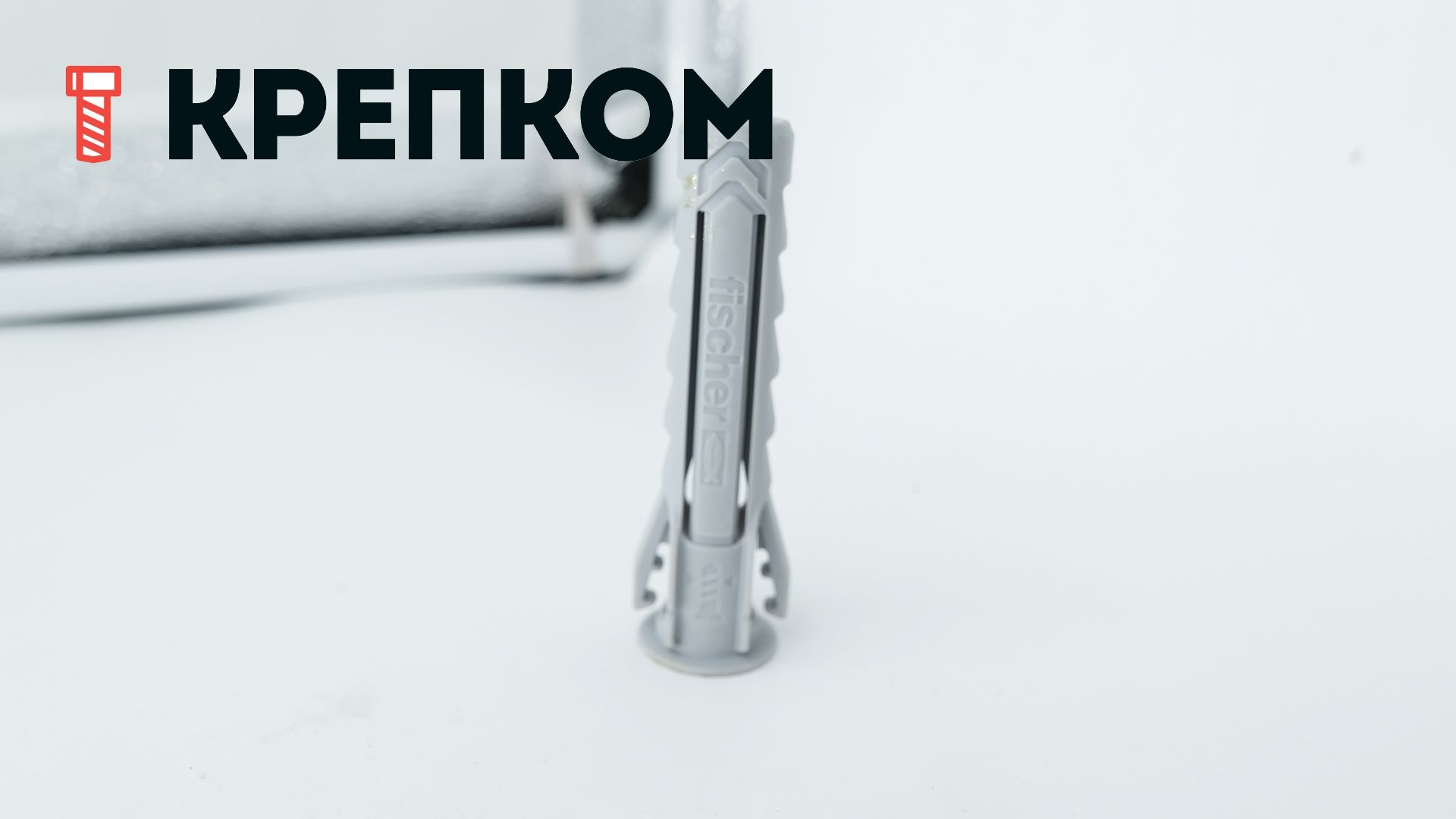

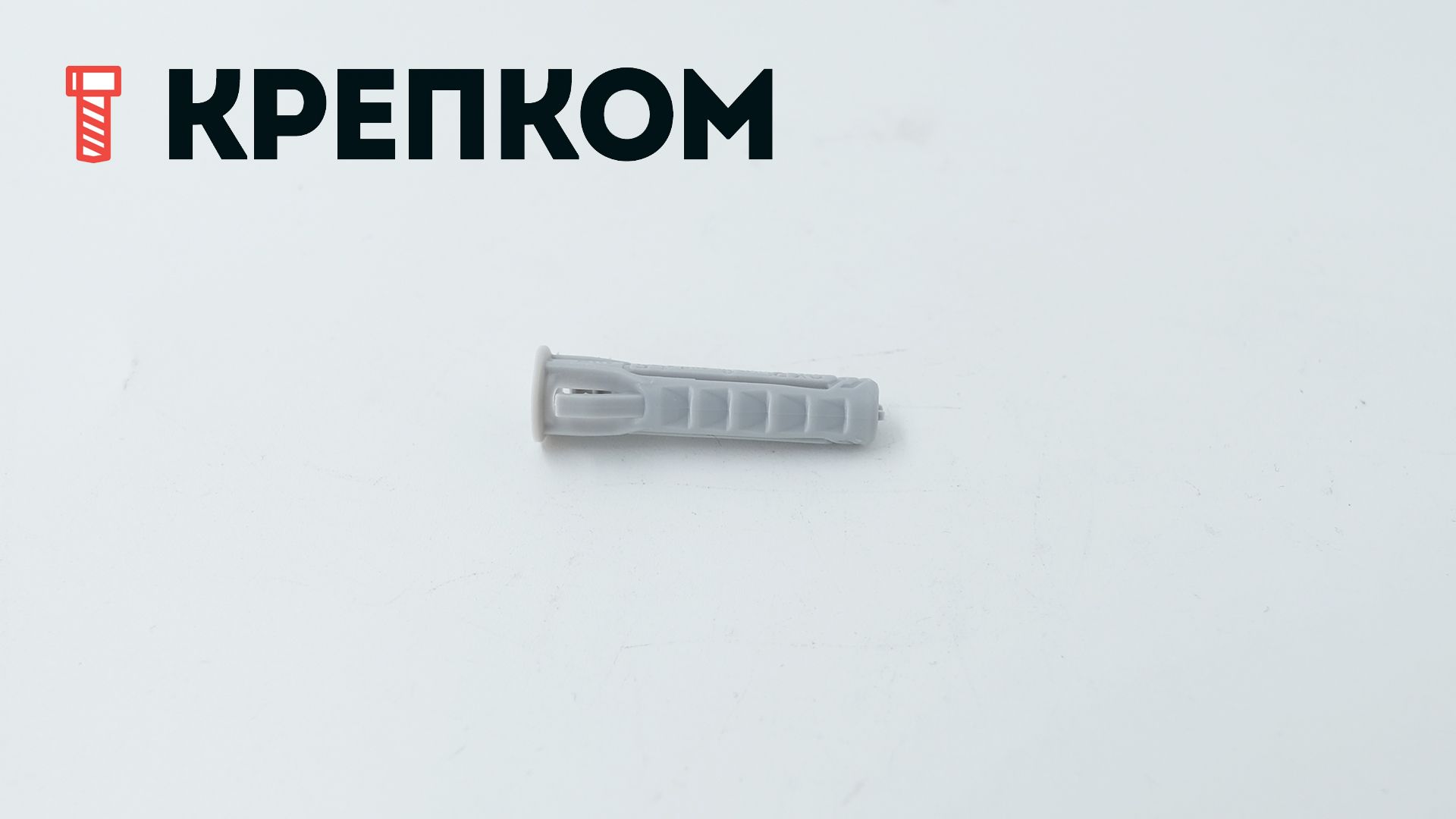

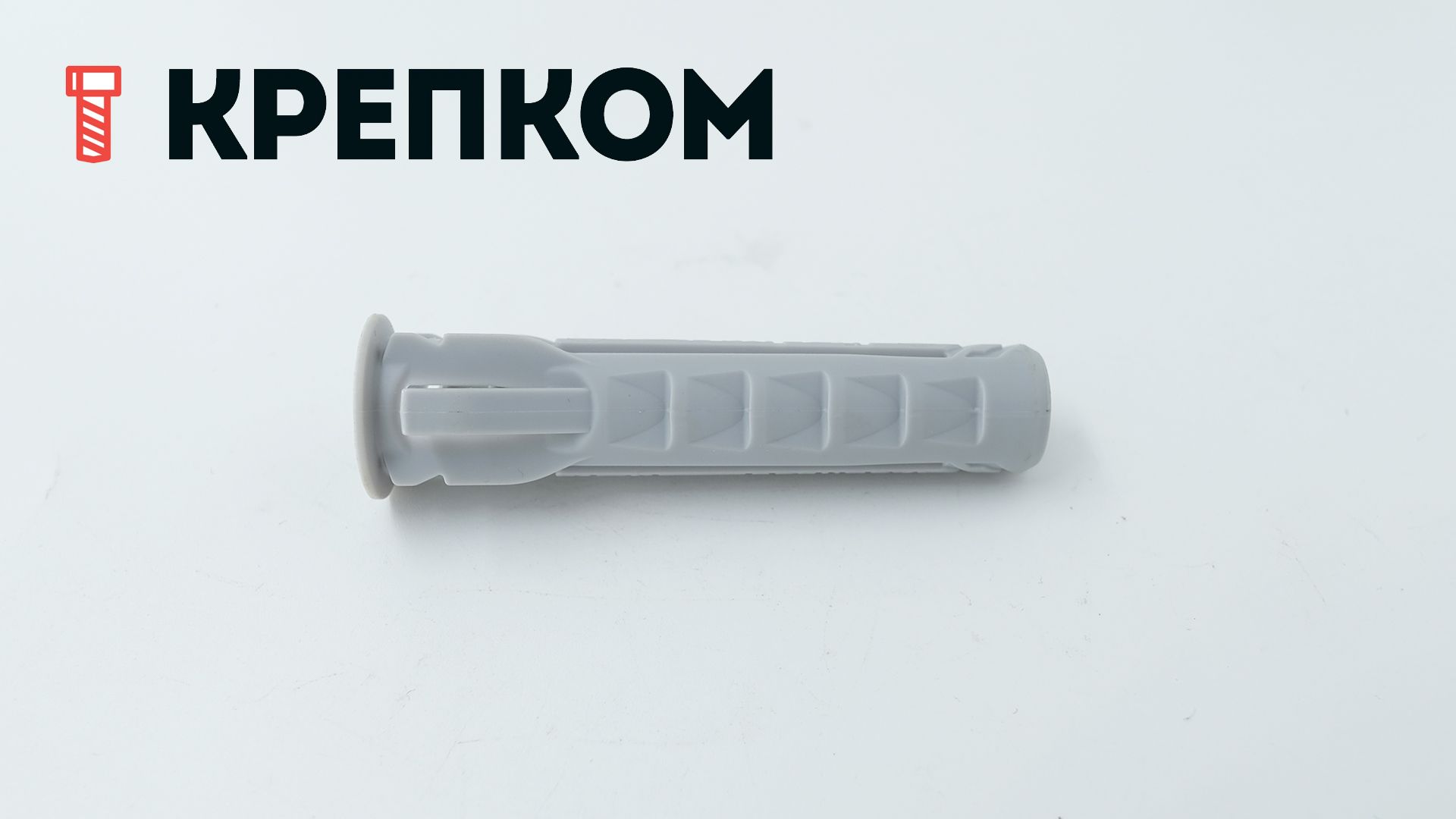

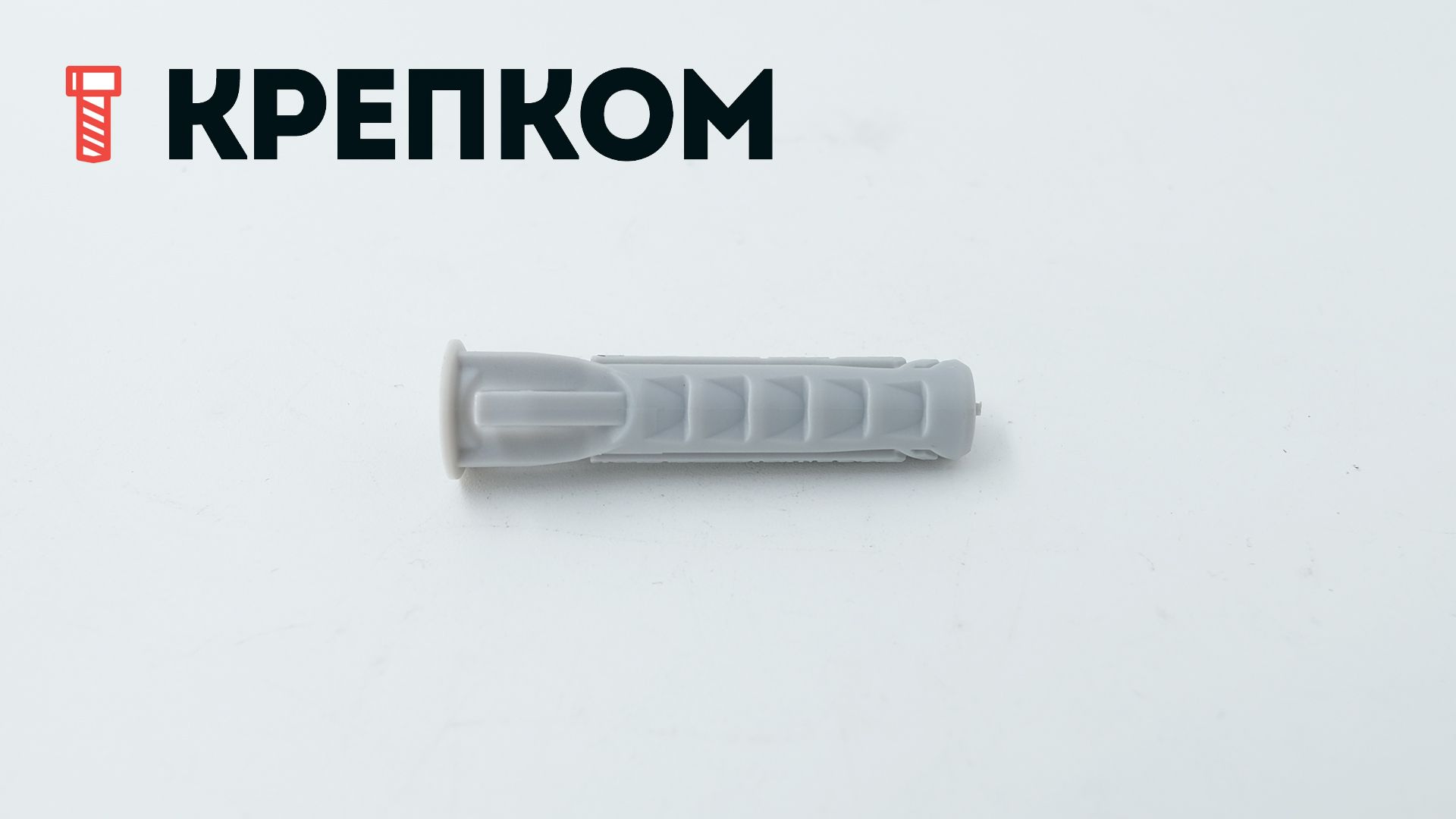

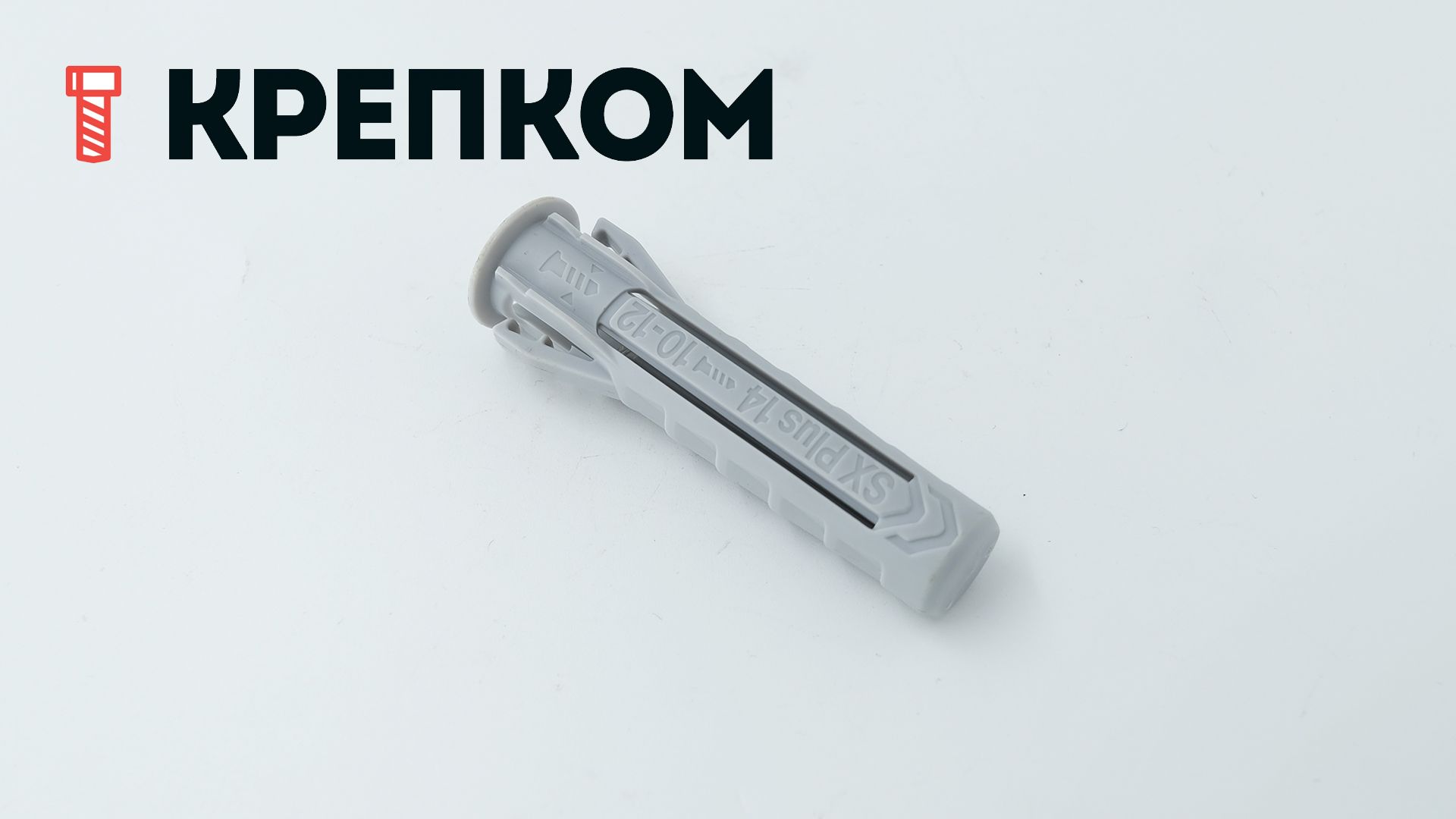

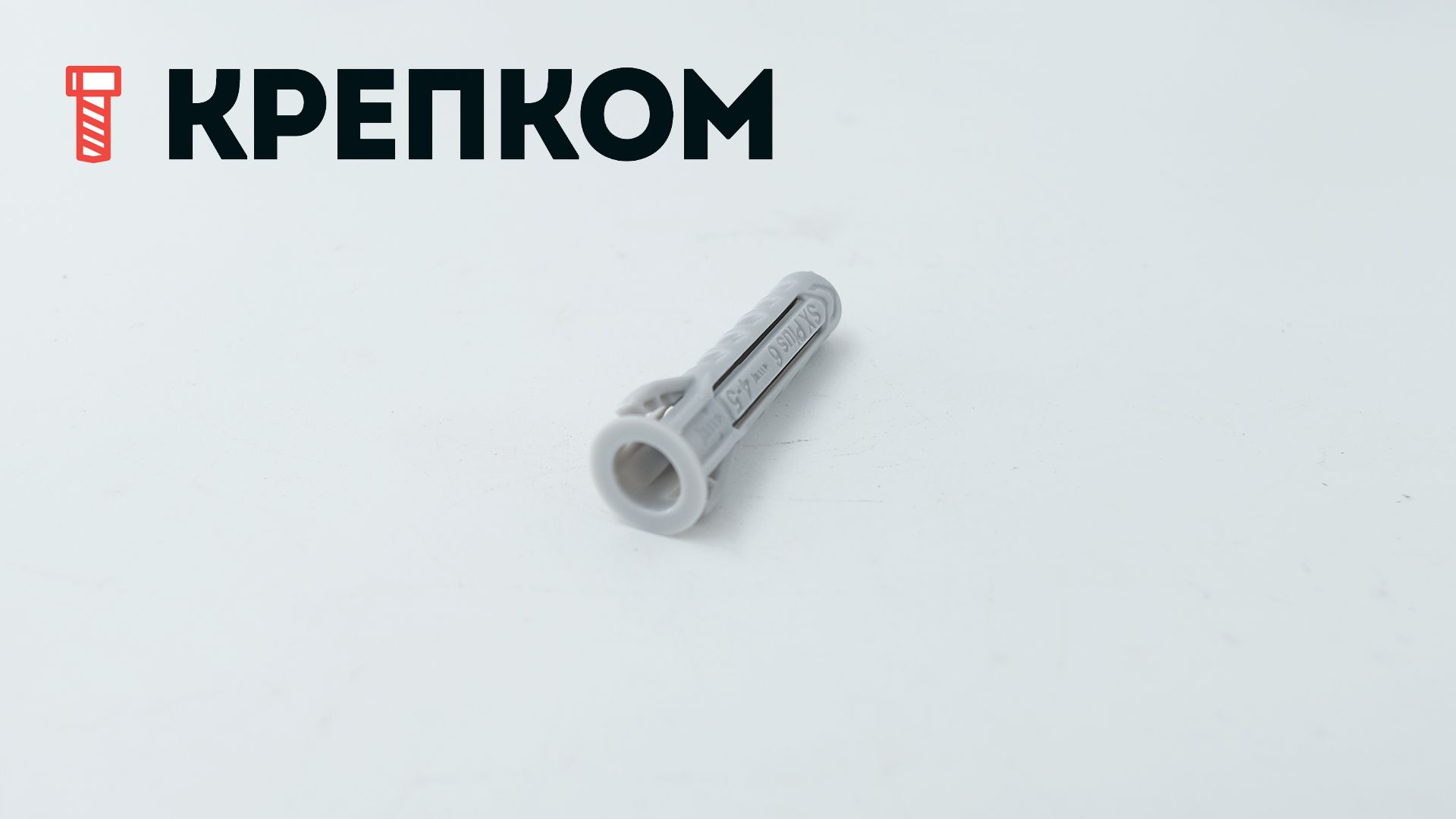

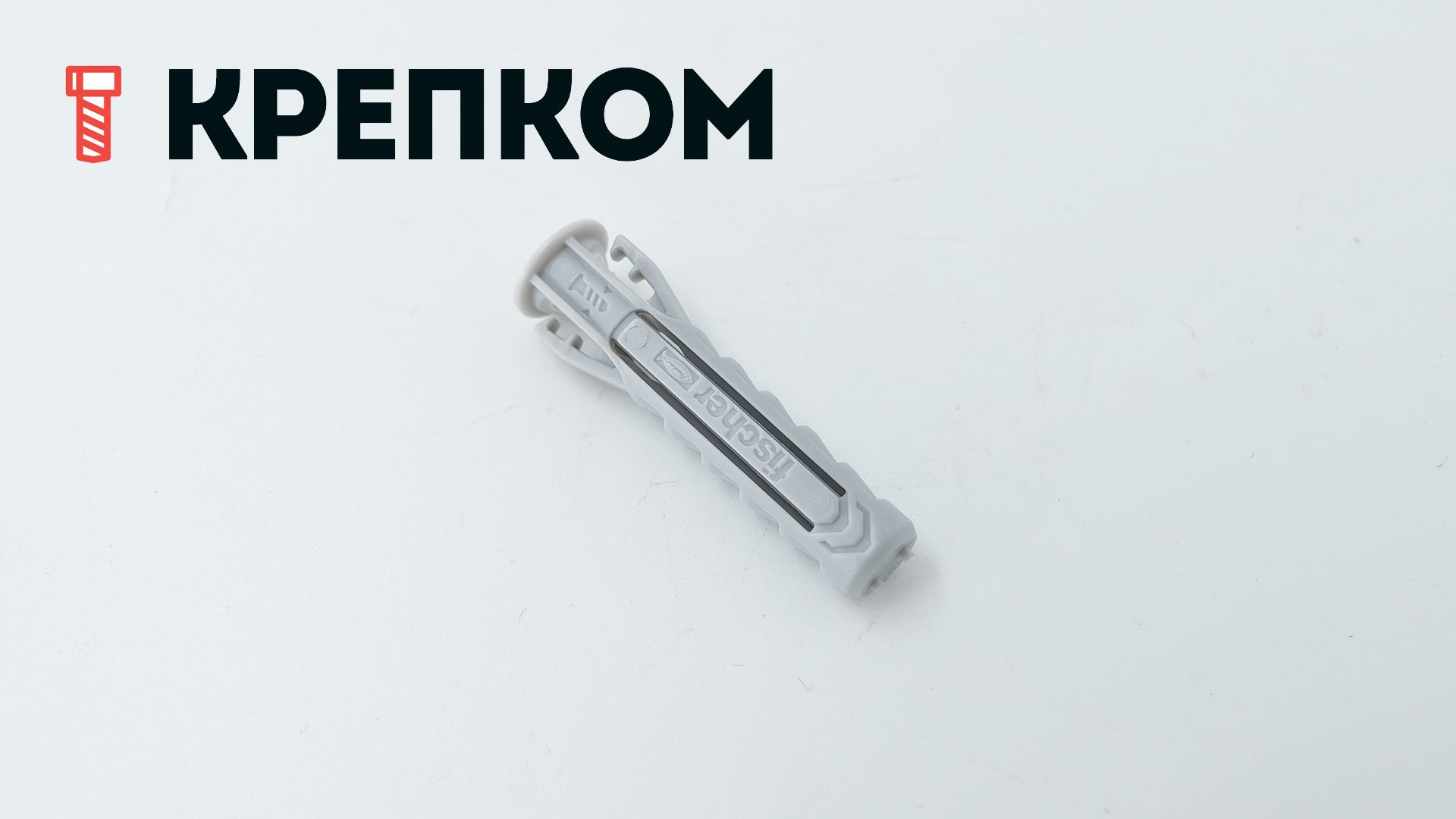

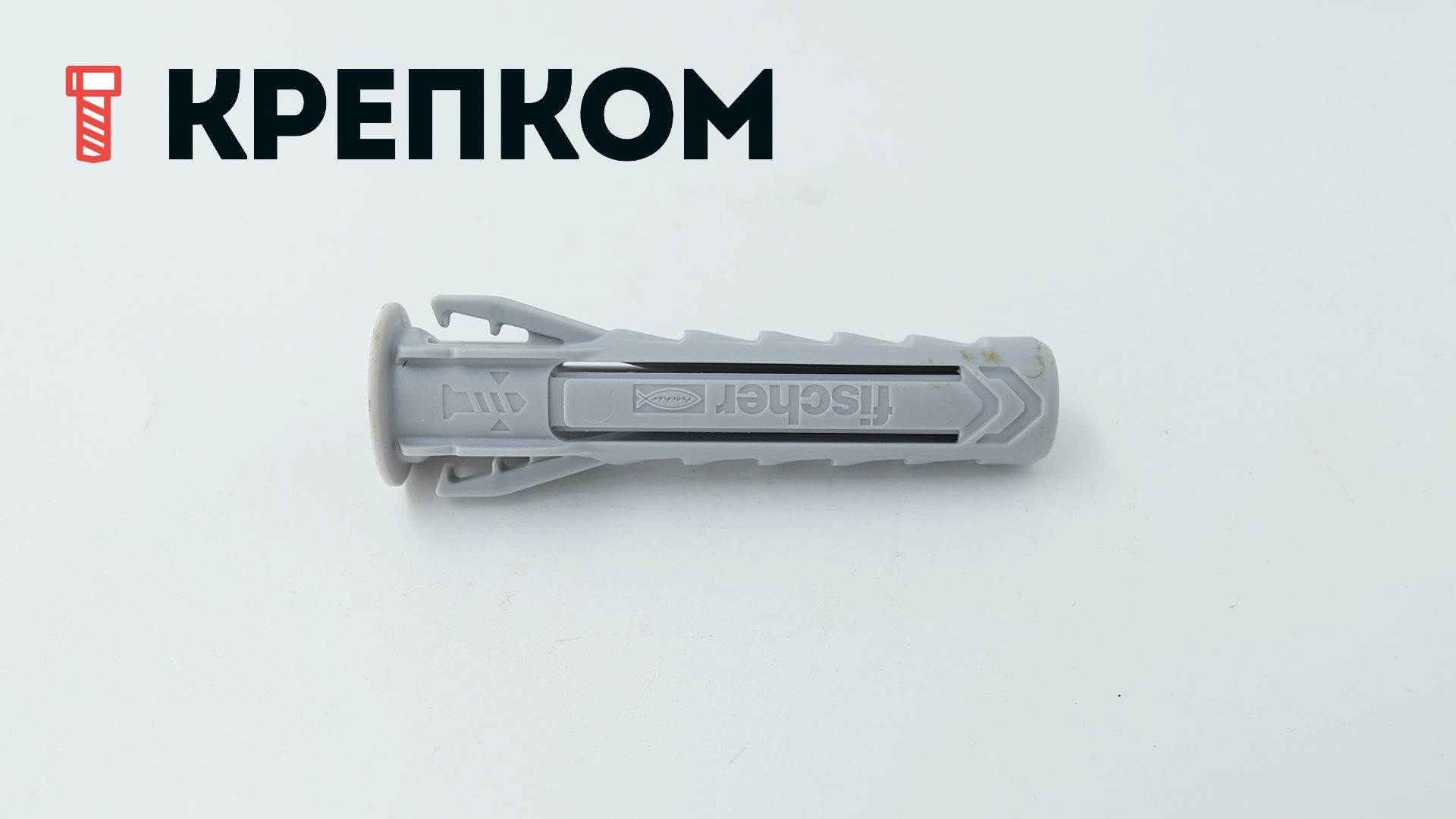

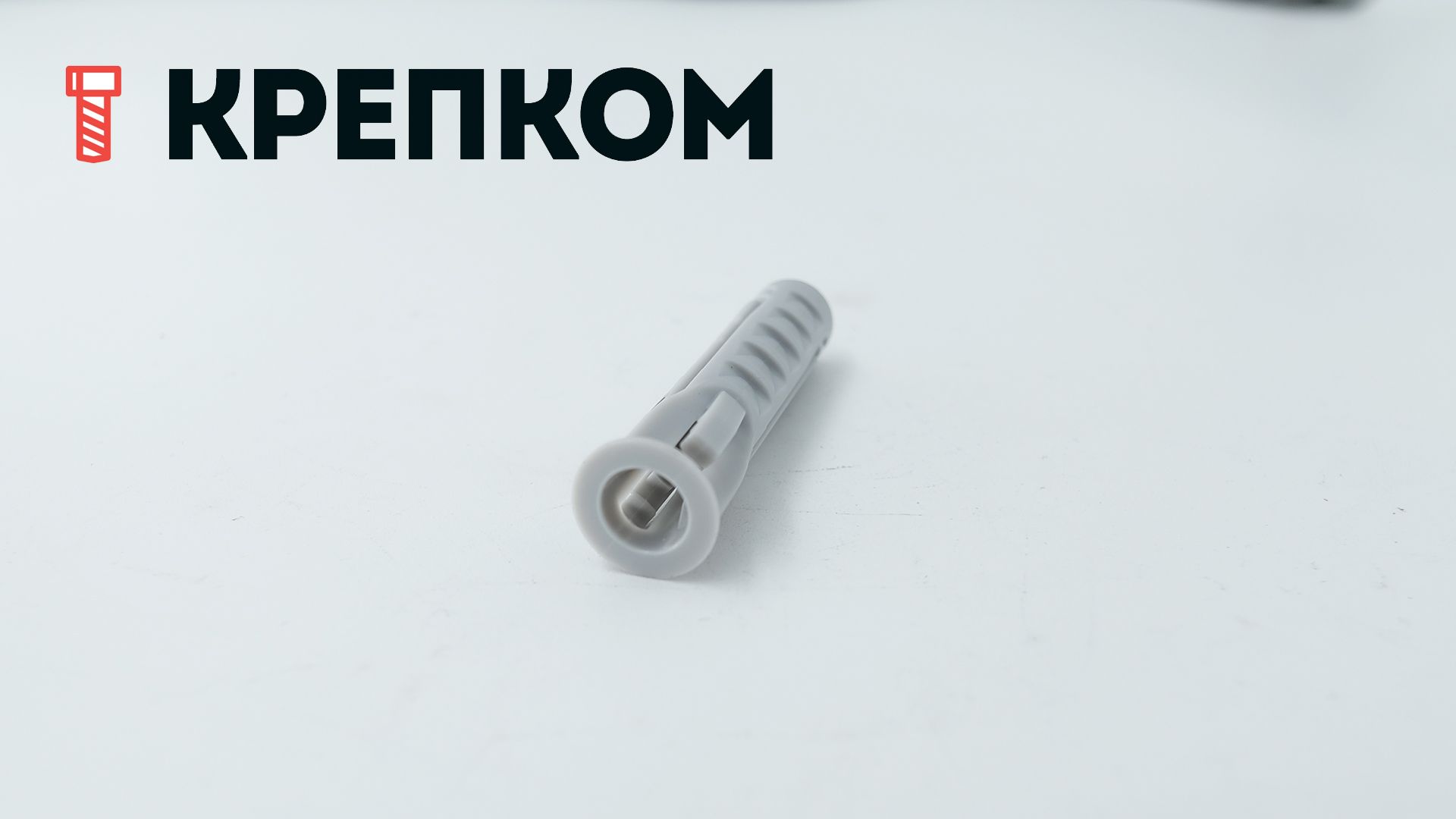

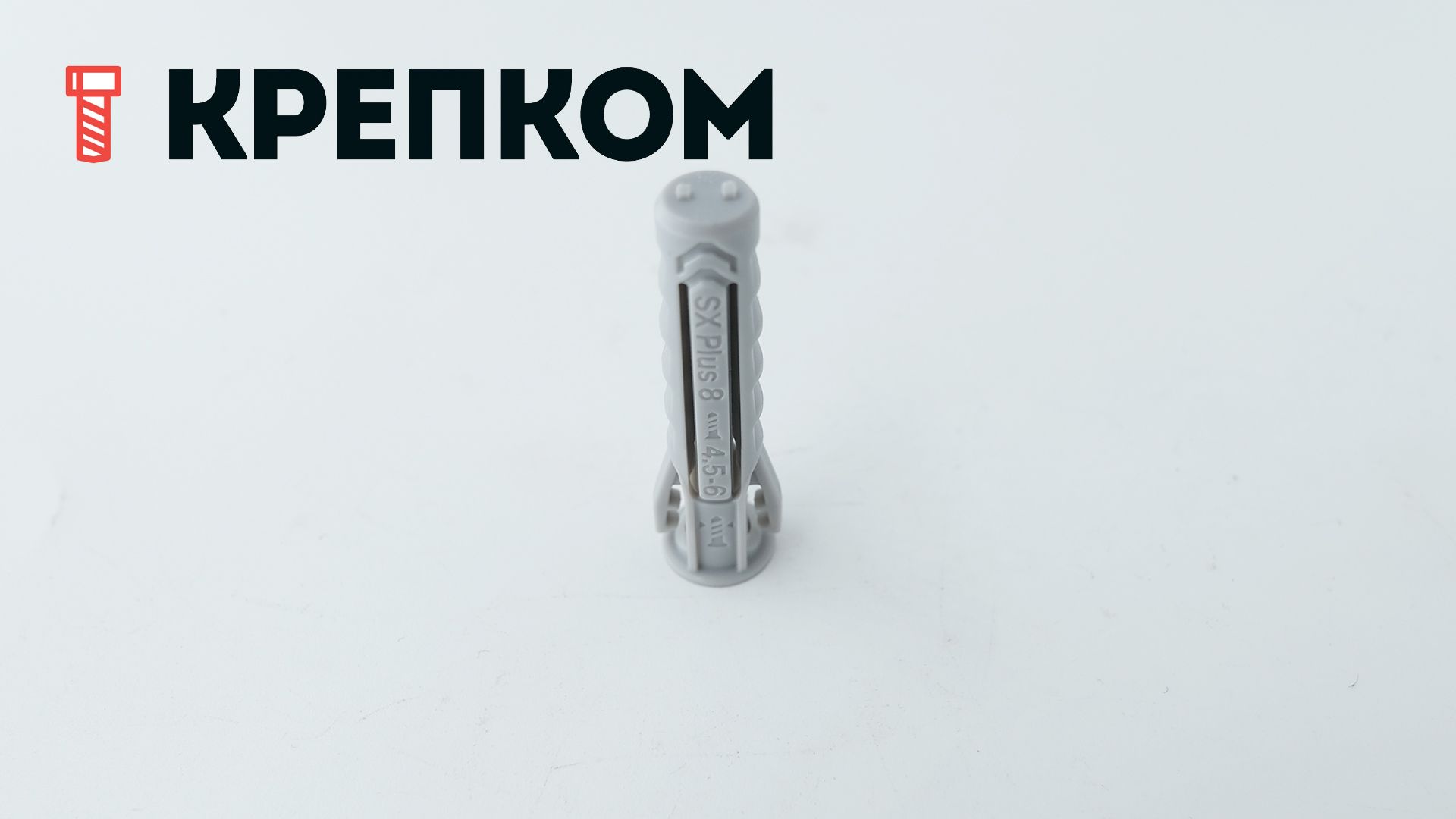

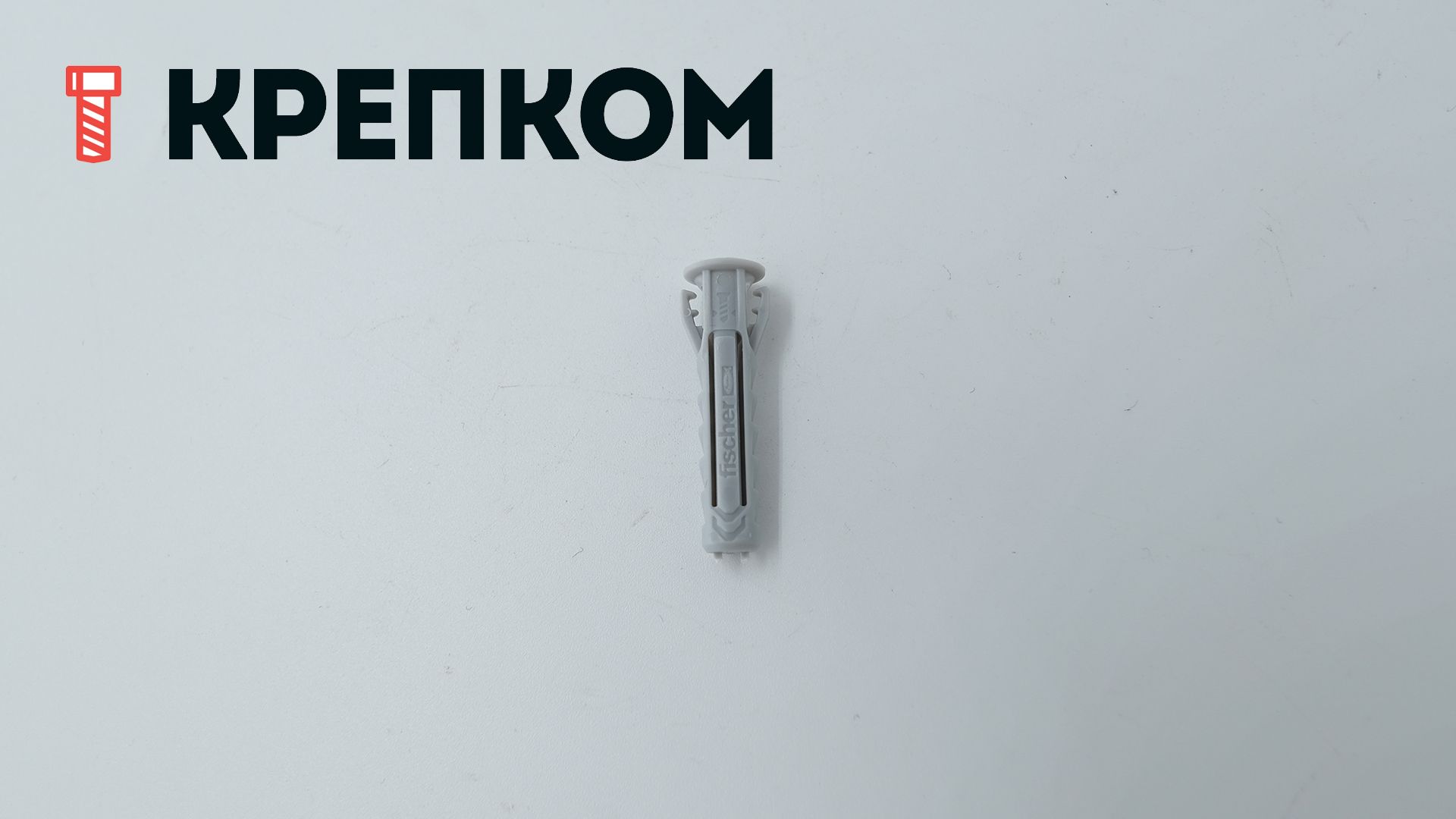

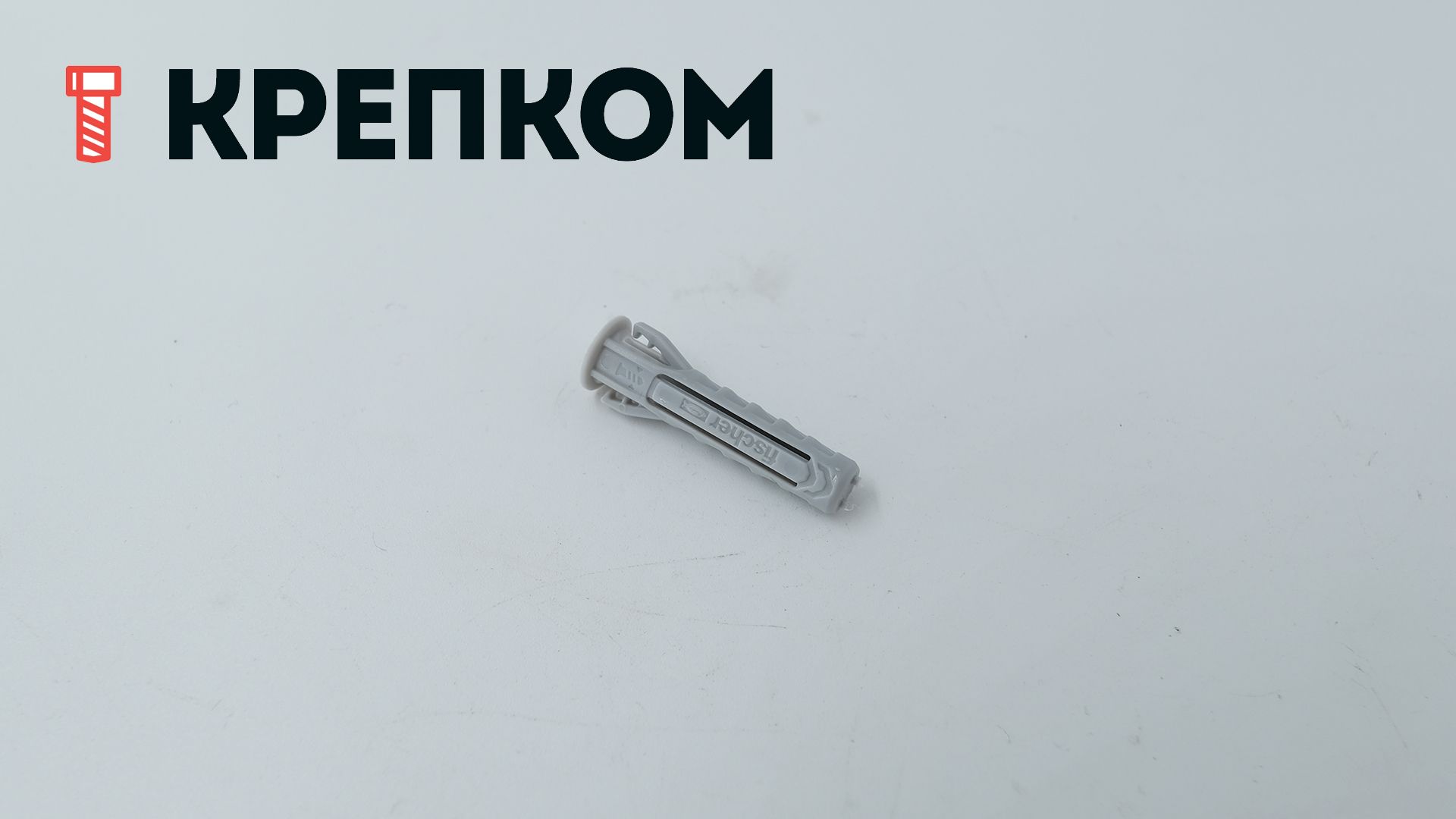

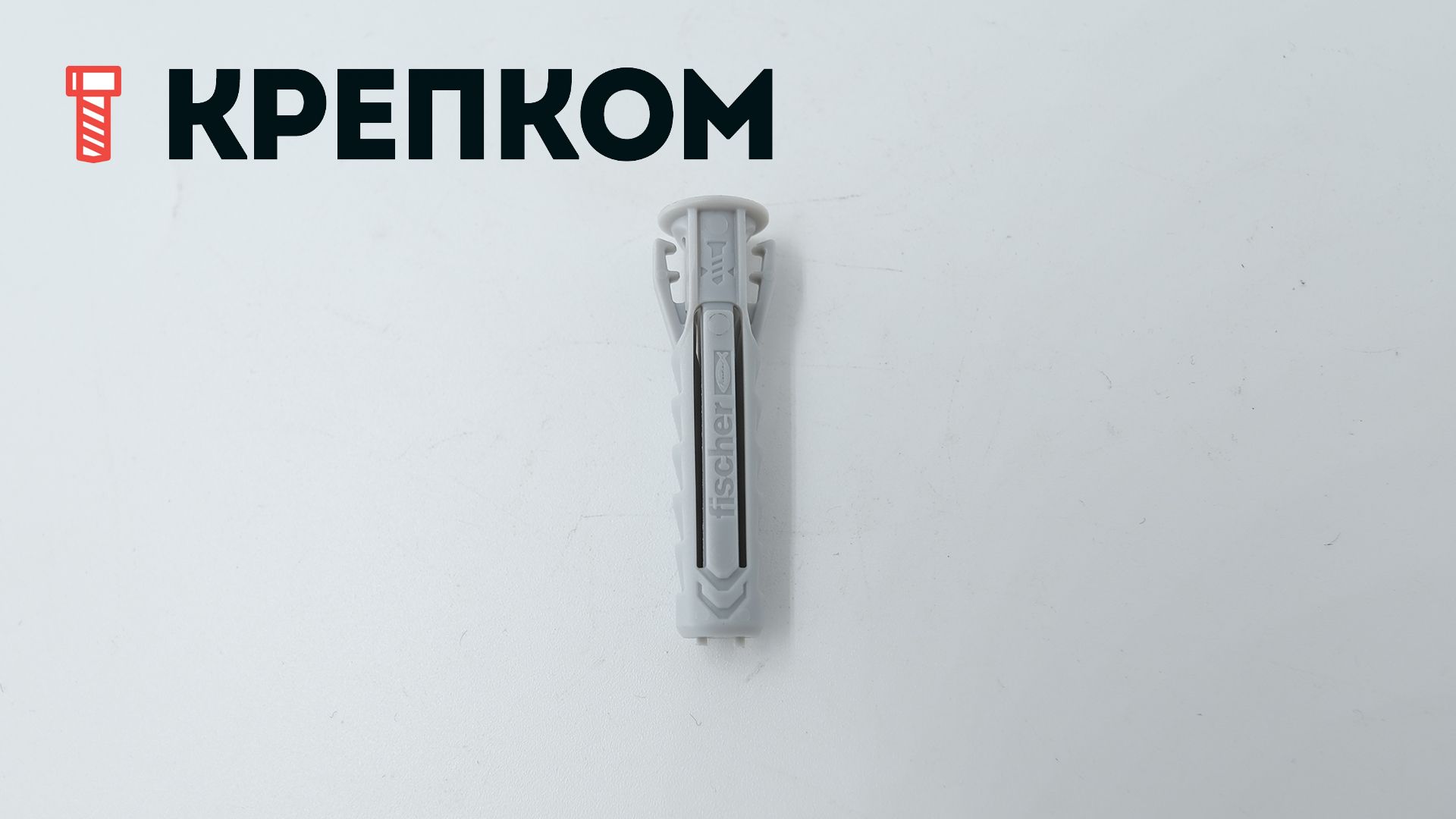

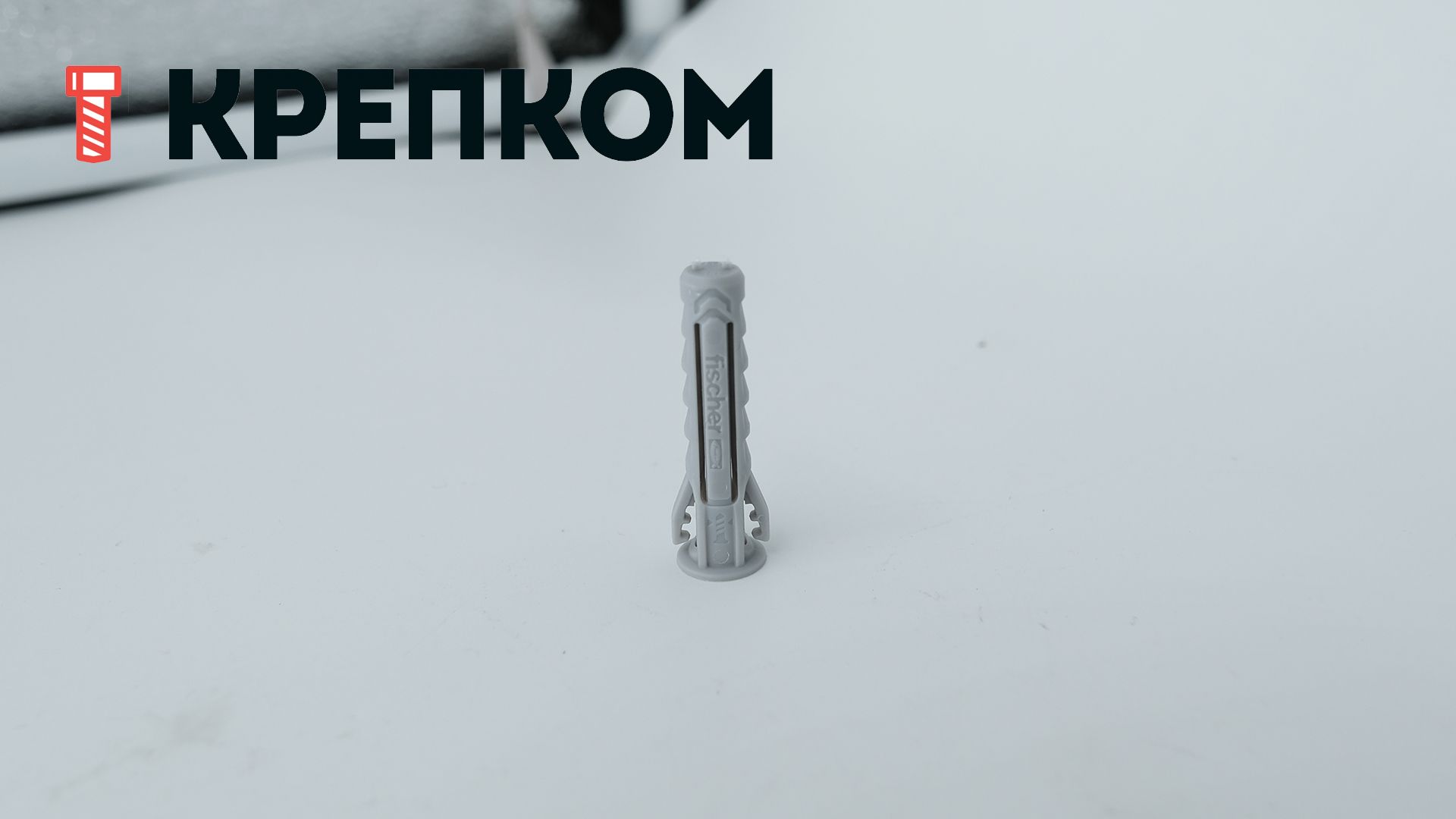

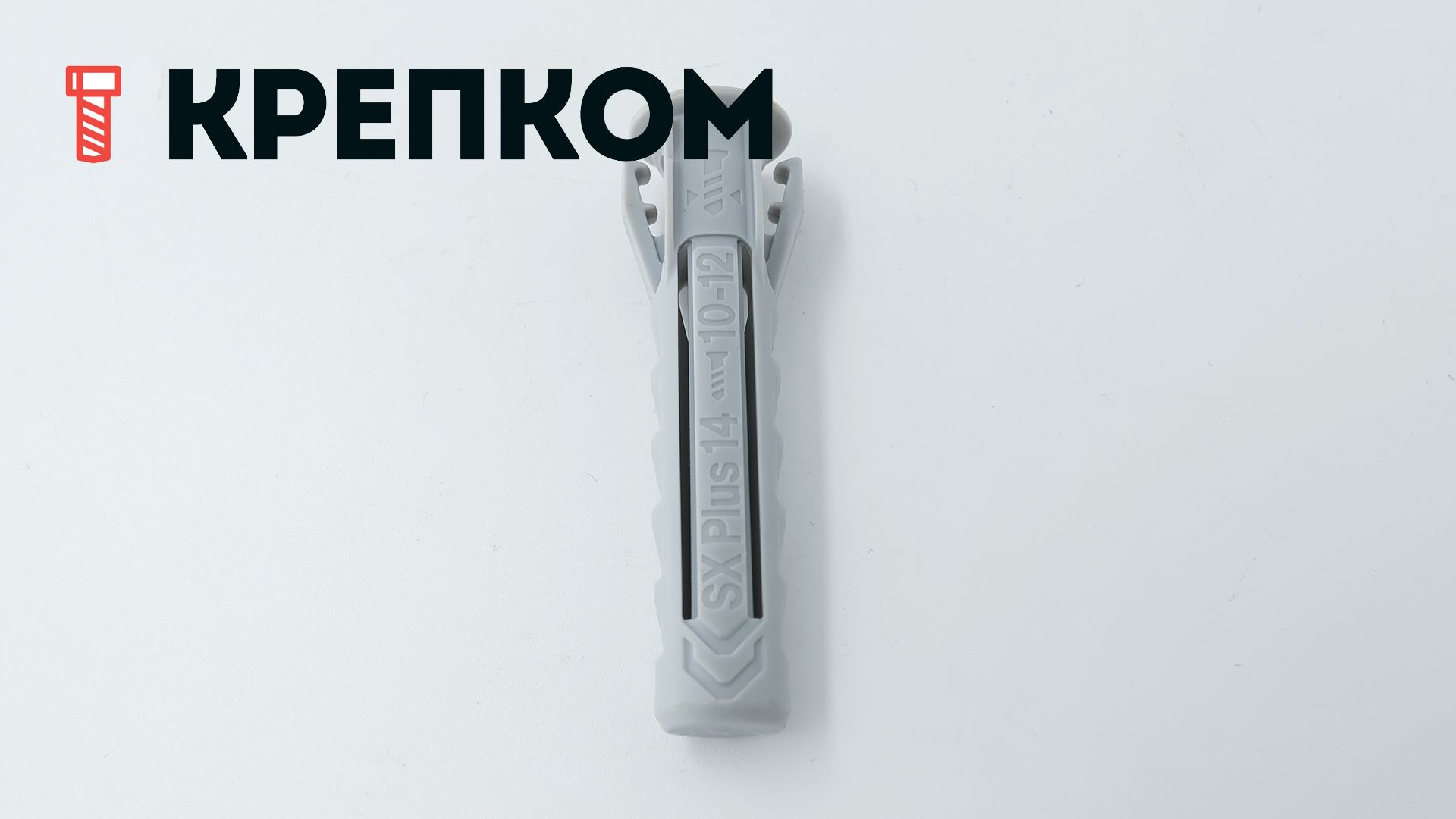

Дюбель Fischer SX Plus, нейлон
Внешний вид товара может отличаться от представленного на изображении
- Основание: бетон, кирпич, камень, газобетон, гипсовые панели.
- Материал: серый полиамид.
- Тип дюбеля: 4-х распорный с боковыми лепекстками.
- Диаметр: от 4 до 16 мм.
- Длина: от 20 до 80 мм.
- Сквозной и предварительный монтаж.
- Для лёгких и средних нагрузок.
- Четыре зоны расширения для оптимальной передачи нагрузок.
- Поставляется штучно и набором.
Дюбель распорный Fischer SX Plus обеспечивает стабильно надёжное сцепление с бетоном, железобетоном, газобетоном, природным камнем, пеноблоком, гипсом, гипсокартоном, деревом и кирпичом. Четырёхсторонний распор и блокировка боковыми ребрами предотвращает проворачивание дюбеля при монтаже и обеспечивает простоту установки. Может устанавливаться в отверстие предварительно или сквозь монтируемый элемент. Применяется при монтаже любых нетяжёлых предметов, которые могут крепиться на шурупы. Дюбель изготовлен из высококачественного серого нейлона (полиамида).
Применение

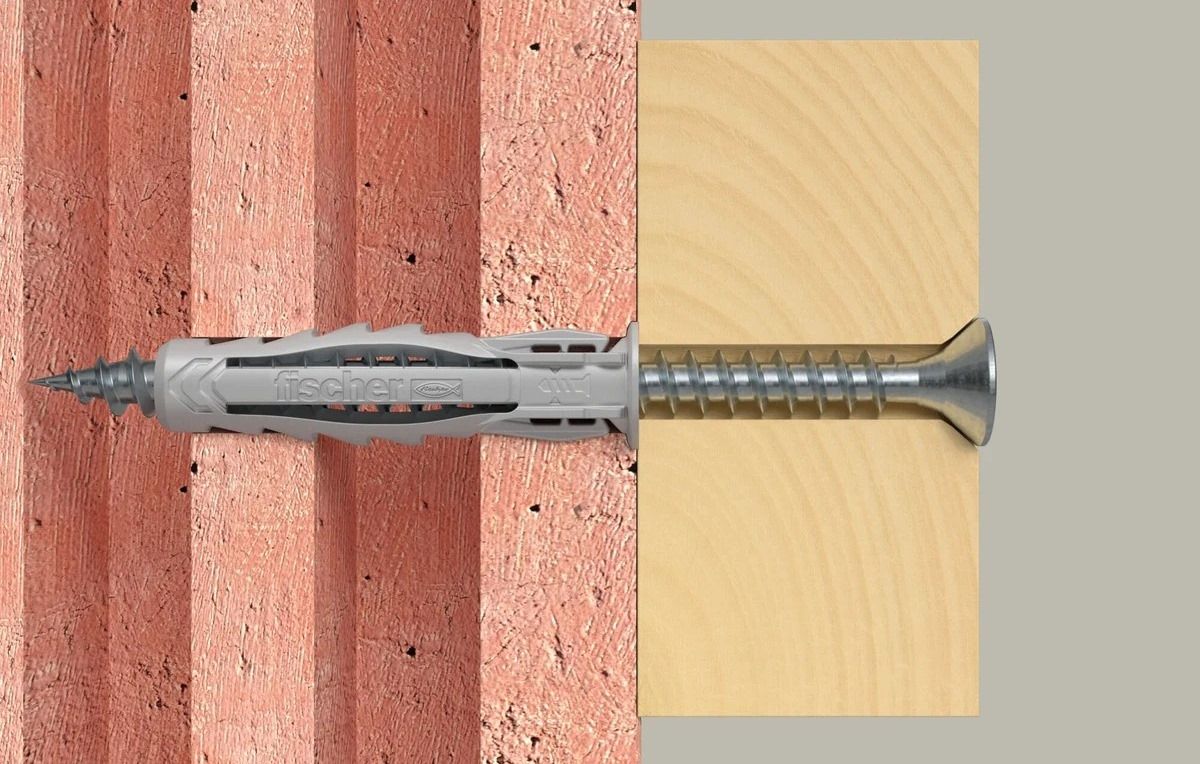

Дюбель используется для крепления полок, шкафов, вешалок, телевизоров, почтовых ящиков, электротехнических устройств, а также кабелей, хомутов и крюков. Подходит для саморезов по дереву, ДСП и для дистанционных шурупов. Пригоден для предварительного монтажа и сквозного монтажа. При вворачивании шурупа дюбель расширяется в четырех направлениях, обеспечивая надежную анкеровку в строительном материале. Требуемая длина шурупа определяется следующим образом: длина дюбеля + толщина закрепляемого элемента + 1 диаметр шурупа.
Особенности
- Оптимальная передача усилия за счет четырехстороннего расширения предоставляет возможность универсального использования дюбеля SX Plus по широкому спектру строительных материалов различной структуры.
- Безраспорная зона шейка дюбеля не оказывает давления на поверхность отделочного слоя в процессе вкручивания шурупа, что исключает появление трещин и сколов на кафельной плитке или штукатурке.
- Использование в качестве материала изготовления высококачественного полиамида, гарантирует безопасность точки крепления в течении всего периода эксплуатации, поскольку нейлон сохраняет свои физико-химические характеристики в течение длительного времени.
- Конструктивное решение удлиненной версии дюбеля SX Plus обеспечивает устойчивую посадку изделия в проблемных строительных материалах, в том числе в газобетон и материалы с внутренними пустотами.
- Особая форма дюбеля упрощает процесс установки в просверленном отверстии, увеличивая скорость монтажа на 30% по сравнению с моделью SX.
- Безраспорная зона дюбеля не создает нагрузок при затяжке шурупа, что помогает предотвратить повреждение облицовочного слоя.
- Выступающая кромка дюбеля предохраняет крепеж от проскальзывания в установочное отверстие, что определяет надежную установку.
- При установке шурупа, специальные створки дюбеля создают предварительную фиксацию шурупа и предотвращает его выпадение, что особенно удобно при работе над головой.
- Нейлоновый дюбель характеризуется высокой износоустойчивостью, огнестойкостью и эластичностью, сохраняет свои эксплуатационные качества в широком диапазоне температур.
Размеры
| Размер, мм | Диаметр сверления отверстия d0, мм | Мин. глубина сверления h1, мм | Длина дюбеля l, мм | Мак. толщина закрепляемого материала tfix, мм | Диаметр шурупа ds/ds х ls, мм |
| 4х20 | 4 | 25 | 20 | - | 2 - 3 |
| 5х25 | 5 | 35 | 25 | - | 3 - 4 |
| 6х30 | 6 | 40 | 30 | 5 | 4 - 5 |
| 6х50 | 6 | 60 | 50 | - | 4 - 5 |
| 8х40 | 8 | 50 | 40 | 15 | 4,5 - 6 |
| 10х50 | 10 | 70 | 50 | - | 6 - 8 |
| 10х80 | 10 | 95 | 80 | - | 6 - 8 |
| 12х60 | 12 | 80 | 60 | - | 8 - 10 |
| 14х70 | 14 | 90 | 70 | - | 10 - 12 |
| 16х60 | 16 | 100 | 60 | - | 12 |
Нагрузки
Максимальные рекомендуемые нагрузки1) для одиночного анкера.Данные значения нагрузки действительны для шурупов по дереву указанного диаметра.
| Тип | 4х20 | 5х25 | 6х30 | 6х50 | 8х40 | 10х50 | 10х80 | 12х60 | 14х70 | 16х60 |
| Диаметр шурупа, мм | 3 | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 12 |
| Мин. расстояние от края в бетоне, мм | 20 | 25 | 35 | 35 | 40 | 50 | 65 | 65 | 100 | - |
| Бетон ≥C20/25 kH | 0,2 | 0,35 | 0,65 | 1,3 | 0,75 | 1,4 | 2,9 | 2,4 | 3,5 | - |
| Полнотелый кирпич ≥Mz12 kH | 0,15 | 0,27 | 0,35 | 0,5 | 0,6 | 1 | 1,4 | 1,25 | 1,3 | - |
| Полнотелый силикатный кирпич ≥KS12 kH | 0,2 | 0,35 | 0,65 | 1,3 | 0,75 | 1,4 | 2,9 | 2,4 | 3,5 | - |
| Газобетон ≥PB2, AAC 2 kH | 0,03 | 0,03 | 0,07 | 0,12 | 0,1 | 0,18 | 0,28 | 0,22 | 0,35 | - |
| Газобетон ≥ PB4, AAC 4 kH | 0,1 | 0,15 | 0,2 | 0,335 | 0,3 | 0,5 | 0,9 | 0,8 | 1 | - |
| Пустотелый силикатный кирпич ≥ KSL12 kH | 0,18 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 1,5 | 0,7 | 1 | - |
| Кирпич с вертикальными пустотами ≥ Hlz12 kH | 0,13 | 0,13 | 0,15 | 0,17 | 0,25 | 0,25 | 0,5 | 0,35 | 0,4 | - |
| Кирпич с вертикальными пустотами Forato Typ F8 | 0,08 | 0,08 | 0,1 | - | 0,1 | 0,12 | - | - | - | - |
| Шлакоблок | 0,15 | 0,2 | 0,25 | 0,3 | 0,25 | 0,35 | 0,4 | 0,5 | 0,5 | - |

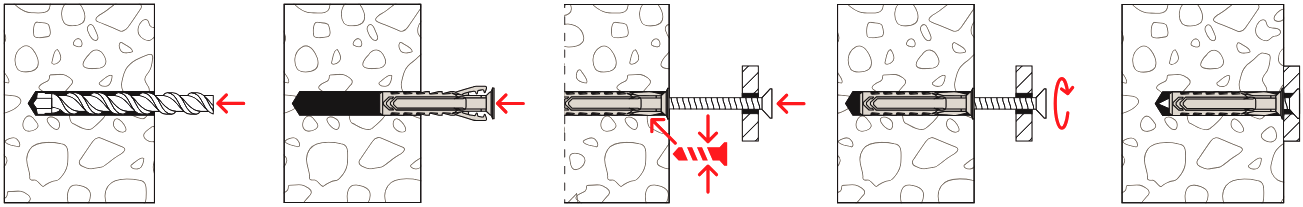

Монтаж
-
Просверлить в основании отверстие нужного диаметра и очистить от строительной пыли.
-
Установить дюбель в монтажное отверстие.
-
Вкрутить в дюбель шуруп.
-
Монтаж считается законченным, когда распорная зона дюбеля полностью раскроется в основании.
Характеристики
-
Бренд
-
Тип дюбеляДюбель пластиковый / Универсальный
-
Единицы измеренияшт
-
Метиз в комплектеНет
-
Материал дюбеляНейлон
-
Форма манжетыПлоская
