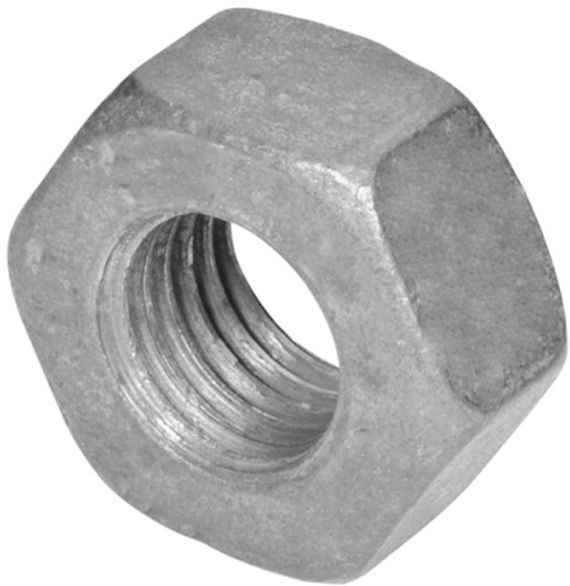

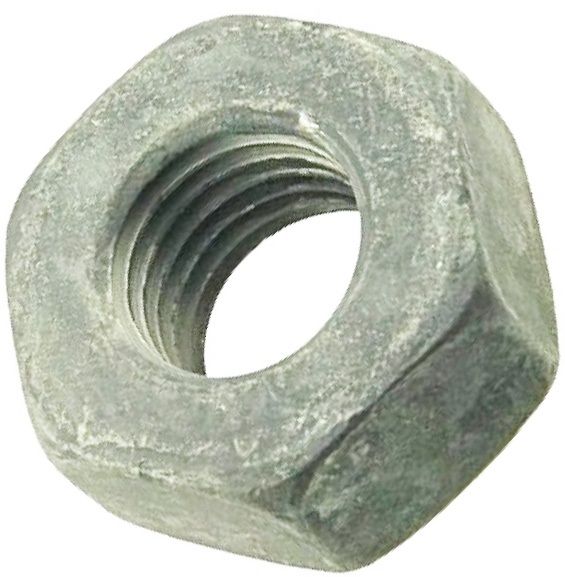

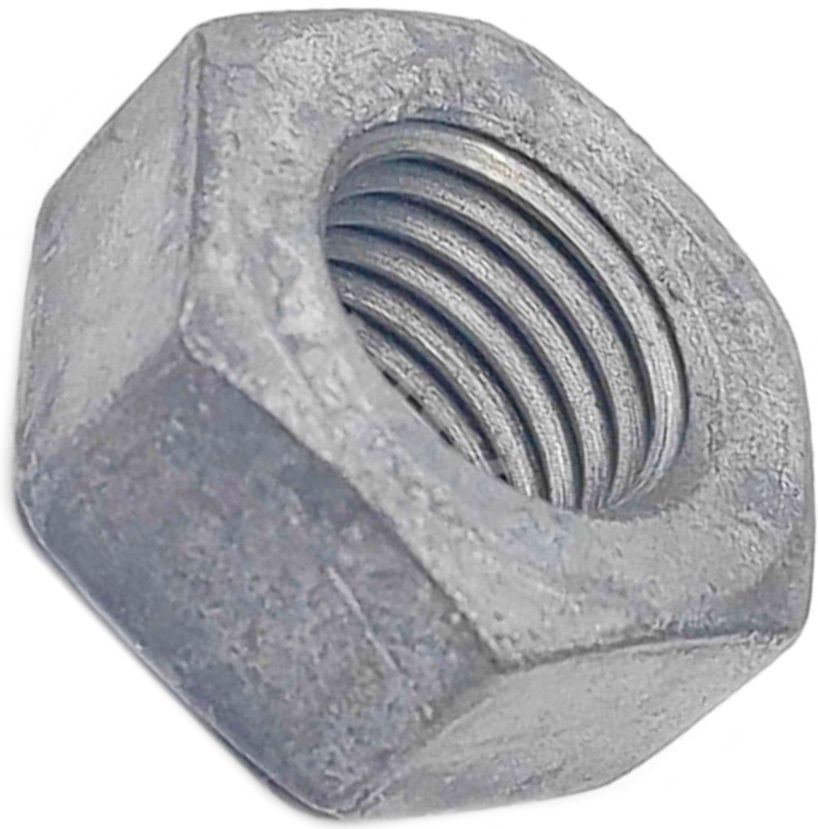

Гайка DIN 6915 / ГОСТ Р 52645-2006 (DIN 6915), класс прочности 10, цинк-ламельное покрытие

Гайка высокопрочная по DIN 6915 / ГОСТ Р 52645-2006 — это шестигранное крепежное изделие с увеличенным размером под ключ, предназначенное для использования в металлических конструкциях в строительстве и машиностроении. Изделие имеет класс прочности 10 и применяется в паре с высокопрочными болтами соответствующего класса.

Конструктивные особенности

Гайка выполнена в соответствии с DIN 6915 — немецким стандартом на высокопрочные шестигранные гайки с увеличенным размером под ключ. Аналогами являются ГОСТ Р 52645-2006 (модифицированная версия ISO 4775:1984) и непосредственно ISO 4775:1984, а также отменённый ISO 7414. Отличительной особенностью изделия является увеличенный размер под ключ, что обеспечивает более равномерное распределение нагрузки при затяжке и снижает риск повреждения граней. Резьба метрическая с крупным шагом, поле допуска - 6H. Высота гайки соответствует требованиям для высокопрочных соединений, что гарантирует надежную работу в ответственных узлах. Гайка соответствует классу точности В по ГОСТ 1759.1, что обеспечивает стабильность геометрических параметров и взаимозаменяемость в составе болткомплектов для металлических конструкций.

Покрытие и защита от коррозии

Гайка имеет цинк-ламельное покрытие, которое образует на поверхности изделия многослойный композитный защитный слой из неорганических соединений цинка и алюминия. Цинк-ламельное покрытие обеспечивает высокую коррозионную стойкость, превосходящую традиционное горячее цинкование, особенно в условиях воздействия дорожных реагентов, морской воды и промышленной атмосферы. Отсутствие водородного охрупчивания делает этот тип покрытия предпочтительным для высокопрочного крепежа. Покрытие наносится после нарезания резьбы методом окунания с центрифугированием, что обеспечивает равномерную толщину по всей поверхности изделия без заполнения витков резьбы.

Маркировка

На опорной поверхности гайки нанесена маркировка, включающая обозначение класса прочности (цифра 10) и букву S, которая указывает на принадлежность к высокопрочным гайкам с увеличенным размером под ключ. Также наносится идентификационная маркировка изготовителя. Маркировка может быть выпуклой или вдавленной.

Сопрягаемые элементы:

• болт с увеличенным размером под ключ DIN 6914 (ГОСТ Р 52644 и ISO 7411:1984);
• шайба DIN 6916 (ГОСТ Р 52646 и ISO 7415:1984).

Аналоги DIN 6915:

• ГОСТ 52645-2006;
• ISO 4775:1984 и отменённый ISO 7414.

Размеры

Номинальный диаметр резьбы d	Шаг резьбы, мм	Высота m, мм	Размер под ключ s, мм	Расстояние между гранями emin, мм
М20	2,5	14,9 - 16	31 - 32	35,03
М24	3	18,7 - 20	40 - 41	45,2
М27	3	20,7 - 22	45 - 46	50,85
М30	3,5	22,7 - 24	49 - 50	55,37

Характеристики

• Тип гайки
  Шестигранная (обычная)
• DIN
  6915
• ГОСТ
  Р 52645-2006
• ISO
  4775:1984
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10
• Материал
  Сталь с цинк-ламельным покрытием
• Название на упаковке (ориг. название)
  Hexagon nuts with large widths across flats for high strength structural bolting

• Высокопрочные гайки
• Оцинкованные
• DIN 6915
