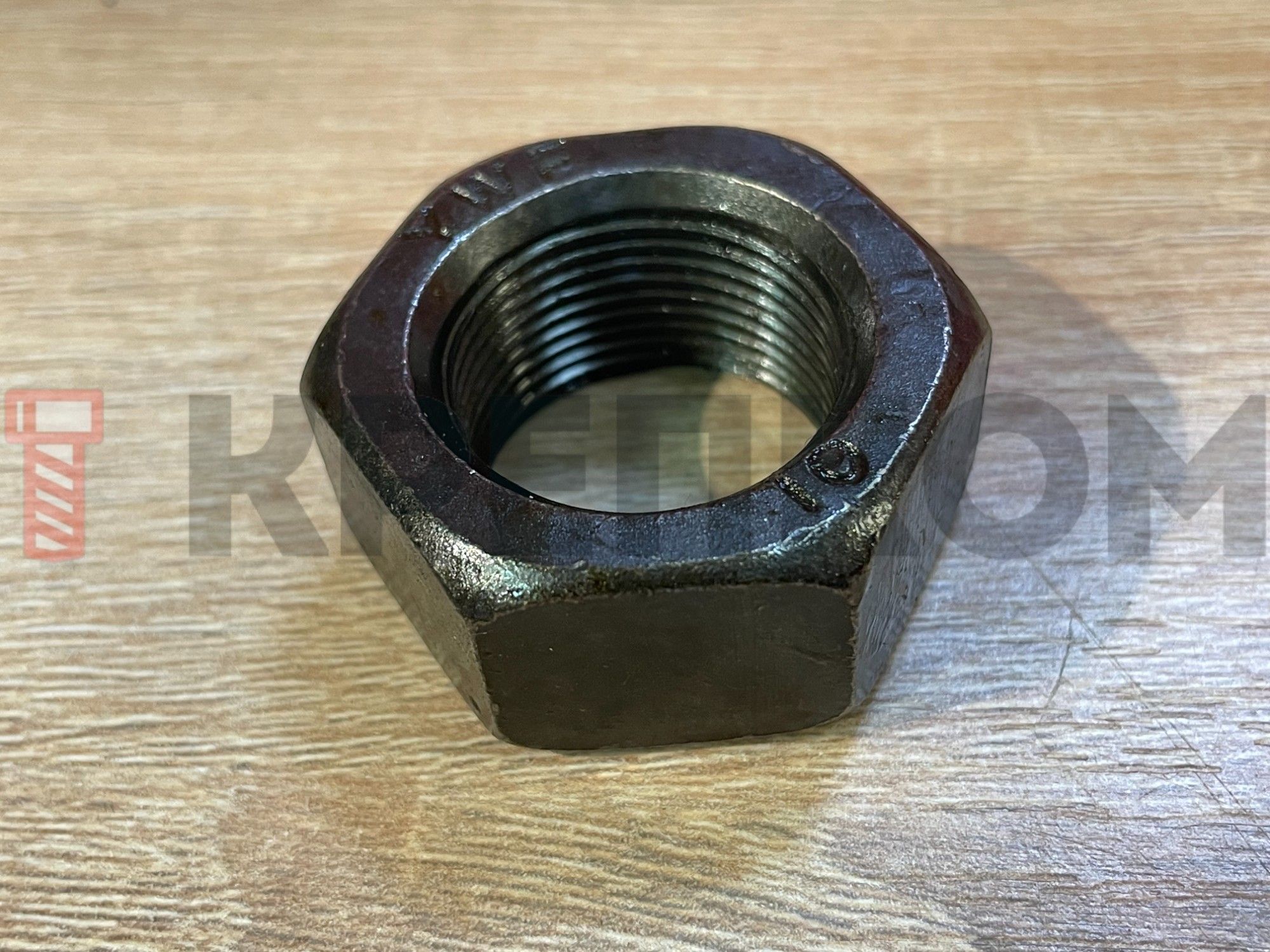

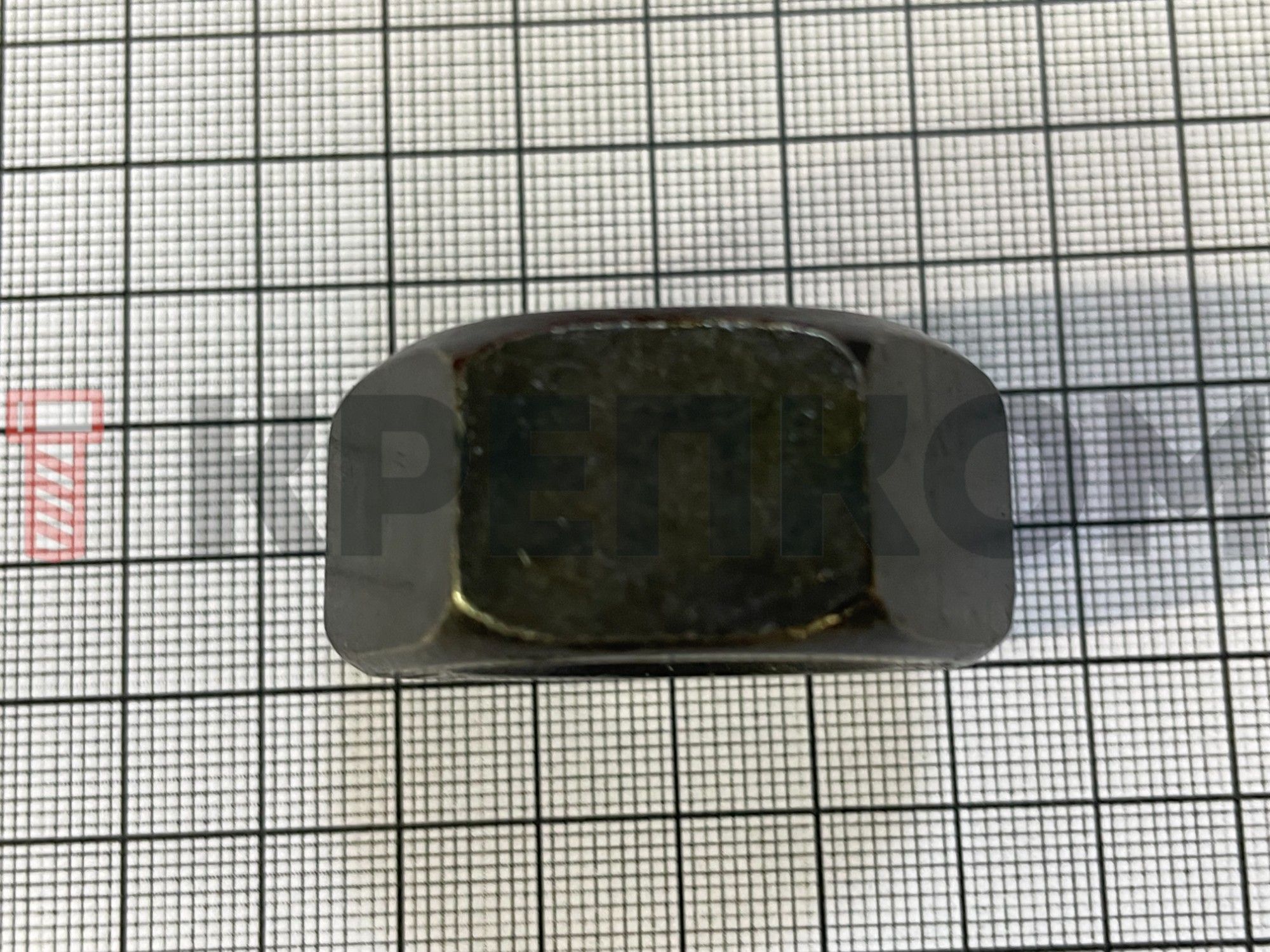

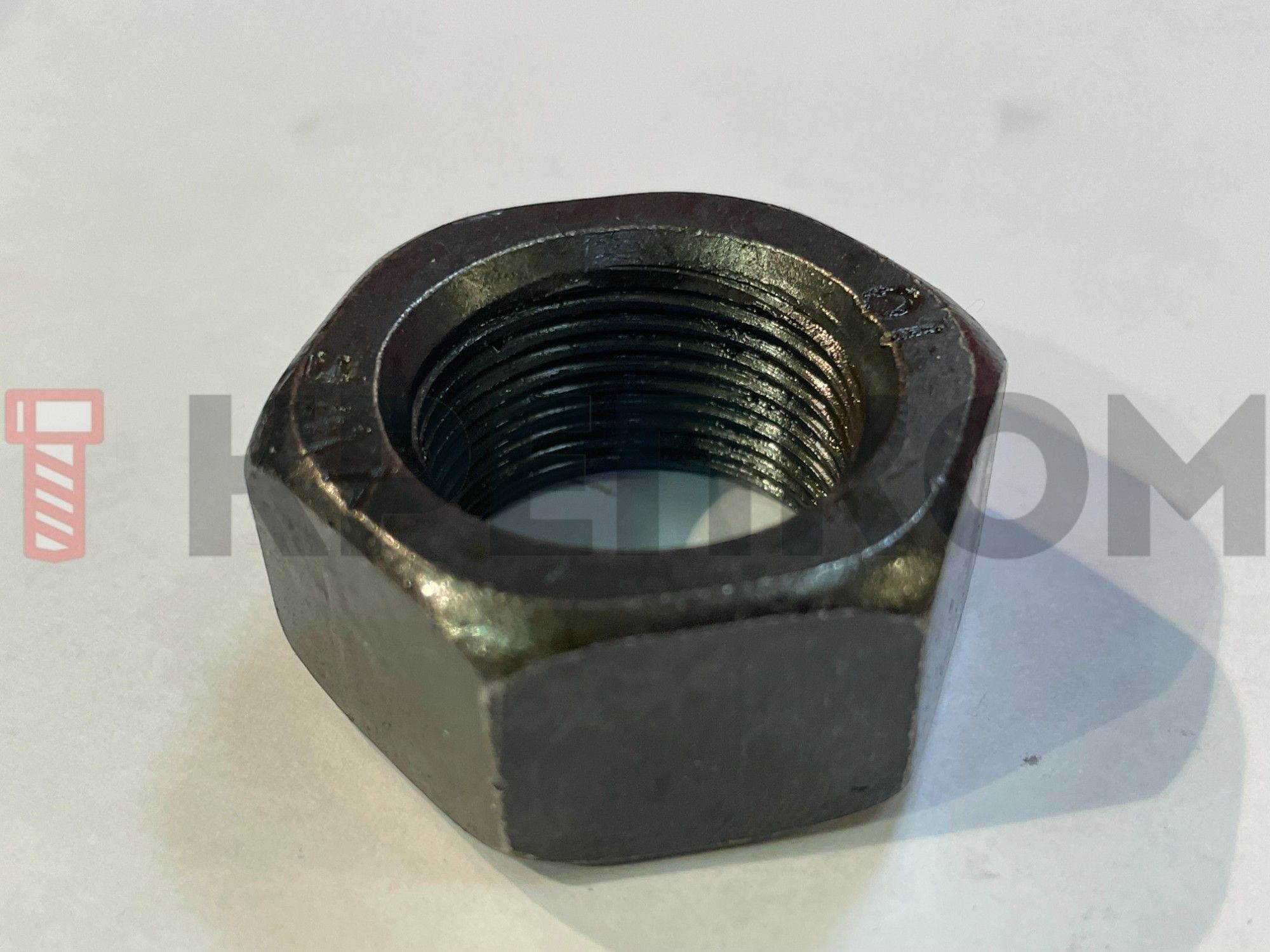

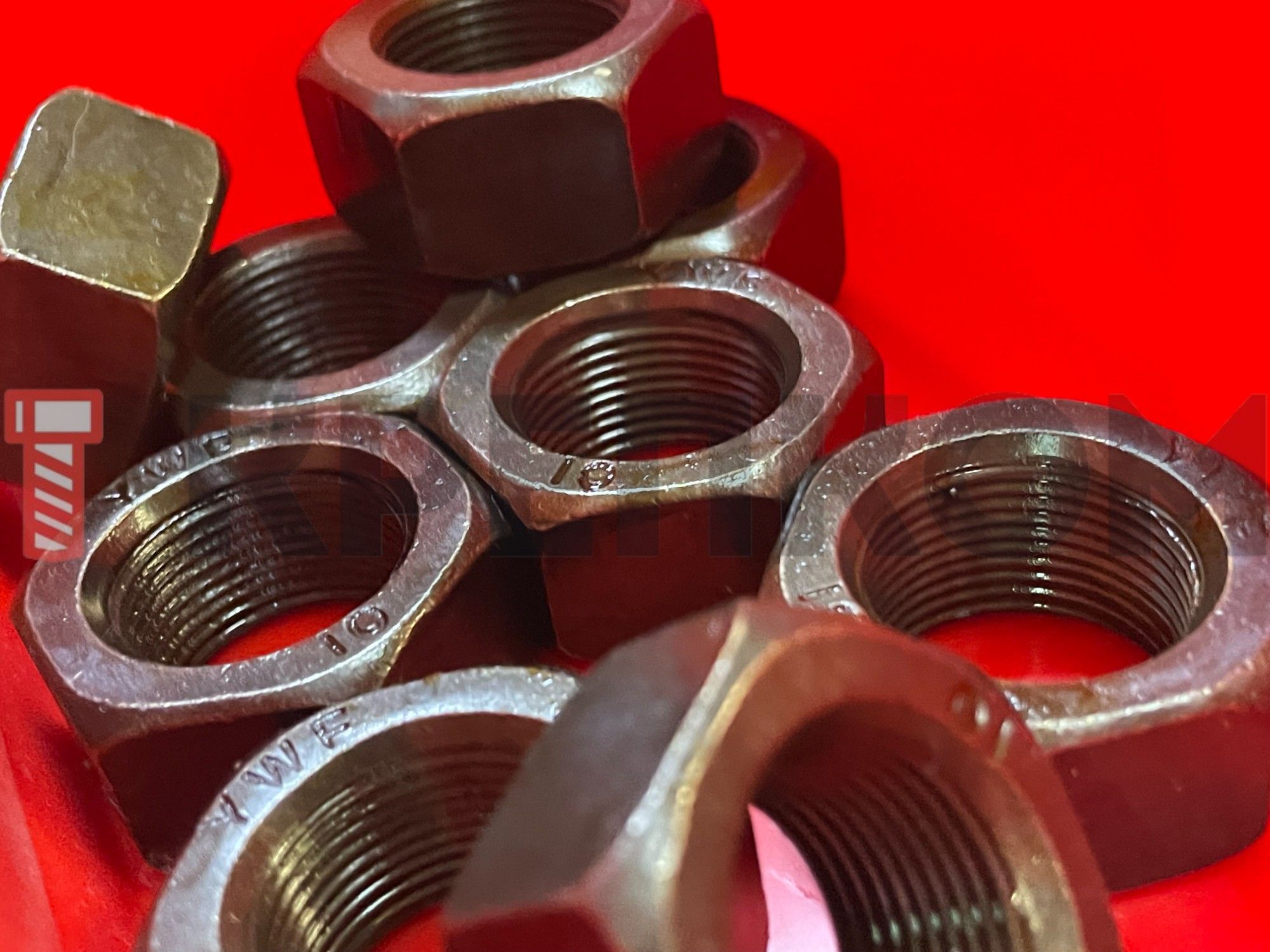

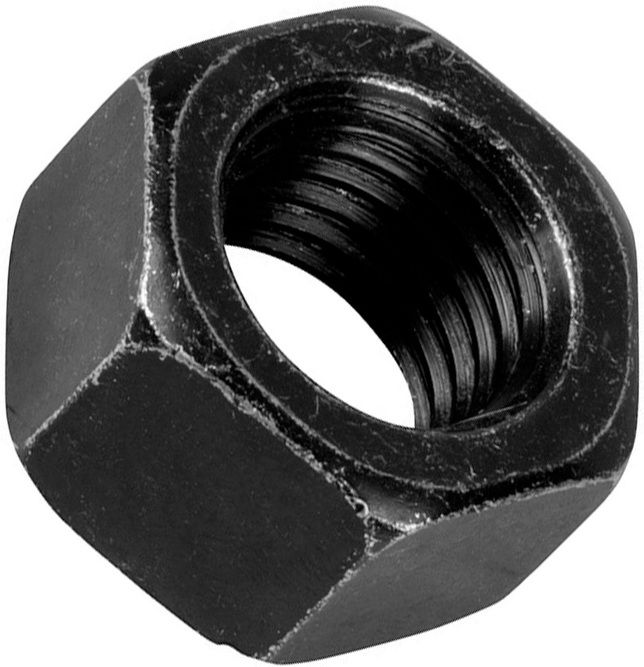

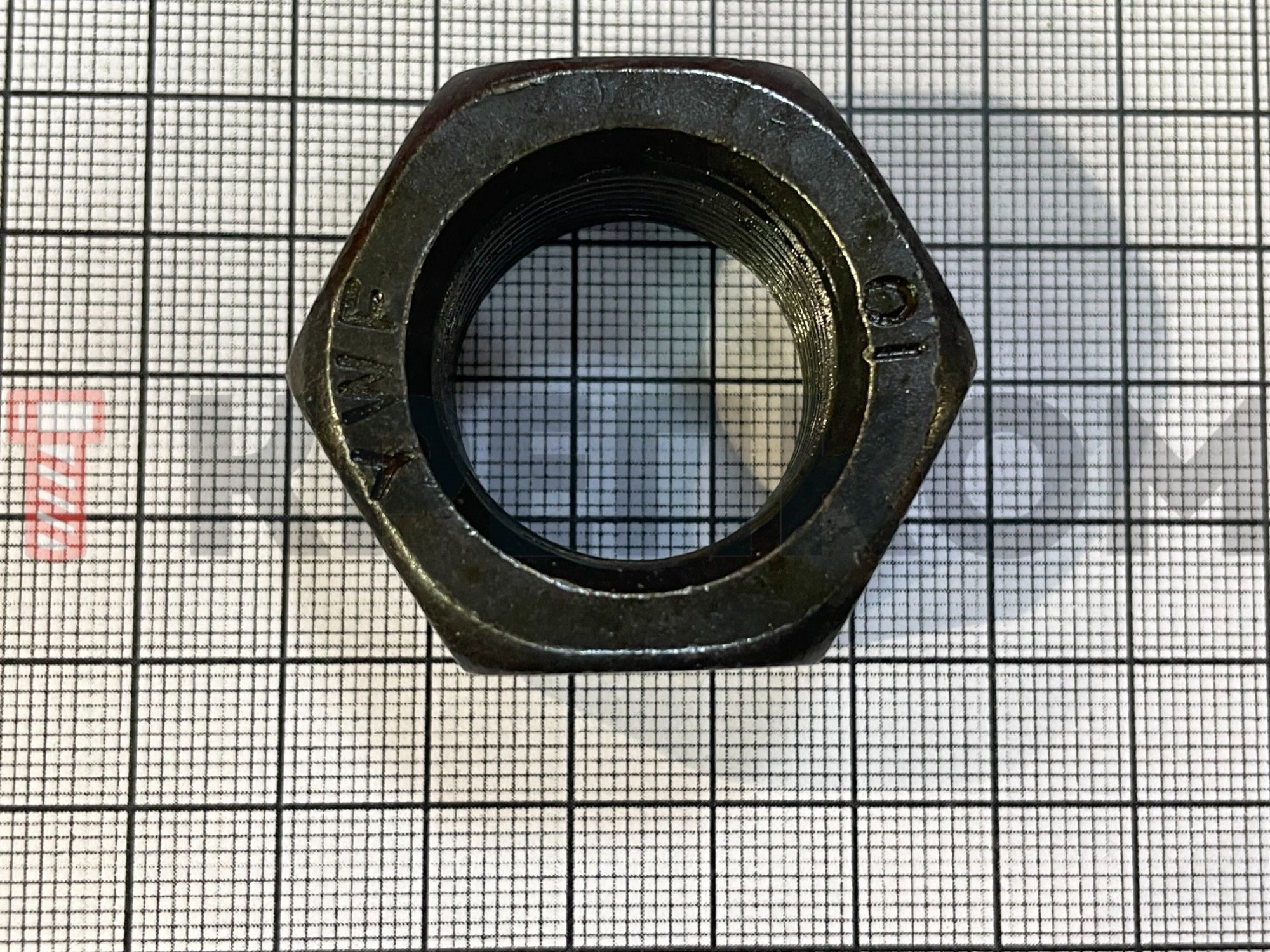

Гайка высокопрочная с мелкой резьбой DIN 934, класс прочности 8, оксидированная
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владимир
7 (931) 348-45-86- Класс прочности 8 — высокая надежность для статически и динамически нагруженных соединений.
- Мелкий шаг резьбы обеспечивает повышенную устойчивость к самоотвинчиванию при вибрационных нагрузках.
- Оксидированное покрытие образует защитную пленку, предотвращающую коррозию и придающую декоративный черный цвет.
- Изготовлена из качественной углеродистой стали с термической обработкой для повышения твердости, прочности и ударной вязкости.
- Стандартная конструкция DIN 934: нормальная высота, правильный шестигранник, двусторонняя фаска, плоская опорная поверхность.
- Предназначена для совместного применения с болтами и шпильками класса прочности 8.8 и твердыми шайбами 300 HV.
М30
2
24
46
руб.
М33
2
26
50
руб.
М42
1,5
34
65
руб.
М64
4
51
95
Гайка с мелкой резьбой, высокопрочная, оксидированная DIN 934 класса прочности 8 используется в статически и динамически нагруженных болтовых и шпилечных соединениях различных механизмов, строительных конструкций и промышленного оборудования. Она имеет нормальную высоту, правильный внешний шестигранник, двустороннюю фаску и плоскую опорную поверхность. Частый резьбовой шаг повышает сопротивляемость к самопроизвольному ослаблению. Применяется совместно с калеными болтами или шпильками соответствующего класса прочности 8.8 (временное сопротивление 800 Н/мм², предел текучести 640 Н/мм²) и твердыми шайбами 300 HV.
Материал и покрытие
Гайка черная шестигранная изготовлена из качественной углеродистой стали. Технология изготовления предусматривает высокотемпературную обработку в печах с последующим охлаждением в охлаждающей среде. Такая закалка снижает хрупкость изделия, усиливает твердость, прочность и ударную вязкость. Упрочненный крепеж способен выдерживать повышенные нагрузки циклического, динамического, ударного характера и сдерживать тяжелые стяжки. В результате специальной обработки оксидированием на ее поверхности образована защитная оксидная пленка, предотвращающая коррозию и придающая декоративные свойства.
Аналоги DIN 934
- ISO 4032 (М1,6 - М64)
- ISO 4034 (М5 - М64)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- DIN 555 (М1 - М100)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры
| Резьба, d | Размер под ключ, s | Расстояние между гранями, e (min) | Высота (max) | |
| M8х1 | - | 13 | 14,38 | 6,5 |
| M10х1 | М10х1,25 | 17 | 18,9 | 8 |
| M12х1,5 | М12х1,25 | 19 | 21,1 | 10 |
| M14х1,5 | - | 22 | 24,49 | 11 |
| M16х1,5 | - | 24 | 26,75 | 13 |
| M18х2 | М18х1,5 | 27 | 29,56 | 15 |
| M20х2 | М20х1,5; М20х1 | 30 | 32,95 | 16 |
| M22х2 | М22х1,5 | 32 | 35,03 | 18 |
| M24х2 | - | 36 | 39,55 | 19 |
| M27х2 | - | 41 | 45,2 | 22 |
| M30х3 | М30х2 | 46 | 50,85 | 24 |
| M33х2 | М33х1,5 | 50 | 55,37 | 26 |
| M36х3 | - | 55 | 60,79 | 29 |
| М39х3 | - | 60 | 66,4 | 31 |
| M42х3 | М42х1,5 | 65 | 71,3 | 34 |
| M48х3 | - | 75 | 82,6 | 38 |
| M56х4 | - | 85 | 93,56 | 45 |
| M64х4 | - | 95 | 104,86 | 51 |
| M72х4 | - | 105 | 116,16 | 58 |
| M80х4 | - | 115 | 127,46 | 64 |
| M90х4 | - | 130 | 144,08 | 72 |
| M100х4 | - | 145 | 161,02 | 80 |
все размеры указаны в мм
Характеристики
-
Тип гайкиС мелким шагом / Шестигранная (обычная)
-
DIN934
-
ГОСТ5915-70, 5927-70, 10605-94, 15526-70
-
ISO4032, 8673
-
Единицы измеренияшт
-
Размер шага резьбыМелкий
-
Класс прочности8
-
МатериалОксидированное
-
Название на упаковке (ориг. название)Hexagon Nuts DIN 934 with metric fine pitch thread
