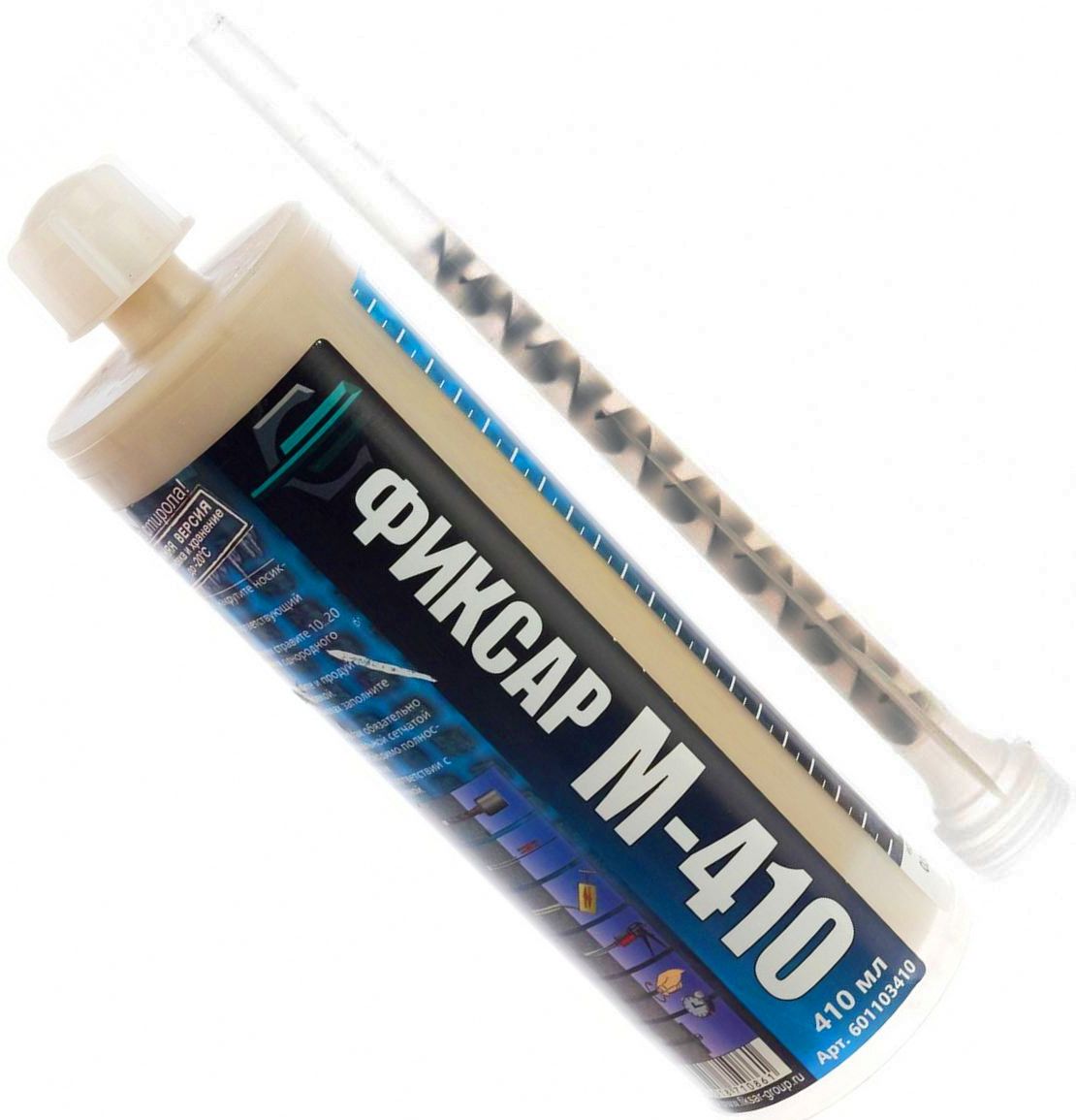

Химический анкер 410 мл Фиксар М-410 601103410, зимний, винилэстер, с насадкой

Инжекционная масса Фиксар 410 мл М-410 разработана для проведения крепежных работ зимой при температуре окружающей среды до -20 °С. Используется как надежный способ фиксации ограждений, подъемного оборудования, станков, тяжелых стальных конструкций, противопожарных рассечек и арматурных стержней.

Преимущества

• Позволяет создавать прочные крепления под водой, в легких бетонах и слабых строительных основаниях;
• Состоит из смолы на основе винилэстера. Благодаря отсутствию токсичного стирола в составе, химанкер допускается к применению в жилищном строительстве и может контактировать с питьевой водой;
• Экологическая безопасность соответствует наивысшему уровню А+ в классе "Выделение в воздух летучих веществ";
• Химический крепеж способен выдержать значительные вибрационные нагрузки. Он не создает распирающего усилия в материале, поэтому позволяет сократить расстояние между точками креплении и до края основания.

Особенности хранения

Рекомендуется хранить баллоны с инжекционной массой в теплом помещении. При минусовых температурах окружающего воздуха необходимо выносить анкер на улицу непосредственно перед монтажом. Это же требование предъявляется к шпилькам. Их рекомендуется дополнительно прогреть для ускорения застывания. При остывании химического анкера увеличивается время схватывания и полимеризации. В таких условиях тяжелее выдавливать массу из баллона. После монтажа шпильки нельзя ее двигать до полного застывания массы.

Монтаж

Надежный монтаж достигается четким соблюдением технологии процесса:

• Пробурить отверстие нужной глубины на диаметр больше, чем шпилька, которую нужно установить.
• Прочистить просверленное отверстие от грязи и пыли с помощью специальной металлической щетки, а также воспользоваться продувочным насосом для удаления остатков высверленной массы.
• Заполнить отверстие составом на 2/3 глубины, начиная со дна отверстия. Для работы потребуется выпрессовочный пистолет. Установка в пустотелые материалы осуществляется с помощью сетчатой гильзы.
• Сразу установить резьбовую шпильку, медленно вдавливая ее в химический состав ввинчивающими движениями.
• После вкручивания необходимо оставить крепеж на время застывания. До застывания положение шпильки можно регулировать. Время затвердевания зависит от температуры основания (см. таблицу).

Установка в полнотелый материал

Установка в пустотелый материал

Время схватывания

Температура материала основания	Время схватывания	Время до нагрузки
+10 °С	6 мин.	60 мин.
+5 °С	6 мин.	80 мин.
0 °С	10 мин.	2,5 часа
–5 °С	20 мин.	5 часов
–10 °С	35 мин.	10 часов
–15 °С	55 мин.	16 часов
–20 °С	75 мин.	24 часа

Допустимые нагрузки

Размеры, параметры установки и нагрузки для шпильки DIN975, класс прочности 5.8
Диаметр шпильки	Диаметр бура (d0), мм	Глубина бурения (h1=hnom=hef), мм	Момент затяжки в бетоне | полнотелом и пустотелом кирпиче (Tinst), Нм	Допустимая нагрузка в ненапряжённом бетоне С20/25 | полнотелом кирпиче | пустотелом кирпиче
				Вырыв (Nsk), кН	Срез (Vsk), кН
М8	10	80	10 | 8	8,6 | 1,7 | 0,4	5,1 | -- | --
М10	12	90	20 | 8	13,5 | 1,7 | 0,4	8,6 | -- | --
М12	14	110	40 | 8	19,7 | 1,7 | 0,4	12,0 | -- | --
М16	18	125	80 | --	28,0 | -- | --	22,3 | -- | --
М20	24	170	120 | --	44,4 | -- | --	34,9 | -- | --
М24	28	210	160 | --	61,0 | -- | --	50,3 | -- | --
М30	35	270	200 | --	93,9 | -- | --	65,5 | -- | --

h₁ – минимальная глубина бурения
h_nom – минимальная глубина анкеровки
h_ef – эффективная глубина анкеровки

Минимальные краевые и межосевые расстояния при установке

Диаметр шпильки	Минимально допустимое расстояние от оси шпильки до края материала*	Минимальное допустимое расстояние между осями шпилек*	Минимальная допустимая для установки химического анкера толщина материала основания
М8	40 мм	40 мм	110 мм
М10	50 мм	50 мм	120 мм
М12	60 мм	60 мм	140 мм
М16	80 мм	80 мм	161 мм
М20	100 мм	100 мм	218 мм
М24	120 мм	120 мм	266 мм

* Возможность уменьшения краевых и межосевых расстояний требует дополнительного расчёта нагрузки.

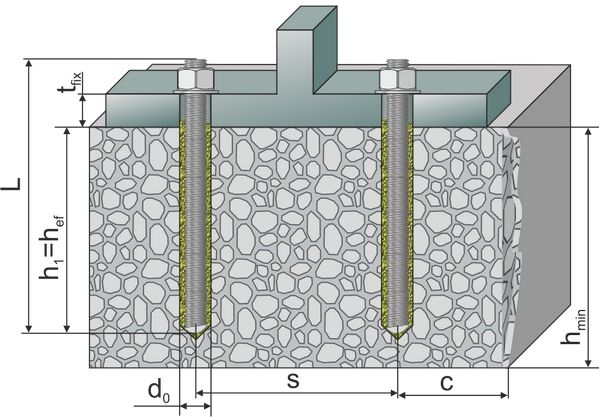

Описание параметров установки

• L - общая длина шпильки
• d_f - диаметр отверстия в прикрепляемом материале
• SW - размер гайки «под ключ»
• SW_hex - размер шестигранной головки на шпильке KEVA
• t_fix - максимальная толщина прикрепляемого материала
• d₀ - диаметр сверления
• h₁ - минимальная глубина сверления
• h_nom - минимальная глубина анкеровки
• h_ef - эффективная глубина анкеровки
• h_min - минимальная допустимая для установки химического анкера толщина материала основания
• T_inst - момент затяжки
• s - Расстояние между осями шпилек при химической анкеровке
• c - Расстояние от оси шпильки до края материала основания

Характеристики

• Бренд
  Фиксар
• Объем (мл)
  410
• Единицы измерения
  шт
• Артикул
  601103410
• Материал
  Винилэстер
• Название на упаковке (ориг. название)
  М-410

• для бетона
• винилэстер
• 410 мл
