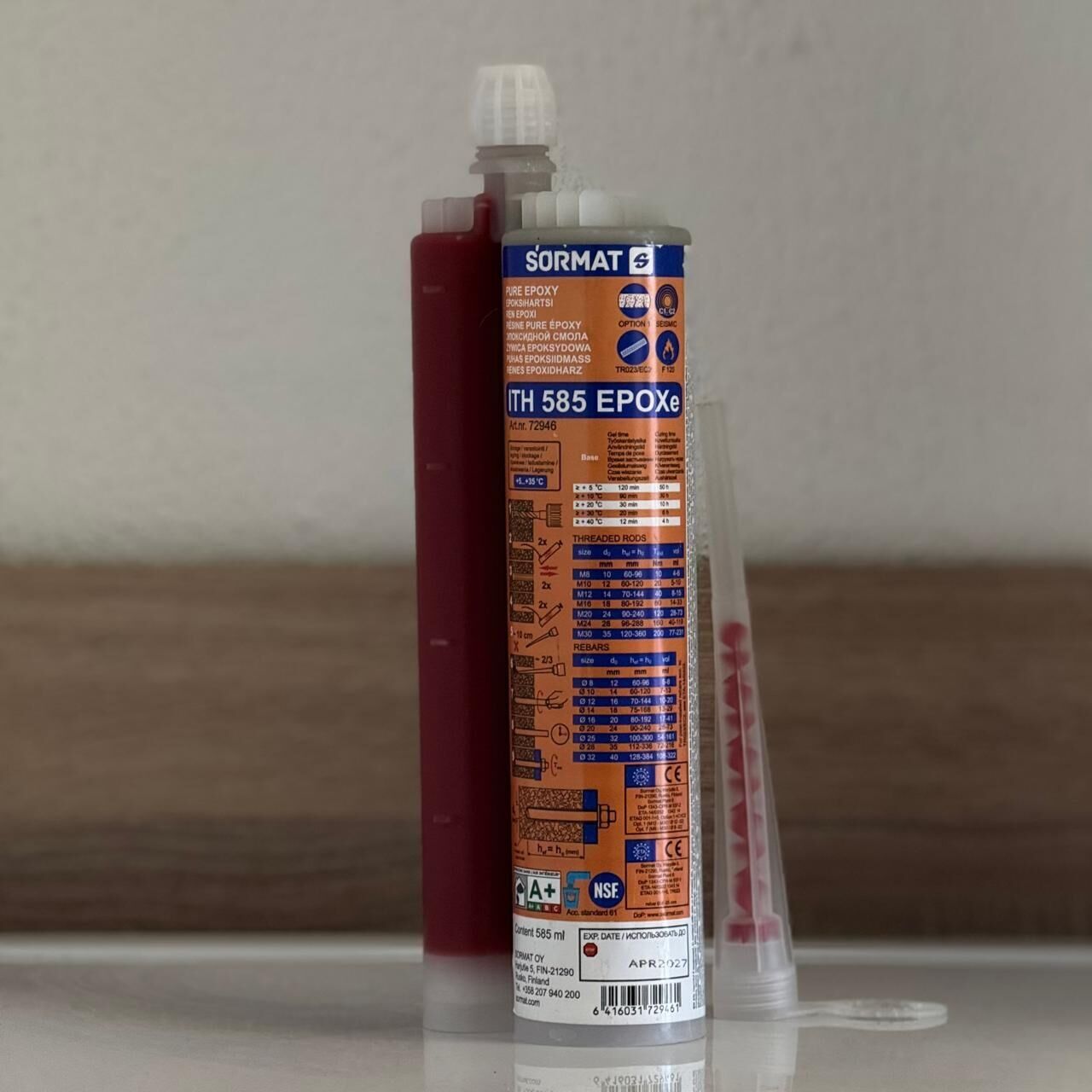

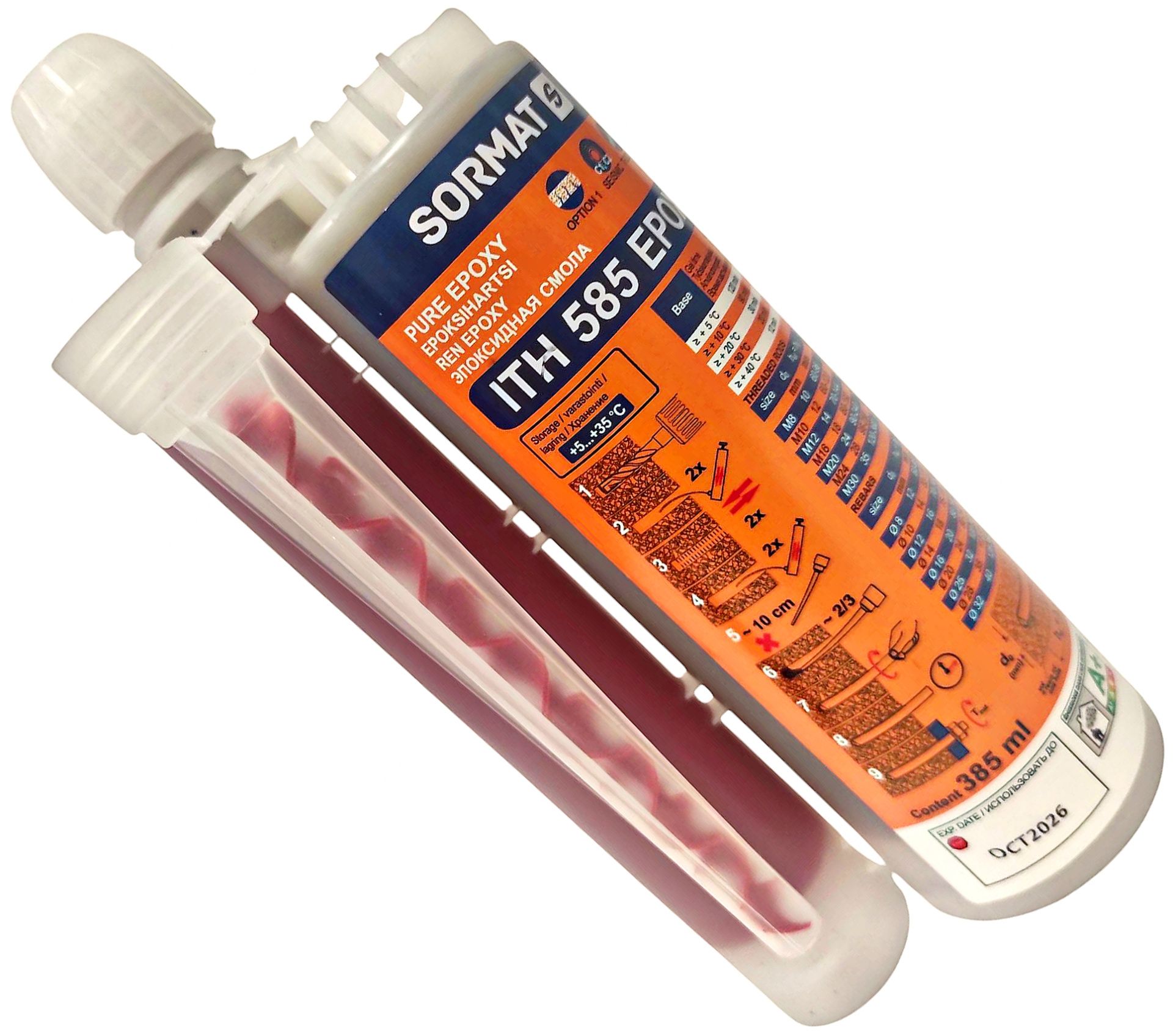

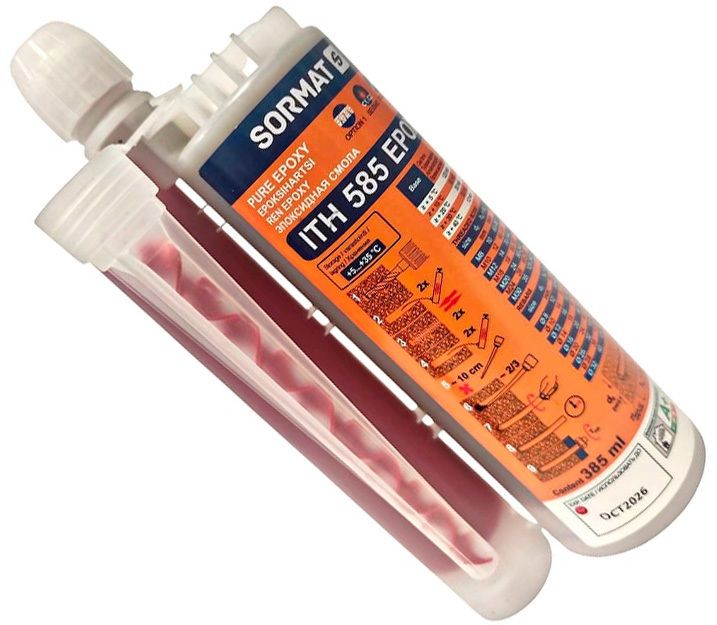

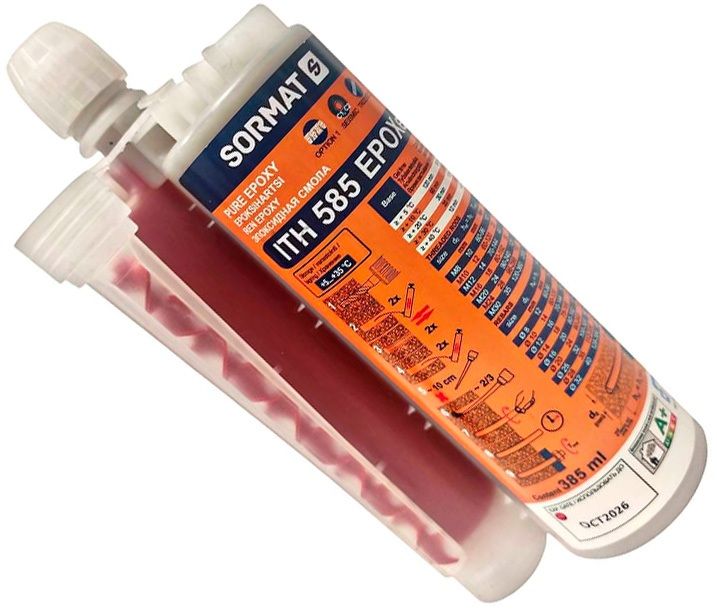

Химический анкер 385 мл SORMAT ITH 585 Epoxe 72948, эпоксидная смола, с насадкой и отвердителем

Инъекционный состав 385 мл SORMAT ITH 585 Epoxe 72948 - это высокотехнологичная двухкомпонентная инжекционная масса на основе эпоксидной смолы, предназначенная для профессионального химического крепления. Её основная функция - создание неразъёмных, сверхпрочных и долговечных соединений шпилек, болтов и арматуры в бетоне и других минеральных основаниях, в том числе в условиях повышенных требований к безопасности, влажности и в химически агрессивной среде.

Назначение и ключевые преимущества

Материал является специализированным решением для ответственных креплений в промышленном и гражданском строительстве. Он идеально подходит для монтажа в зонах с высокой статической и динамической нагрузкой, для установки шпилек большого диаметра, а также для соединения с вклеиваемыми арматурными стержнями (для арматурных выпусков). Ключевыми преимуществами являются исключительная химическая стойкость, возможность применения в контакте с питьевой водой (сертификат NSF), работа под водой, в потолочных положениях, а также пригодность для отверстий, просверленных алмазным инструментом.

Состав и технология применения

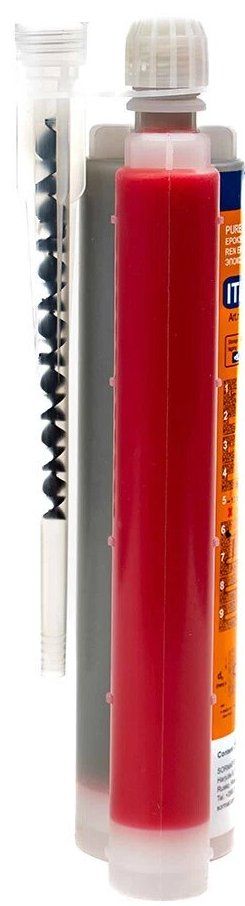

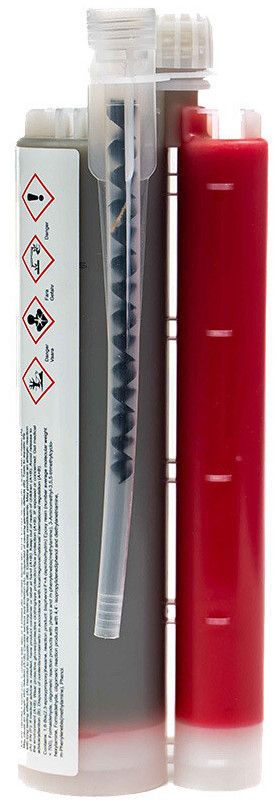

Система поставляется в виде двухкомпонентного картриджа: в основной камере (385 мл) находится эпоксидная смола, во вторичной (200 мл) — затвердитель. При использовании компоненты смешиваются непосредственно в одноразовом статическом смесителе в процессе инжекции, что гарантирует идеальную гомогенность состава и начало контролируемой химической реакции. Продукт не содержит стирола, практически не имеет запаха и отличается низким содержанием летучих органических соединений (ЛОС). Удлинённое время жизнеспособности смеси удобно при работе в условиях высокой температуры окружающей среды или при заполнении глубоких отверстий.

Эксплуатационные параметры

После отверждения масса образует прочное соединение, работоспособное в экстремально широком диапазоне температур. Материал имеет европейское техническое одобрение (ETA Option 1), подтверждающее его соответствие строгим стандартам безопасности и производительности для химических анкеров.

Параметры

Тип продукта	Двухкомпонентная инжекционная эпоксидная масса
Объём картриджа	585 мл (основа 385 мл + затвердитель 200 мл)
Способ смешивания	Через статический смеситель (сопло)
Температурный диапазон эксплуатации	от -40°C до +120°C
Ключевая особенность	Высокая химическая стойкость
Сертификация для питьевой воды	NSF
Допуск для особых условий	Применение после алмазного бурения, монтаж под водой
Профессиональный стандарт	ETA Option 1

Время схватывания и полного отверждения

Температура материала основания	Время схватывания	Время твердения
+40°С	12 мин.	4 часа
+30°С	20 мин.	6 часов
+20°С	30 мин.	10 часов
+10°С	90 мин.	30 часов
+5°С	2 часа	50 часов

Монтаж

• Просверлите отверстие заданного диаметра и глубины (шаг 1);
• Обязательно удалите сверлильную стружку, очистив отверстие ручным насосом и ёршиком. Эту операцию необходимо выполнить до начала монтажа (шаги 2,3,4);
• Поместите капсулу в дозатор и закрепите на нём смесительную насадку; Перед использованием нового баллона выдавите немного смолы, пока смесь не станет однородного цвета (первые 10 см смолы не пригодны к использованию!) (шаг 5);
• Заполните отверстие смолой на 2/3 глубины, начиная от его дна (шаг 6);
• Сразу после заполнения вкрутите в отверстие анкерную шпильку. Удалите излишки смолы, выступившие наружу, и дождитесь её схватывания (шаг 7);
• Установите прикрепляемый элемент и затяните гайку с требуемым крутящим моментом (шаг 8).

Параметры установки и допустимые нагрузки

Тип шпильки											Допустимые нагрузки1)2) в кН сжатый бетон С20/25
	Данные об анкере и прикрепляемом материале			Данные по установке							Вырыв	Срез3)
	Размер	df мм	SW мм	d0 мм	h1 мм	hnom мм	hef мм	hмин мм	vol мл	Tinst Hm	Nsk kH	Vsk kH
М8 х ...	М8	9	13	10	80	80	80	110	5	10	8,6	5,1
М10 х ...	М10	12	17	12	90	90	90	120	7	20	13,8	8,6
М12 х ...	М12	14	19	14	110	110	110	140	12	40	20,0	12,0
М16 х ...	М16	18	24	18	125	125	125	161	22	60	28,0	22,3
М20 х ...	М20	22	30	24	170	170	170	218	52	120	44,4	34,9
М24 х ...	М24	26	36	28	210	210	210	266	87	150	61,0	50,3
М30 х ...	М30	33	46	35	280	280	280	350	180	250	93,9	80,0

1) Нагрузки даны для шпильки 5.8.

2) Бетон считается ненапряженным при внутреннем напряжении σ_L + σ_R ≤ 0. При отсутствии точных данных можно принять σ_R = 3 Н/мм2 (σ_L включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер; σ_R включает напряжение возникшее при усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры).

3) Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x h_ef), разрушение бетона по кромке рассчитывается по ETAG, приложение С, метод расчетов А.

Диаметр арматуры А500	d0 mm	hnom mm	vol ml	Допустимые нагрузки1)2) в kH сжатый в бетон С20/25
				Вырыв Nsk	Срез 3) Vsk
8	12	80	7	8,6	6,7
10	14	90	10	12,1	10,5
12	16	110	15	17,8	14,8
16	20	125	27	26,0	26,2
20	24	170	52	40,6	41,4
25	32	210	113	57,5	61,3
28	35	250	161	69,8	67,4
32	40	280	235	85,0	81,4

Размер	Номинальный размер
df	отверстие в прикрепляемом материале
SW	размер гайки под ключ
d0	диаметр сверла
h1	мин. глубина сверления
hnom	мин. глубина анкеровки
hef	эффективная глубина анкеровки
hмин	мин. толщина бетона
vol	теор. объем заполнения отверстия
Tinst	момент затяжки

Огнестойкость

Время огнестойкости в сочетании с резьбовыми стержнями (от M8 до M30), изготовленными из оцинкованной стали, класс прочности 5.8 или выше, а также из нержавеющей стали A4-70.

	Огнестойкость в минутах
Размер анкера	30 max F [kN]	60 max F [kN]	90 max F [kN]	120 max F [kN]
М8	≤ 0,90	≤ 0,50	≤ 0,30	≤ 0,20
М10	≤ 3,20	≤ 1,80	≤ 1,10	≤ 0,75
М12	≤ 4,20	≤ 2,30	≤ 1,40	≤ 0,90
М16	≤ 8,25	≤ 5,30	≤ 3,80	≤ 3,00
М20	≤ 17,25	≤ 10,20	≤ 6,70	≤ 5,00
М24	≤ 24,85	≤ 14,75	≤ 9,70	≤ 7,20
М30	≤ 39,50	≤ 23,40	≤ 15,40	≤ 11,35
