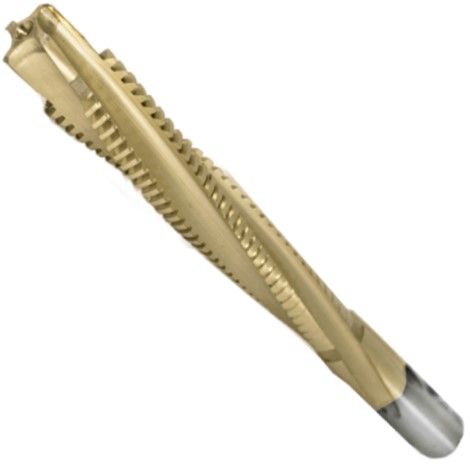

Метчик-протяжка трапецеидальный левый Tr26х5 мм L265 Р6М5 TiN РИ ri.291.78

Метчик-протяжка трапецеидальный левый Tr26х5 LH, L=265 мм (Р6М5, класс точности H6) РИ ri.291.78 — это высокопроизводительный инструмент премиального сегмента для нарезания левой трапецеидальной резьбы диаметром 26 мм с шагом 5 мм и углом профиля 30 градусов (ГОСТ 24737-81 / DIN 103).

Инструмент выполнен в виде метчика-протяжки с экстремально большой длиной (265 мм) и защищен специальным золотым износостойким покрытием нитрид титана (TiN). Класс точности H6 гарантирует минимальные допуски и прецизионную точность изготавливаемого резьбового сопряжения.

Применение

• Целевые детали: нарезание резьбы в массивных ходовых гайках, каретках токарно-винторезных и фрезерных станков, силовых передачах тяжелых прессов, винтовых домкратах и подъемных механизмах.
• Материалы обработки: легированные, улучшенные и нержавеющие стали, высокопрочный чугун, а также специальные антифрикционные сплавы (оловянно-фосфористая бронза БрОФ, алюминиевая бронза БрАЖ), традиционно применяемые для пар трения.
• Способы нарезки: исключительно машинный (на мощных токарных, радиально-сверлильных станках и обрабатывающих центрах с ЧПУ) на низких скоростях с подачей СОЖ под давлением.

Особенности

• Концепция «метчик-протяжка»: инструмент имеет очень длинную, пологую режущую (заборную) часть. Зубья увеличиваются в размерах микронами от начала к концу. Инструмент работает по принципу протягивания/проталкивания, последовательно срезая металл тонкими слоями, что полностью заменяет комплект из 2–3 обычных метчиков.
• Золотое износостойкое покрытие (TiN): напыление нитрида титана повышает поверхностную твердость режущих кромок до 2300 HV, значительно снижает коэффициент трения и защищает металл от налипания вязкой стружки (особенно актуально для бронзы и нержавейки).
• Класс точности H6: обеспечивает изготовление резьбы с минимальным зазором. Это исключает осевой люфт («мертвый ход») в ходовых винтах станков и прецизионных исполнительных механизмах.
• Левое вращение (LH): канавки и профиль ориентированы против часовой стрелки, формируя резьбу для приводных валов с правым вращением, чтобы избежать самооткручивания гайки.

Преимущества

• Нарезание за один проход: конструкция протяжки позволяет отказаться от многоступенчатой технологии (черновой/средний/чистовой метчики), экономя до 70% времени на смену инструмента.
• Сверхвысокий ресурс (благодаря TiN): золотое покрытие увеличивает износостойкость инструмента в 3–5 раз по сравнению со стандартной сталью Р6М5 без покрытия.
• Безупречное качество поверхности: за счет малого съема металла каждым отдельным зубом и низкого трения, боковые стенки трапеции получаются зеркально гладкими, обеспечивая идеальный КПД винтовой пары.
• Снижение осевых и радиальных нагрузок: инструмент плавно распределяет крутящий момент по всей длине, сводя к минимуму риск заклинивания, деформации детали или поломки шпинделя станка.

Размеры

Характеристики

• Бренд
  РИ
• Тип резьбы
  Трапецеидальная
• Тип метчика
  Машинный
• Шаг резьбы (мм)
  5
• Единицы измерения
  шт
• Артикул
  ri.291.78
• Материал
  Р6М5
• Штрих код
