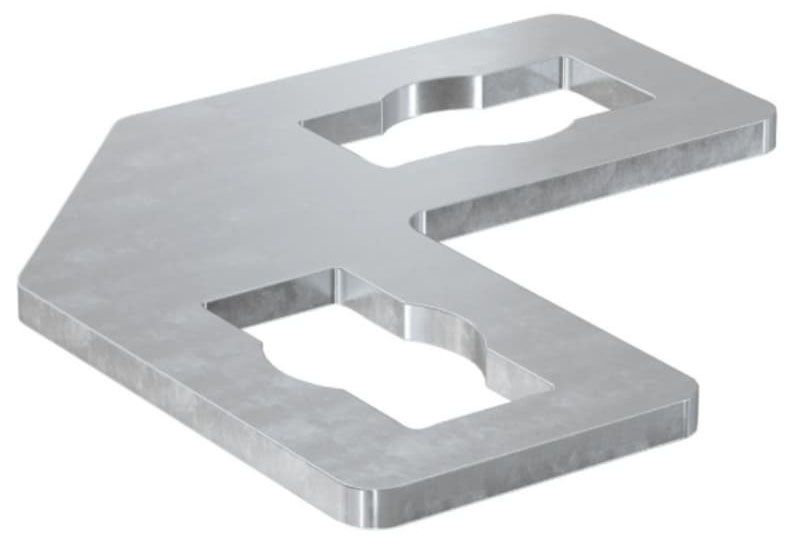

Пластина соединительная для системы FUS PFF 2L Fischer CN 540542

Соединительная пластина PFF 2L Fischer CN 540542  - это угловой элемент для быстрого и надежного соединения профилей монтажной системы FUS под прямым углом. Она является частью системы сквозного монтажа и предназначена для создания неразъемных узлов без применения сварки. Изготовлена из стали Q235b толщиной 4 мм. В каждой из ее частей выполнено по одному фигурному отверстию, что дает 2 точки крепления. Благодаря такому исполнению она позволяет надежно стянуть основной профиль и примыкающую к нему консоль или другой профиль.

Особенности

• Угловая форма и толщина стали 4 мм обеспечивают высокую жесткость узла, что позволяет использовать пластину для создания опорных конструкций под трубопроводы, вентиляцию и кабельные трассы.
• Отверстия пластины полностью совместимы с элементами для сквозного монтажа PFCN 41, что гарантирует простой и точный монтаж.
• Для обеспечения максимальной устойчивости и жесткости узла пластины PFF 2L всегда рекомендуется устанавливать попарно.
• Версия с горячим цинкованием (HDG) идеально подходит для использования как внутри, так и снаружи помещений, в том числе в условиях повышенной влажности.

Монтаж

• Приложите пластину PFFF 2L HDG к шине FUS в месте углового соединения.
• Совместите отверстия пластины с пазом монтажной шины и установите элемент сквозного монтажа PFCN.
• Вставьте крепеж и предварительно затяните соединение, сохранив возможность выровнять положение узла.
• После проверки угла 90° и положения профилей выполните окончательную затяжку соединения.

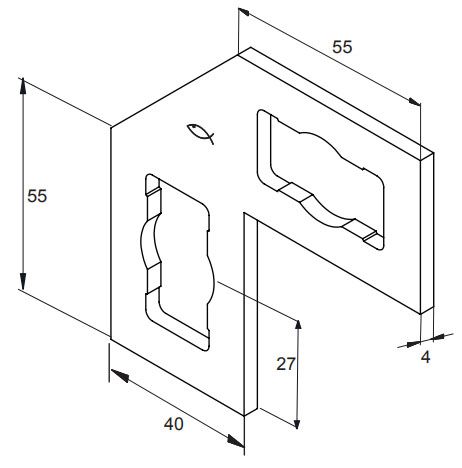

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Артикул
  540542
• Материал
  Горячий цинк (HDG)
• Штрих код
