Пластина соединительная для системы FUS PFF 3T Fischer CN 540543

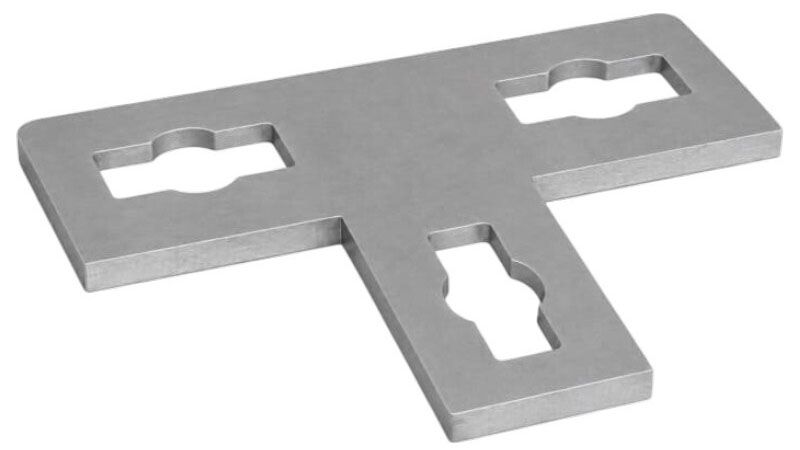

Соединительная пластина PFF 3T Fischer 540543 - это крепежный элемент для монтажной системы FUS, который служит для создания жестких узлов в местах ответвления профилей под прямым углом. Т-образная форма с тремя монтажными отверстиями позволяет фиксировать основную шину и примыкающий профиль в едином узле. Отверстия совместимы с элементами сквозного монтажа PFCN системы FUS.  Элемент применяют в местах ответвления профилей при формировании рам, опорных конструкций для трубопроводов, вентиляционных линий и кабельных трасс.

Особенности

• Т-образная форм специально разработана для сборки узлов ответвления, где необходимо соединить профили под углом 90°.
• Три точки крепления: два отверстия фиксируют основную шину, одно - примыкающий профиль, обеспечивая жесткость соединения.
• Оптимальная толщина стали 4 мм сохраняет жесткость узла без значительного увеличения габаритов конструкции.
• Отверстия полностью совместимы с элементами PFCN для быстрого и надежного монтажа.
• Благодаря горячему цинкованию (не менее 45 мкм), крепежный элемент подходит для использования как внутри, так и снаружи помещений.

Монтаж

• Приложите пластину PFF 3T HDG к месту Т-образного соединения шин FUS
• Совместите фигурные отверстия пластины с пазами профилей и установите элементы PFCN.
• Предварительно затяните крепеж, затем выровняйте положение профилей.
• После проверки геометрии узла выполните окончательную затяжку соединения.

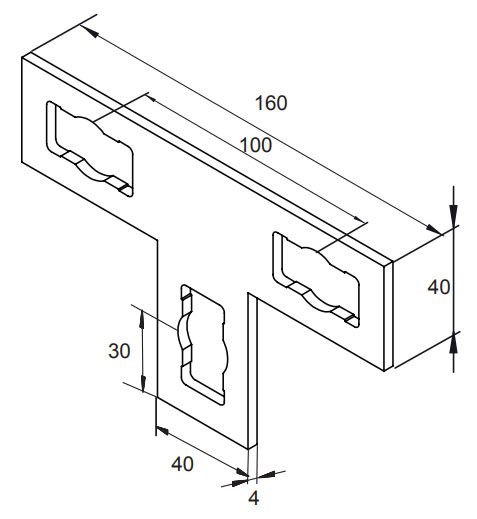

Размеры

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Артикул
  540543
• Материал
  Горячий цинк (HDG)
• Штрих код
