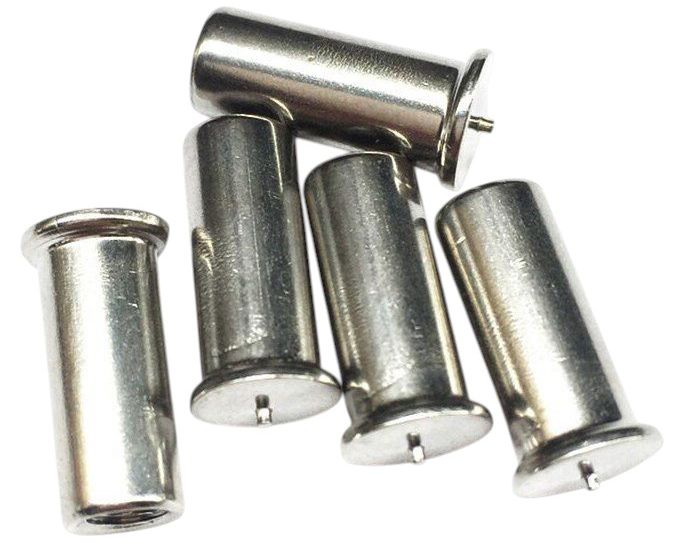

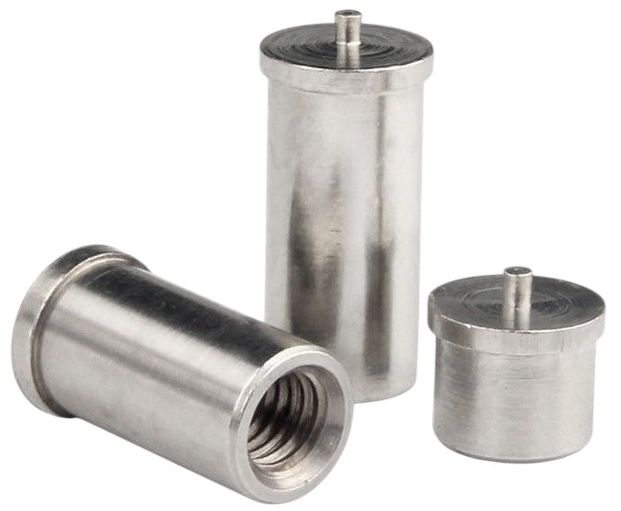

Втулка резьбовая приварная IT ISO 13918, нержавеющая сталь А2
.jpg)
.jpg)
.jpg)
.jpg)
Ваш консультант Анастасия
7 (921) 091-15-13- Приварной крепеж для конденсаторной сварки CD.
- Втулка с внутренней метрической резьбой и фланцем, тип IT.
- Стандарт: ISO 13918, ГОСТ 55738-2013.
- Для получения постоянной резьбовой стойки на металлической поверхности.
- Надежное крепление даже при малой толщине металла.
- Высокая прочность на отрыв, сдвиг и кручение.
- Совместимость со стандартными болтами, винтами, шпильками.
- Материал: нержавеющая сталь А2
- Устойчивость к влаге, водяному пару, смазочным маслам, бензинам и многим химическим веществам.
- Высокая морозостойкость и теплостойкость.
- Стойкость к хрупкому разрушению при превышении допустимых значений усилия затяжки.
- Номинальная резьба: от М3 до М6
- Длина: от 6 до 30 мм
Втулка резьбовая приварная IT ISO 13918, нержавеющая сталь А2 – крепежный элемент в виде металлического цилиндра, имеющий внутреннюю основную метрическую резьбу, с небольшим фланцем на конце. Фланец предназначен для приваривания к листовому металлу или массивным заготовкам для получения постоянной резьбовой стойки. Используется для навески оборудования, а так же фиксации этого оборудования с помощью болта. Соединение имеет повышенные характеристики на отрыв, сдвиг и поворот, а также позволяет равномерно распределить нагрузку по всей поверхности крепления. Для монтажа не нужны дополнительные подготовительные операции (сверление, зенковка и т.п.).
Используются для монтажа
- Элементов трубопроводных и звукоизоляционных систем
- Элементов электротехники: заземляющих лепестков, хомутов для фиксации кабелей проводки
- Воздуховодов и вентиляции, огнеупорных, изоляционных и жаропрочных компонентов
- Шкафов и панелей для электрического оборудования
- Дверей, стенных панелей, табличек и знаков.
Приварка крепежа
Для установки потребуется дополнительное сварочное оборудование. Предпочтительнее использование конденсаторной сварки, т.к. приваривание происходит моментально за счёт расплавления поверхности шляпки и листа (детали). Крепёж углубляется в расплав за счет пружины сварочного пистолета. Происходит адгезия металла из кончика шпильки в деталь. Приваривание метиза возможно к листовому металлу от 0,5 мм, не повреждая лист с обратной стороны (важен выбор правильного режима сварки).
Метиз позволяет распределять нагрузку равномерно по всей поверхности крепления, при превышении допустимой нагрузки деформироваться будет крепеж, место крепления останется неизменным.
Свойства
Втулка резьбовая приварная ISO 13918 выдерживает такие же высокие механические нагрузки, как и ее аналоги из углеродистых сталей классов повышенной прочности. Она устойчива к атмосферным воздействиям, температурным колебаниям, воде и водяному пару, горюче-смазочным материалам и многим химическим веществам.
Размеры
|
Номинальный диаметр d1±0,1, мм |
Диаметр внутренней резьбы D6, мм |
Длина l1=l2, мм |
Длина резьбы b, мм |
Диаметр втулки в зоне сварки d2±0,2, мм |
Диаметр наконечника d4±0,08, мм |
Высота фланца h1, мм |
Длина расплавляемого наконечника l3±0,05, мм |
Угол наконечника a±1° |
| 5 | М3 | 6-30 | 5 | 6,5 | 0,75 | 0,7-1,4 | 0,80 | 3° |
| 6 | М4 | 8-30 | 6 | 7,5 | 0,75 | 0,7-1,4 | 0,80 |
3° |
| 7,1 | М5 | 10-30 | 7,5 | 9,0 | 0,75 | 0,8-1,4 | 0,85 |
3° |
| 8 | М7 | 10-20 | 9 | 11,2 | 0,75 |
0,8-1,4 |
0,85 |
3° |
* l2≈l1-0,3 мм
Характеристики
-
ГОСТ55738-2013
-
ISO13918
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
