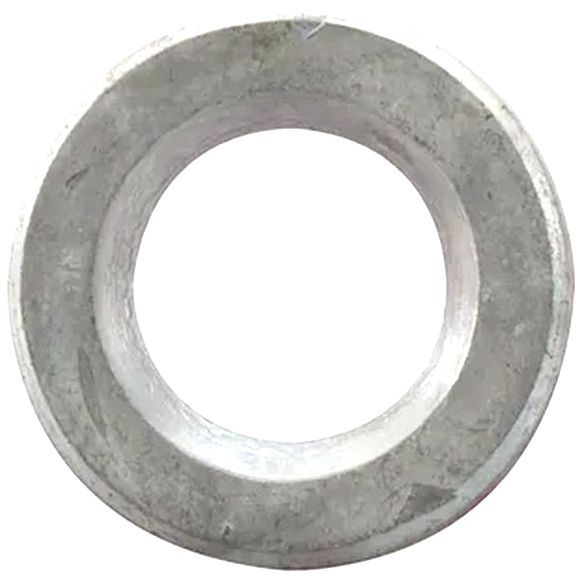

Шайба с фаской ГОСТ 32484.6, сталь с цинк-ламельным покрытием
- Плоская шайба распределяет нагрузку и защищает поверхность, позволяя увеличить силу затягивания гайки.
- Для комплектации шестигранных болтов, винтов, гаек с увеличенными размерами под ключ.
- Принадлежит к нормальному ряду стандартных плоских шайб.
- Исполнение с внутренней и внешней фасками, которые улучшают прилегание.
- Закалена и отпущена для избавления от внутреннего напряжения.
- Оцинкована цинк-ламельным способом для долговечной защиты от коррозии и высоких температур.
- Для соединений с предварительным натяжением.
Шайба стальная закаленная и отпущенная плоская с фаской ГОСТ 32484.6 с цинк-ламельным покрытием - специальный крепежный элемент для соединений с предварительным натяжением. Является частью болтового комплекта, куда помимо неё входят болт и гайка с увеличенным размером под ключ. Используется для увеличения опорной поверхности резьбового крепежа, что позволяет приложить большое усилие затяжки.
Наличие фасок
В отличие от подобной ей шайбы ГОСТ 32484.5, имеет фаски: внешнюю и внутри отверстия. Фаски облегчают установку шайбы на болт или шпильку, особенно в случаях, когда резьба повреждена или загрязнена. Также фаски предотвращают повреждение поверхности детали острыми краями шайбы и обеспечивают более плотное прилегание, благодаря чему лучше распределяется нагрузка и уменьшается концентрация напряжений в месте контакта шайбы с поверхностью.
Покрытие
Крепёж имеет покрытие, нанесённое цинк-ламельным способом (регулируется ISO 10683). На детали наносят чешуйки (хлопья) из цинка и алюминия, соединенных трехмерной решеткой из оксидов титана или хрома. Такой симбиоз металлов создает непроницаемый для влаги защитный слой, средняя толщина которого составляет 10-15 микрон. Покрытие дополнено интегрированной смазкой только в верхнем слое, без Cr (IV). Продолжительность испытания в нейтральном солевом тумане (красная ржавчина) - 480 часов.
Применение
Болтовой комплект (болт, гайка, шайба) ГОСТ 32484 предназначен для сборки тяжелых металлоконструкций. Его предпочтительно использовать в сдвигоустойчивых (фрикционных) соединениях стальных конструкций мостов при больших сдвигающих нагрузках, а также в соединениях, нагруженных изгибающим моментом, подверженных динамическим нагрузкам, и во фланцевых узлах, работающих под давлением. Шайба может использоваться в обеих системах болтовых комплектов: HV и HR.

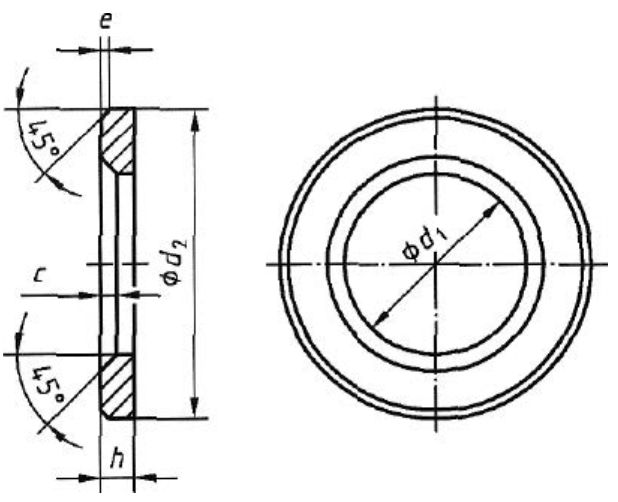

Размеры
| Диаметр резьбы | М16 | М20 | М30 |
| Внутренний диаметр, d1 | 17 | 21 | 31 |
| Внешний диаметр, d2 | 30 | 37 | 56 |
| Высота, h | 4 | 4 | 5 |
| Глубина внутренней фаски, c | 1,8 - 1,9 | 2 - 2,5 | 2,5 - 3 |
| Глубина внешней фаски, e | 0,75 | 0,75 | 1 |
все размеры указаны в мм
Характеристики
-
Тип шайбыПлоская (обычная)
-
ГОСТ32484.6
-
Единицы измеренияшт
-
МатериалСталь с цинк-ламельным покрытием
