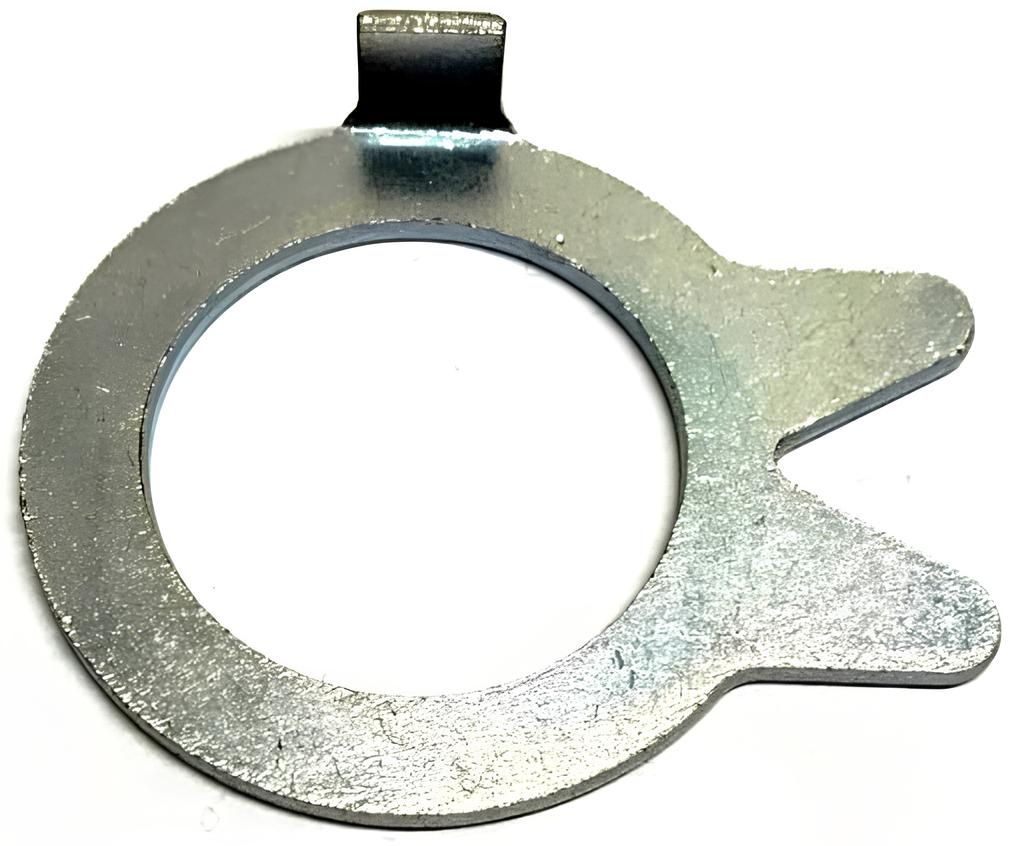

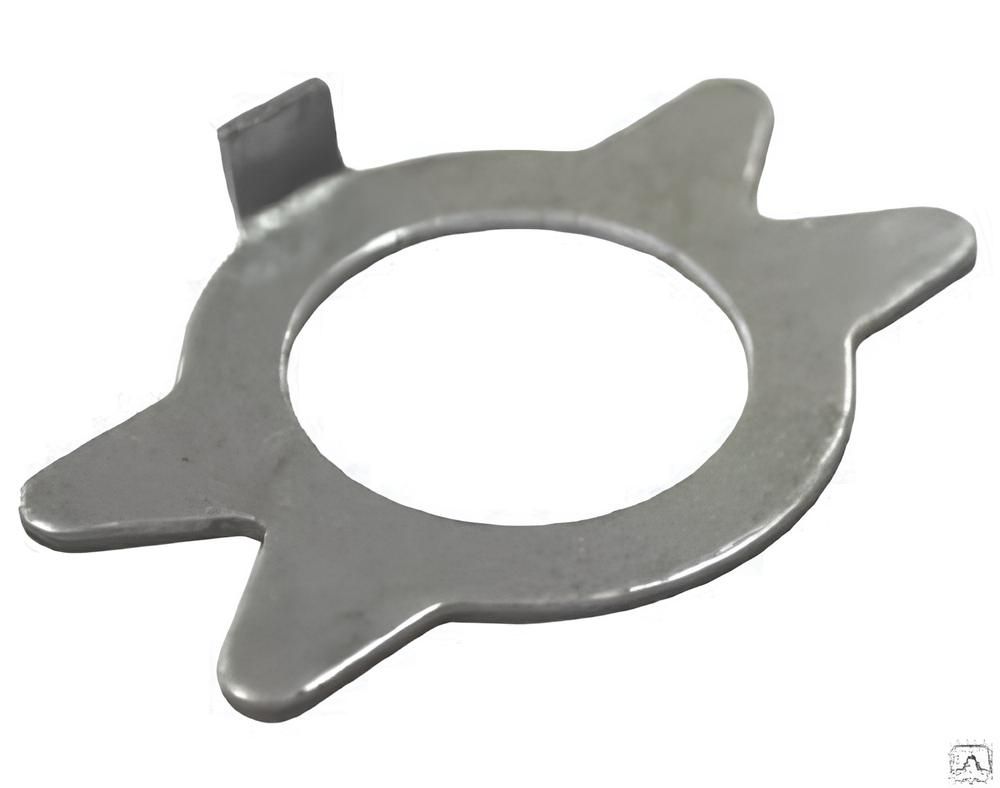

Шайба стопорная с носком ГОСТ 13465-77, оцинкованная сталь

Код товара: WN00332534

Сталь оцинкованная (гальваническое цинкование)

2 фото

Внешний вид товара может отличаться от представленного на изображении

2 позиции

Для стопорения шестигранных болтов и гаек с нормальными размерами под ключ.
Тип шайбы: с отгибным носком и лапками.
Материал: пластичная углеродистая сталь с гальваническим цинковым покрытием.
Обеспечивает 100% механическую защиту от раскручивания при экстремальной вибрации.
Требует наличия ответного отверстия/паза в корпусе детали для фиксации носка.
Фиксация достигается за счет загиба лапок.
Применение: тяжелое машиностроение, станкостроение, редукторы, двигатели и турбины.
Не используется в высоконагруженных соединениях.
Цинковое гальваническое покрытие продлевает срок службы в условиях нормальной и повышенной влажности.

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Внутренний диаметр (мм) Внешний диаметр (мм) Под резьбу Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Внутренний диаметр (мм) Внешний диаметр (мм) Под резьбу Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Шайба стопорная с носком 16 мм ГОСТ 13465-77, оцинкованная сталь

WN00313679

М16

Внутренний диаметр (мм) 17

Внешний диаметр (мм) 24

Под резьбу М16

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М16

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 24 мм ГОСТ 13465-77, оцинкованная сталь

WN00313681

М24

Внутренний диаметр (мм) 25

Внешний диаметр (мм) 36

Под резьбу М24

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М24

Толщина шайбы (мм)

руб.

1 шт

Стопорная шайба с носком ГОСТ 13465-77 (исполнения 1 и 2) — это специализированный защитный крепежный элемент класса точности А, изготовленный из углеродистой оцинкованной стали. Предназначена для жесткой механической блокировки шестигранных болтов и гаек от самопроизвольного отвинчивания в узлах, подверженных высоким вибрационным, ударным и циклическим нагрузкам.

Принцип работы

Носок (выступ): направлен радиально наружу от тела шайбы и имеет изогнутую форму. При монтаже он закладывается в специально подготовленный паз или просверленное технологическое отверстие в сопрягаемой станине (основании конструкции). Это намертво блокирует прокручивание самой шайбы.
Отгибной лепесток: после затяжки гайки или болта с расчетным усилием, круглая пластина шайбы (или ее часть) отгибается вверх с помощью зубила/пассатижей, плотно прижимаясь к одной из плоских граней шестигранника. Крепеж физически не может начать вращение.
Одноразовое использование: данный крепеж относится к категории расходных материалов. Повторный разгиб и сгиб лапки приводит к критическому усталостному разрушению металла.

Материал

Шайбы штампуются из пластичной низкоуглеродистой марки стали, которая выдерживает деформацию загиба без образования микротрещин. Гальваническое цинковое покрытие позволяет применять шайбу не только в сухих и закрытых конструкциях, но и в условиях переменной и повышенной влажности, где коррозионная стойкость является приоритетом.

Аналоги ГОСТ 13465-77:

DIN 93 / DIN 463 / ГОСТ 13463-77: близкие функциональные аналоги, но вместо носка они имеют плоские длинные лапки. Стопорение происходит за счет загиба лапки за край (торец) детали, а не вглубь специального паза.
ГОСТ 13466-77: единственный полный конструктивный аналог. Это уменьшенная стопорная шайба с носком для метизов с уменьшенными размерами под ключ.

Размеры

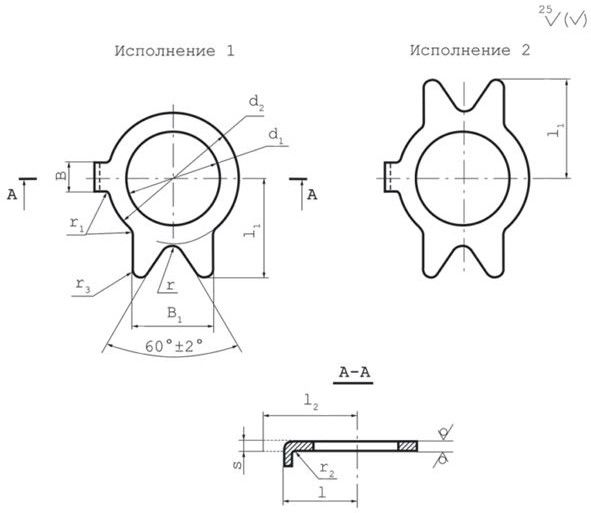

Шайба ГОСТ 13465-77 - схема

Номинальный диаметр резьбы болта или гайки d	Внутренний диаметр d1	Внешний диаметр d2	Ширина носка B	Ширина лапок B1	Размер L	Размер L1	Толщина s	Размер r	Размер r1	r2	Несимметричность лапок относительно осей отверстия d1
Номинальный диаметр резьбы болта или гайки d	Внутренний диаметр d1	Внешний диаметр d2	h14		j15		Толщина s	Предел отклонения размеров от 1 мм и более по J16; размеров менее 1 мм+-0,1		r2	Несимметричность лапок относительно осей отверстия d1
3	3.2	5.5	3	4.0	12	5.0	0.5	0.5	0.5	0.2	0.25
4	4.3	7.0	4	5.0	14	6.0	0.5	0.5	0.5	0.5	0.30
5	5.3	8.0	5	6.0	16	7.5	0.5	0.5	0.5	0.5	0.30
6	6.4	10.0	6	7.5	18	9.0	0.8	0.5	0.5	0.8	0.30
8	8.4	14.0	8	9.0	20	11.0	1.0	0.5	1.0	1.2	0.30
10	10.5	17.0	10	10.0	22	13.0	1.0	1.2	2.0	1.2	0.30
12	13.0	19.0	12	12.0	28	15.0	1.0	1.2	2.0	1.6	0.40
(14)	15.0	22.0	12	12.0	28	15.0	1.0	1.2	2.0	1.6	0.40
16	17.0	24.0	15	15.0	32	20.0	1.0	1.2	2.0	1.6	0.40
(18)	19.0	27.0	18	18.0	36	22.0	1.0	1.2	2.0	2.0	0.40
20	21.0	30.0	18	18.0	36	24.0	1.0	1.2	2.0	2.0	0.40
(22)	23.0	32.0	20	20.0	42	25.0	1.0	1.6	3.0	2.5	0.40
24	25.0	36.0	20	20.0	42	28.0	1.0	1.6	3.0	2.0	0.40
(27)	28.0	41.0	24	24.0	48	30.0	1.6	1.6	3.0	3.0	0.40
30	31.0	46.0	26	26.0	52	32.0	1.6	1.6	3.0	4.0	0.40
36	37.0	55.0	30	30.0	60	38.0	1.6	2.0	3.0	5.0	0.50
42	43.0	65.0	36	36.0	70	42.0	1.6	2.0	4.0	8.0	0.50
48	50.0	75.0	40	40.0	80	50.0	1.6	2.0	4.0	8.0	0.50

все размеры указаны в мм

Характеристики

Тип шайбы

Стопорная
ГОСТ

13465-77
Единицы измерения

шт
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Tap washers with a tap

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
