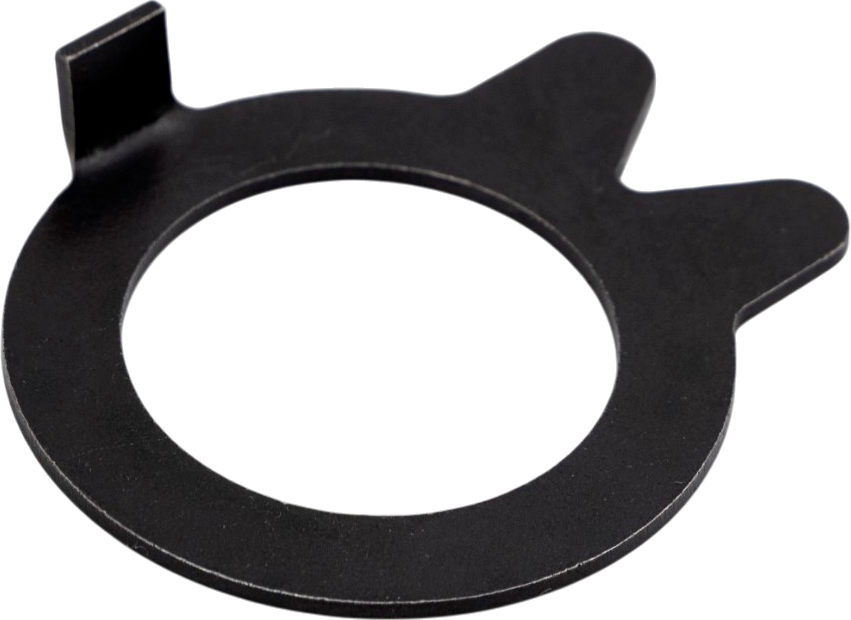

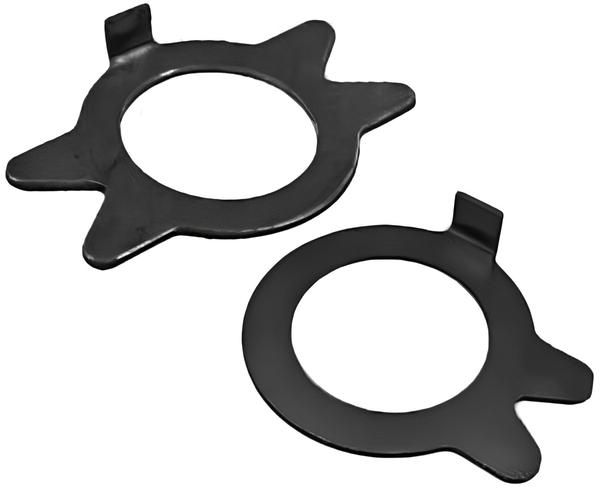

Шайба стопорная с носком ГОСТ 13465-77, сталь без покрытия

Код товара: WN00332533

2 фото

Внешний вид товара может отличаться от представленного на изображении

11 позиций

Для стопорения шестигранных болтов и гаек с нормальными размерами под ключ.
Тип шайбы: с отгибным носком и лапками.
Материал: пластичная углеродистая сталь без покрытия (черная).
Обеспечивает 100% механическую защиту от раскручивания при экстремальной вибрации.
Требует наличия ответного отверстия/паза в корпусе детали для фиксации носка.
Фиксация достигается за счет загиба лапок.
Применение: тяжелое машиностроение, станкостроение, редукторы, двигатели и турбины.
Не используется в высоконагруженных соединениях.
Условия эксплуатации: умеренная влажность.

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Внутренний диаметр (мм) Внешний диаметр (мм) Под резьбу Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Внутренний диаметр (мм) Внешний диаметр (мм) Под резьбу Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Шайба стопорная с носком 6 мм ГОСТ 13465-77, сталь без покрытия

WN00313674

6,4

М6

0,8

Внутренний диаметр (мм) 6,4

Внешний диаметр (мм) 10

Под резьбу М6

Толщина шайбы (мм) 0,8

Внутренний диаметр (мм)

6,4

Внешний диаметр (мм)

Под резьбу

М6

Толщина шайбы (мм)

0,8

руб.

1 шт

Шайба стопорная с носком 48мм ГОСТ 13465-77 (20.01.016)

WN00313136

—

Внутренний диаметр (мм) —

Внешний диаметр (мм) —

Под резьбу —

Толщина шайбы (мм) —

Внутренний диаметр (мм)

—

Внешний диаметр (мм)

—

Под резьбу

—

Толщина шайбы (мм)

—

300

руб.

Шайба стопорная с носком 8 мм ГОСТ 13465-77, сталь без покрытия

WN00313675

8,4

М8

Внутренний диаметр (мм) 8,4

Внешний диаметр (мм) 14

Под резьбу М8

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

8,4

Внешний диаметр (мм)

Под резьбу

М8

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 10 мм ГОСТ 13465-77, сталь без покрытия

WN00313676

10,5

М10

Внутренний диаметр (мм) 10,5

Внешний диаметр (мм) 17

Под резьбу М10

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

10,5

Внешний диаметр (мм)

Под резьбу

М10

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 12 мм ГОСТ 13465-77, сталь без покрытия

WN00313677

М12

Внутренний диаметр (мм) 13

Внешний диаметр (мм) 19

Под резьбу М12

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М12

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 14 мм ГОСТ 13465-77, сталь без покрытия

WN00313678

М14

Внутренний диаметр (мм) 15

Внешний диаметр (мм) 22

Под резьбу М14

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М14

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 16 мм ГОСТ 13465-77, сталь без покрытия

WN00292343

М16

Внутренний диаметр (мм) 17

Внешний диаметр (мм) 24

Под резьбу М16

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М16

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 18 мм ГОСТ 13465-77, сталь без покрытия

WN00292344

М18

Внутренний диаметр (мм) 19

Внешний диаметр (мм) 27

Под резьбу М18

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М18

Толщина шайбы (мм)

33 руб. 23

руб.

1 шт

Шайба стопорная с носком 20 мм ГОСТ 13465-77, сталь без покрытия

WN00292345

М20

Внутренний диаметр (мм) 21

Внешний диаметр (мм) 30

Под резьбу М20

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М20

Толщина шайбы (мм)

Цена обновляется

1 шт

Шайба стопорная с носком 24 мм ГОСТ 13465-77, сталь без покрытия

WN00313680

М24

Внутренний диаметр (мм) 25

Внешний диаметр (мм) 36

Под резьбу М24

Толщина шайбы (мм) 1

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М24

Толщина шайбы (мм)

руб.

1 шт

Шайба стопорная с носком 42 мм ГОСТ 13465-77, сталь без покрытия

WN00313682

М42

1,6

Внутренний диаметр (мм) 43

Внешний диаметр (мм) 65

Под резьбу М42

Толщина шайбы (мм) 1,6

Внутренний диаметр (мм)

Внешний диаметр (мм)

Под резьбу

М42

Толщина шайбы (мм)

1,6

221

руб.

1 шт

Стопорная шайба с носком ГОСТ 13465-77 (исполнения 1 и 2) — это специализированный защитный крепежный элемент класса точности А, изготовленный из углеродистой стали без дополнительного покрытия (черная сталь). Предназначена для жесткой механической блокировки шестигранных болтов и гаек от самопроизвольного отвинчивания в узлах, подверженных высоким вибрационным, ударным и циклическим нагрузкам.

Принцип работы

Носок (выступ): направлен радиально наружу от тела шайбы и имеет изогнутую форму. При монтаже он закладывается в специально подготовленный паз или просверленное технологическое отверстие в сопрягаемой станине (основании конструкции). Это намертво блокирует прокручивание самой шайбы.
Отгибной лепесток: после затяжки гайки или болта с расчетным усилием, круглая пластина шайбы (или ее часть) отгибается вверх с помощью зубила/пассатижей, плотно прижимаясь к одной из плоских граней шестигранника. Крепеж физически не может начать вращение.
Одноразовое использование: данный крепеж относится к категории расходных материалов. Повторный разгиб и сгиб лапки приводит к критическому усталостному разрушению металла.

Материал

Шайбы штампуются из пластичной низкоуглеродистой марки стали, которая выдерживает деформацию загиба без образования микротрещин. Поскольку покрытие отсутствует, изделие имеет естественный металлический (черный) цвет со следами технологической смазки. Подходит для работы в масляной среде или требует последующей покраски узла для защиты от коррозии.

Аналоги ГОСТ 13465-77:

DIN 93 / DIN 463 / ГОСТ 13463-77: близкие функциональные аналоги, но вместо носка они имеют плоские длинные лапки. Стопорение происходит за счет загиба лапки за край (торец) детали, а не вглубь специального паза.
ГОСТ 13466-77: единственный полный конструктивный аналог. Это уменьшенная стопорная шайба с носком для метизов с уменьшенными размерами под ключ.

Размеры

Шайба ГОСТ 13465-77 - схема

Номинальный диаметр резьбы болта или гайки d	Внутренний диаметр d1	Внешний диаметр d2	Ширина носка B	Ширина лапок B1	Размер L	Размер L1	Толщина s	Размер r	Размер r1	r2	Несимметричность лапок относительно осей отверстия d1
Номинальный диаметр резьбы болта или гайки d	Внутренний диаметр d1	Внешний диаметр d2	h14		j15		Толщина s	Предел отклонения размеров от 1 мм и более по J16; размеров менее 1 мм+-0,1		r2	Несимметричность лапок относительно осей отверстия d1
3	3.2	5.5	3	4.0	12	5.0	0.5	0.5	0.5	0.2	0.25
4	4.3	7.0	4	5.0	14	6.0	0.5	0.5	0.5	0.5	0.30
5	5.3	8.0	5	6.0	16	7.5	0.5	0.5	0.5	0.5	0.30
6	6.4	10.0	6	7.5	18	9.0	0.8	0.5	0.5	0.8	0.30
8	8.4	14.0	8	9.0	20	11.0	1.0	0.5	1.0	1.2	0.30
10	10.5	17.0	10	10.0	22	13.0	1.0	1.2	2.0	1.2	0.30
12	13.0	19.0	12	12.0	28	15.0	1.0	1.2	2.0	1.6	0.40
(14)	15.0	22.0	12	12.0	28	15.0	1.0	1.2	2.0	1.6	0.40
16	17.0	24.0	15	15.0	32	20.0	1.0	1.2	2.0	1.6	0.40
(18)	19.0	27.0	18	18.0	36	22.0	1.0	1.2	2.0	2.0	0.40
20	21.0	30.0	18	18.0	36	24.0	1.0	1.2	2.0	2.0	0.40
(22)	23.0	32.0	20	20.0	42	25.0	1.0	1.6	3.0	2.5	0.40
24	25.0	36.0	20	20.0	42	28.0	1.0	1.6	3.0	2.0	0.40
(27)	28.0	41.0	24	24.0	48	30.0	1.6	1.6	3.0	3.0	0.40
30	31.0	46.0	26	26.0	52	32.0	1.6	1.6	3.0	4.0	0.40
36	37.0	55.0	30	30.0	60	38.0	1.6	2.0	3.0	5.0	0.50
42	43.0	65.0	36	36.0	70	42.0	1.6	2.0	4.0	8.0	0.50
48	50.0	75.0	40	40.0	80	50.0	1.6	2.0	4.0	8.0	0.50

все размеры указаны в мм

Характеристики

Тип шайбы

Стопорная
ГОСТ

13465-77
Единицы измерения

шт
Материал

Сталь
Название на упаковке (ориг. название)

Tap washers with a tap
