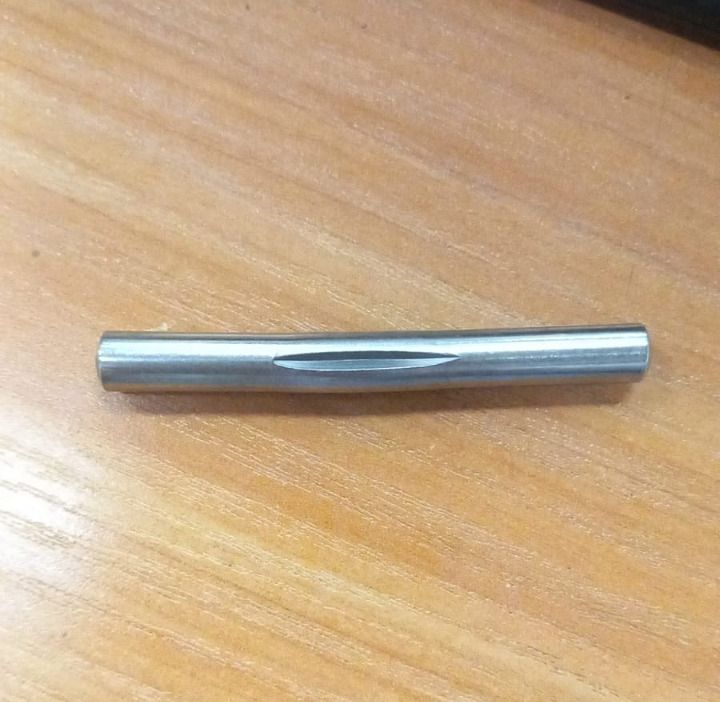

Штифт цилиндрический 8х70 с центральной насечкой DIN 1475, нержавеющая сталь AISI 430

Штифт цилиндрический насечной 8х70 мм DIN 1475 имеет три равноудаленные друг от друга продольные насечки, расположенные в центральной утолщенной части и занимающие 1/3 его длины. Широко используется в машиностроении, при производстве станков и приборов для фиксации деталей при небольших нагрузках.

Особенности

Самоконтрящийся штифт с насечкой и утолщением посередине является деталью повышенной надежности от выпадения. Такая конструкция позволяет создать неподвижное штифтовое соединение трех деталей, причем средняя из них садится с натягом, а крайние имеют плотную скользящую посадку. Его забивают или запрессовывают в отверстие, где он удерживается пластической деформацией металла, выдавленного при формировании канавок треугольного профиля.

Преимущества

• Отличные характеристики прочности на срез (от 1,6 до 91 кН), делают его подходящим для использования в условиях высоких поперечных нагрузок.
• Центральная насечка и утолщение обеспечивают высокую степень удержания установочного пальца в отверстии.
• Легкость установки при помощи молотка или пресс-машины.

Примечание: штифты насеченные забивные применимы для установки в пластичные материалы (не хрупкие).

Аналог DIN 1475:

ISO 8742

Размеры

Диаметр, d	8 мм
Длина, l	70 мм
Размер c	1 мм

Характеристики

• DIN
  1475
• ISO
  8742
• Единицы измерения
  шт
• Артикул
  1475 8 70 430
• Материал
  Нержавеющая сталь
• Название на упаковке (ориг. название)
  Grooved pins, third length centre grooved
