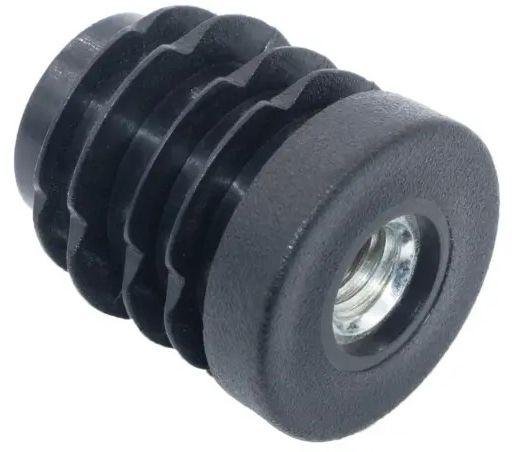

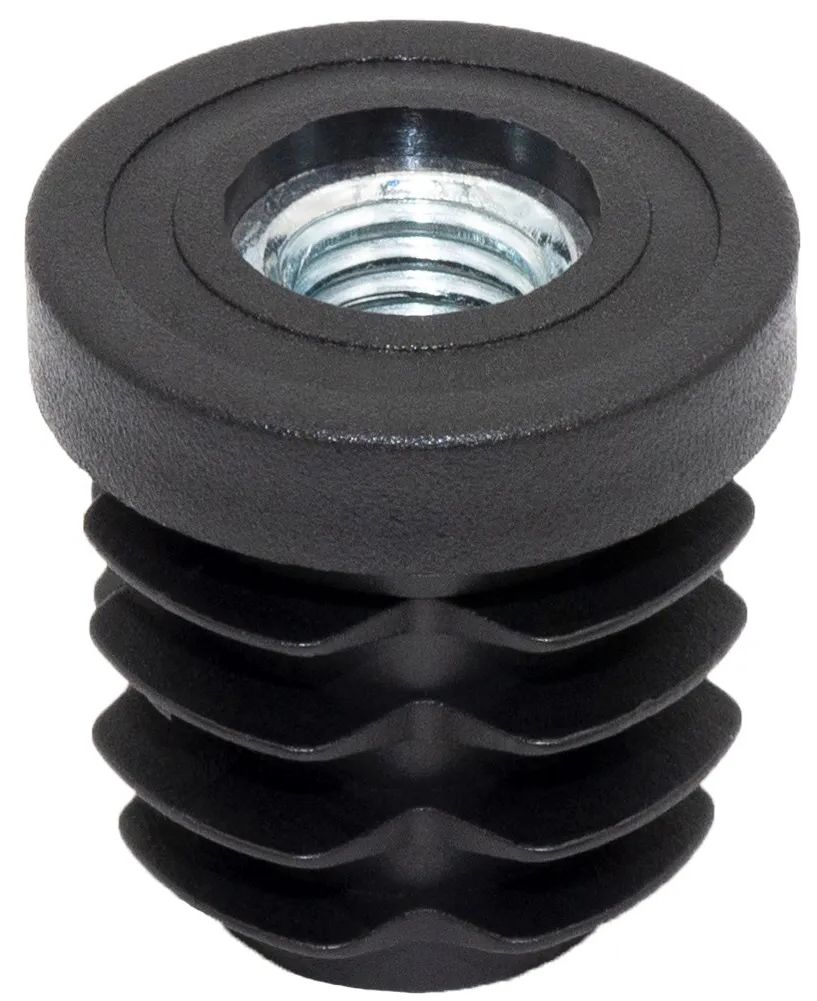

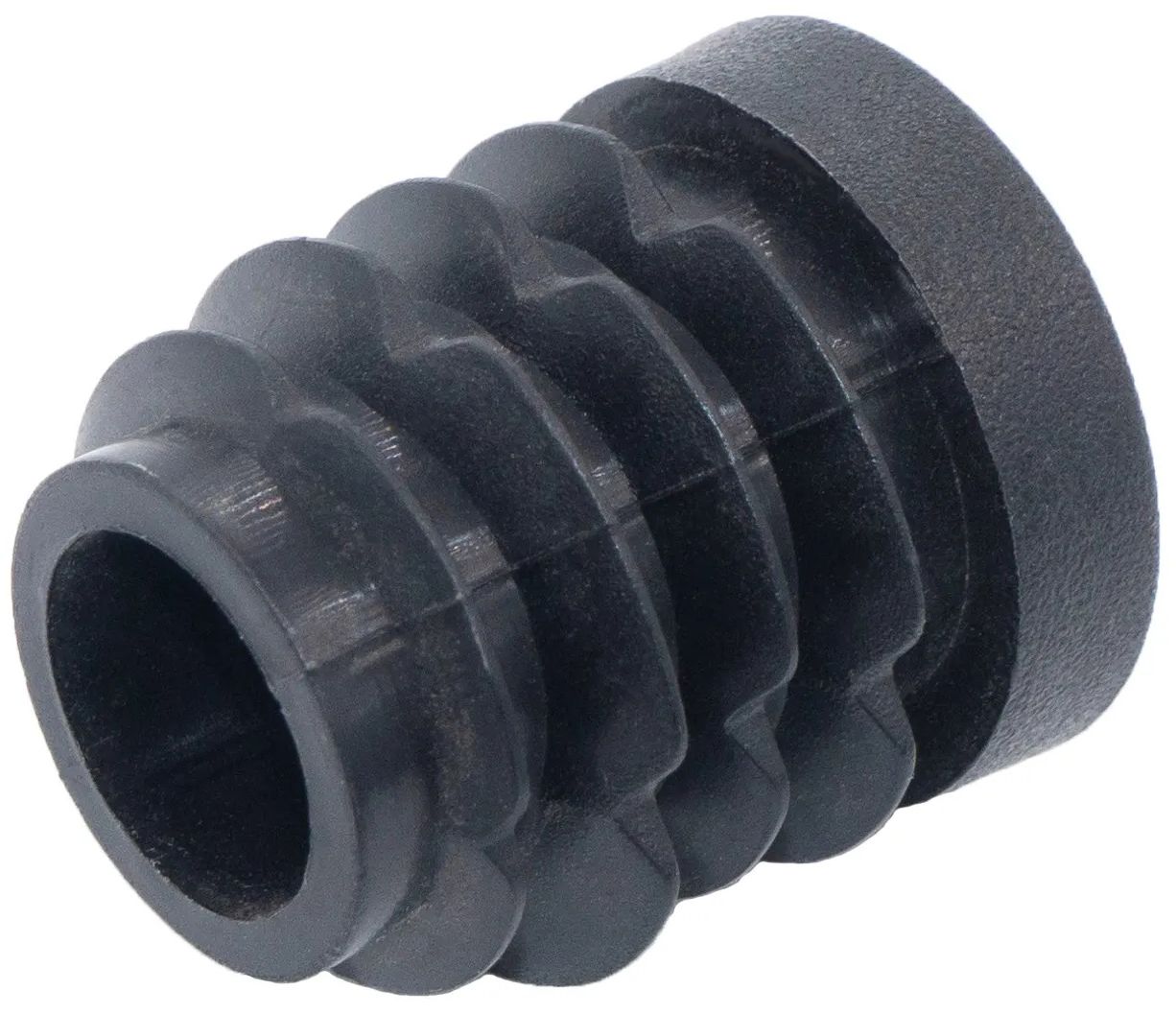

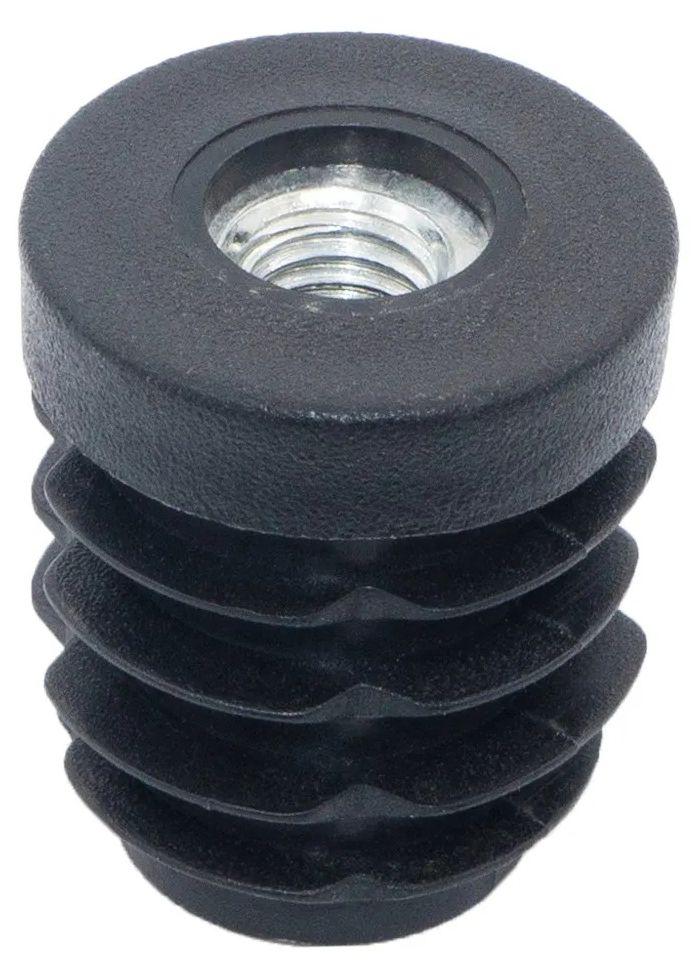

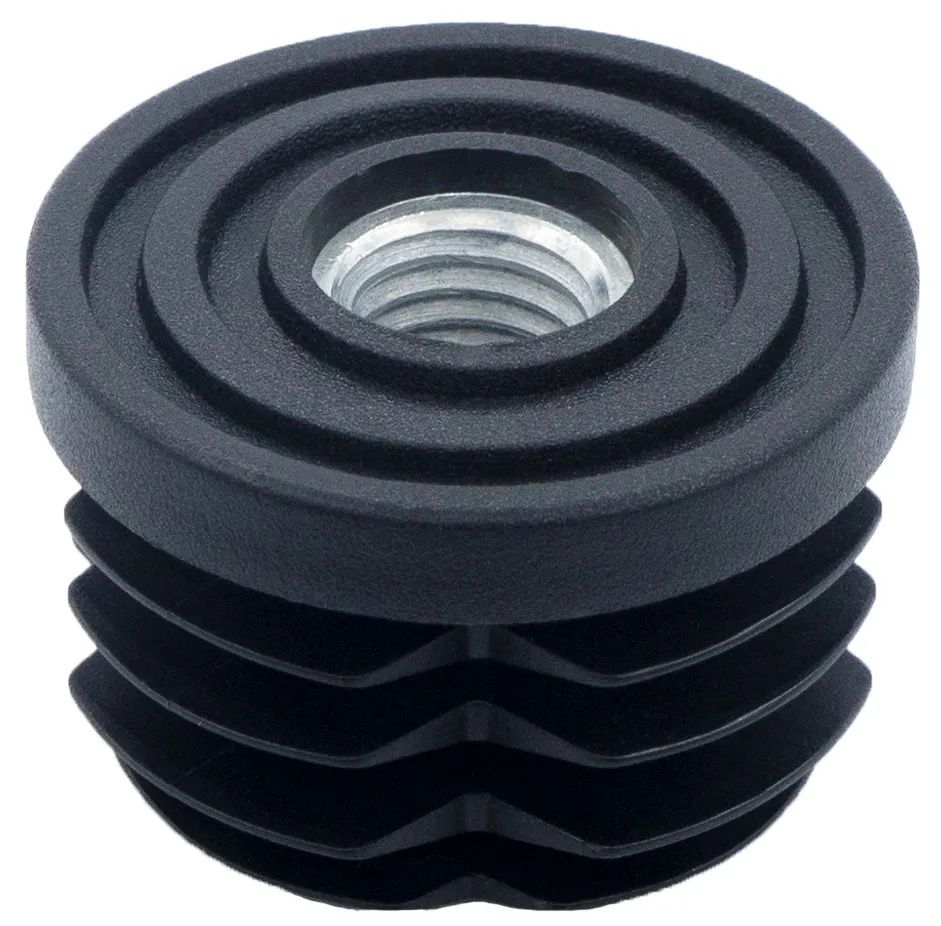

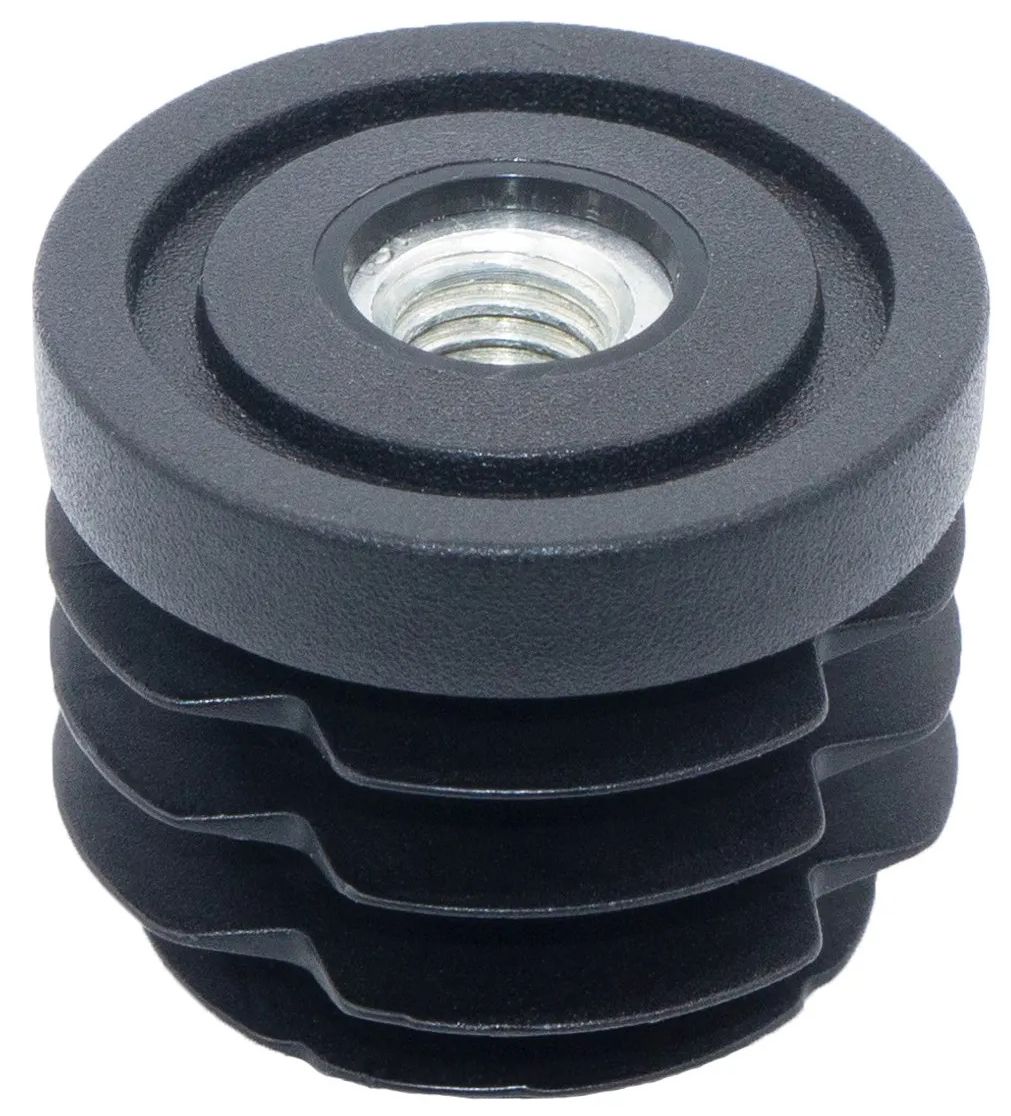

Заглушка внутренняя для круглых труб с металлической резьбой, цвет в ассортименте
- Предназначена для использования с трубой круглого сечения.
- Применяется в основном для регулировки металлоконструкции по высоте.
- Используется вместе с резьбовой опорой, которая выбирается дополнительно исходя из предполагаемой нагрузки, условий эксплуатации и внешнего вида.
- Металлическая резьба, в отличие пластиковой, обеспечивает чуть большую максимальную нагрузку, а также более легкое усилие при ввинчивании в нее резьбовой опоры.
- Благодаря реберной конструкции заходящей части обеспечивается надежное крепление заглушки внутри трубы.
- Цвет: белый, серый, синий, красный, оранжевый, зеленый, коричневый, черный, желтый.
- Для труб диаметром: 18, 20, 22, 25, 28, 30, 32, 40 мм.
- Резьба: М6, М8, М10, М12.
Внутренняя заглушка - это пластиковый концевой элемент, который предназначен для установки в торец круглой трубы. Она имеет рёбра жёсткости, благодаря чему плотно заходит внутрь трубы и надёжно фиксируется за счёт трения и упора рёбер о стенки. Снаружи видимой остаётся только объёмная шляпка, которая закрывает торец трубы и придаёт конструкции законченный аккуратный внешний вид. Используется в качестве декоративно-защитной заглушки, а также как конструктивный элемент для соединения с резьбовыми опорами при регулировке высоты металлоконструкций, мебельных каркасов, торгового и выставочного оборудования. Металлическая резьба, в отличие от пластиковой, обеспечивает:
- Более высокую максимальную нагрузку - выдерживает большие усилия затяжки и нагрузки.
- Более лёгкое усилие при ввинчивании резьбовой опоры - опора входит плавно, без заеданий и повышенного трения.
- Повышенную износостойкость - резьба не срывается при многократных регулировках.
Применение
- Мебельное производство (каркасы столов, стульев, стеллажей).
- Торговое и выставочное оборудование (витрины, стойки, стенды).
- Металлоконструкции для дома и офиса.
- Регулируемые опоры для выравнивания высоты конструкций.
- Декоративное оформление торцов труб.
Размеры
| Артикул | Диаметр трубы D, мм | Размер резьбы | Размер B, мм | Размер d, мм | Высота шляпки h, мм | Рабочая высота H, мм | Подходящая толщина трубы s, мм |
| 18М6ЧН | 18 | М6 | 13 | 10,5 | 8 | 22 | 0,8-1,2 |
| 18М8ЧН | 18 | И8 | 13 | 10,5 | 8 | 22 | 0,8-1,2 |
| 20М6ЧН | 20 | М6 | 13 | 10 | 8 | 22 | 1-2 |
| 20М8ЧН | 20 | М8 | 13 | 10 | 8 | 22 | 0,8-1,2 |
| 22М6ЧН | 22 | М6 | 13 | 10,5 | 8 | 22 | 0,8-1,2 |
| 22М8ЧН | 22 | М8 | 13 | 10,5 | 8 | 22 | 0,8-1,2 |
| 25М6ЧН | 25 | М6 | 17 | 12 | 6 | 24 | 1-2 |
| 25М8ЧН | 25 | М8 | 16,5 | 12,5 | 5 | 23,5 | 0,5-3 |
| 25М10ЧН | 25 | М10 | 17 | 12,5 | 6 | 24 | 1-2 |
| 28М8ЧН | 28 | 8 | 17 | 12,5 | 6 | 24 | 1-2 |
| 28М10ЧН | 28 | 10 | 17 | 12,5 | 6 | 24 | 1-2 |
| 30М8ЧН | 30 | М8 | 20 | 15 | 6 | 21,5 | 1,5-3 |
| 30М10ЧН | 30 | М10 | 20 | 15 | 6 | 21,5 | 1,5-3 |
| 32М8ЧН | 32 | М8 | 20 | 15 | 6 | 21,5 | 1,5-3 |
| 32М10ЧН | 32 | М10 | 20 | 15 | 6 | 21,5 | 1,5-3 |
| 40М10ЧН | 40 | М10 | 30 | 15 | 6 | 21 | 1,5-3 |
| 40М12ЧН | 40 | М12 | 30 | 15 | 6 | 21,5 | 1.5-3 |
Характеристики
-
Единицы измеренияшт
-
МатериалПластик
