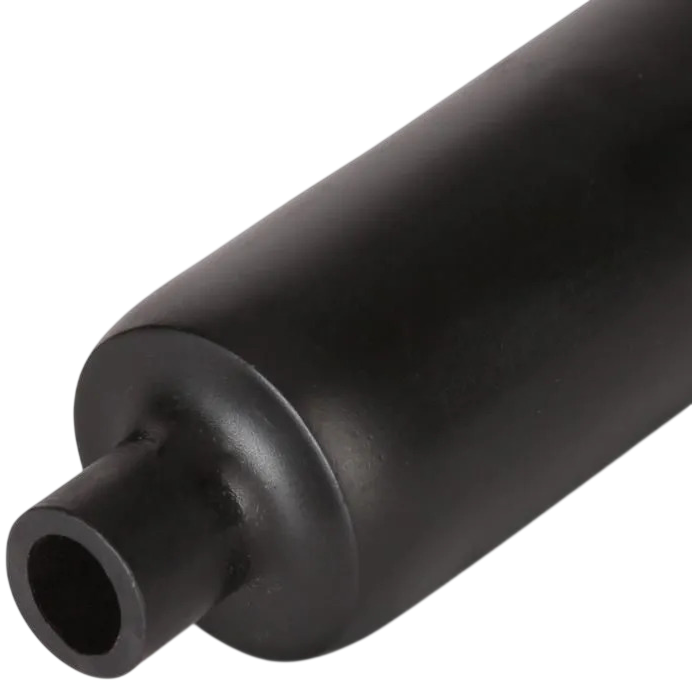

Трубка 3/1 мм термоусадочная самозатухающая TCT 2:1 чёрная Raychman, 200 м

Термоусаживаемая трубка 3/1 мм TCT Raychman — это универсальный изоляционный материал, изготовленный из сшитых полиолефинов методом экструзии. Её ключевая особенность — способность активно подавлять горение, что делает её оптимальным выбором для объектов с повышенными требованиями к пожарной безопасности. Благодаря гибкости и широкому диапазону рабочих температур, трубка подходит для большинства задач по изоляции и защите электрических соединений как в быту, так и в профессиональной сфере.

Назначение и области применения

Трубка предназначена для надёжной электрической изоляции жил проводов, кабелей, контактных соединений и компонентов электрооборудования, эксплуатируемого при напряжении до 1000 В (рекомендуемое рабочее напряжение — 600 В). Помимо изоляции, материал обеспечивает защиту проводников от коррозии, придаёт дополнительную механическую прочность узлам соединений и может использоваться для цветовой маркировки контактов и кабелей. Трубка хорошо совместима с технологией термотрансферной печати, что позволяет наносить стойкие маркировочные обозначения.

Физико-механические и электрические свойства

Материал демонстрирует высокие прочностные характеристики: предел прочности на разрыв составляет не менее 10,4 МПа, а относительное удлинение до разрыва — не менее 200%. Трубка сохраняет свои свойства после термического старения: после выдержки в течение 158 часов при температуре +168 °C прочность на разрыв остаётся не ниже 7,3 МПа, а удлинение — не менее 100%. Электрическая прочность материала достигает 15 кВ/мм, объёмное удельное сопротивление составляет не менее 1×10¹⁴ Ом·см. При испытании напряжением 2500 В в течение 60 секунд пробой не фиксируется, что подтверждает высокий уровень изоляции.

Температурные режимы и эксплуатация

Трубка сохраняет стабильность в широком диапазоне эксплуатационных температур: от -55°С до +125°С. Рекомендуемая температура для усадки составляет от +70°С до +125°С, что позволяет использовать для монтажа как профессиональный строительный фен, так и другие источники равномерного нагрева. Продольная усадка материала не превышает 7%, что обеспечивает стабильность геометрии при термообработке. Коэффициент усадки 2:1 гарантирует плотное облегание деталей различного диаметра.

Коэффициент усадки и правила подбора размера

Маркировка «2:1» означает, что внутренний диаметр трубки после полной термической усадки уменьшается в два раза относительно исходного размера. Например, трубка 2:1 с начальным диаметром 6 мм после нагрева сократится до 3 мм. Для правильного подбора размера необходимо соблюдать простое правило: исходный внутренний диаметр трубки (до усадки) должен свободно надеваться на изолируемый предмет, а конечный диаметр (после полной усадки) должен быть немного меньше диаметра этого предмета. Это гарантирует плотное облегание и надёжную фиксацию. В таблице размеров приведены диапазоны диаметров изолируемых материалов для каждого типоразмера трубки.

Соответствие стандартам и экологичность

Продукт соответствует требованиям технических условий ТУ 22.21.29-007-85731248-2017. По горючести трубка классифицируется как самозатухающая и успешно проходит испытания по методу VW-1 согласно ASTM D2671. Материал отвечает требованиям директивы RoHS, что подтверждает его экологическую безопасность и отсутствие вредных веществ.

Условия хранения и упаковка

Трубки рекомендуется хранить в чистых, сухих, крытых помещениях при температуре от -10°С до +50°С и относительной влажности воздуха не более 70%. Следует избегать воздействия прямых солнечных лучей, резких перепадов температур, а также контакта с кислотами, щелочами, ГСМ и растворителями. Расстояние до источников тепла должно составлять не менее 1 метра. Продукт поставляется в бухте (катушке) длиной 200 метров.

Размеры

Типоразмер	3/1 мм
Внутренний диаметр до усадки	3,2 ±0,03 мм
Внутренний диаметр после полной усадки	≤ 1 мм
Толщина стенки после полной усадки	0,6 ±0,05 мм
Рекомендуемый диаметр изолируемого материала	1,2 - 2,7 мм
Коэффициент усадки	2:1
Цвет	Чёрный
Длина	200 м

Характеристики

• Бренд
  Raychman
• Тип трубки
  Негорючие (НГ) / Без клеевого слоя
• Коэффициент усадки
  2:1
• Единицы измерения
  шт
• Артикул
  3 1 НГ ТСТ черн RAYCH
• Материал
  Полиолефин
