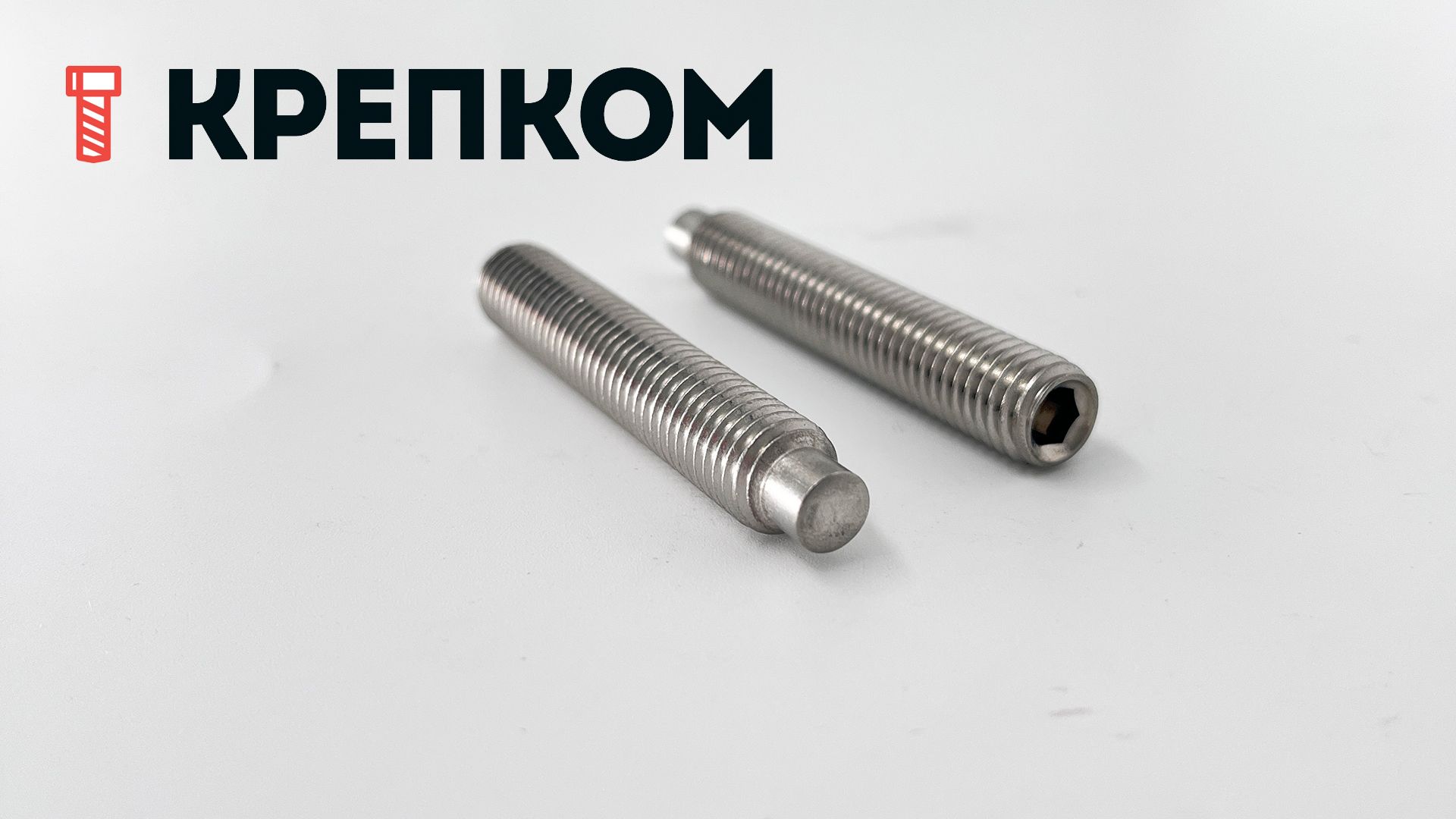

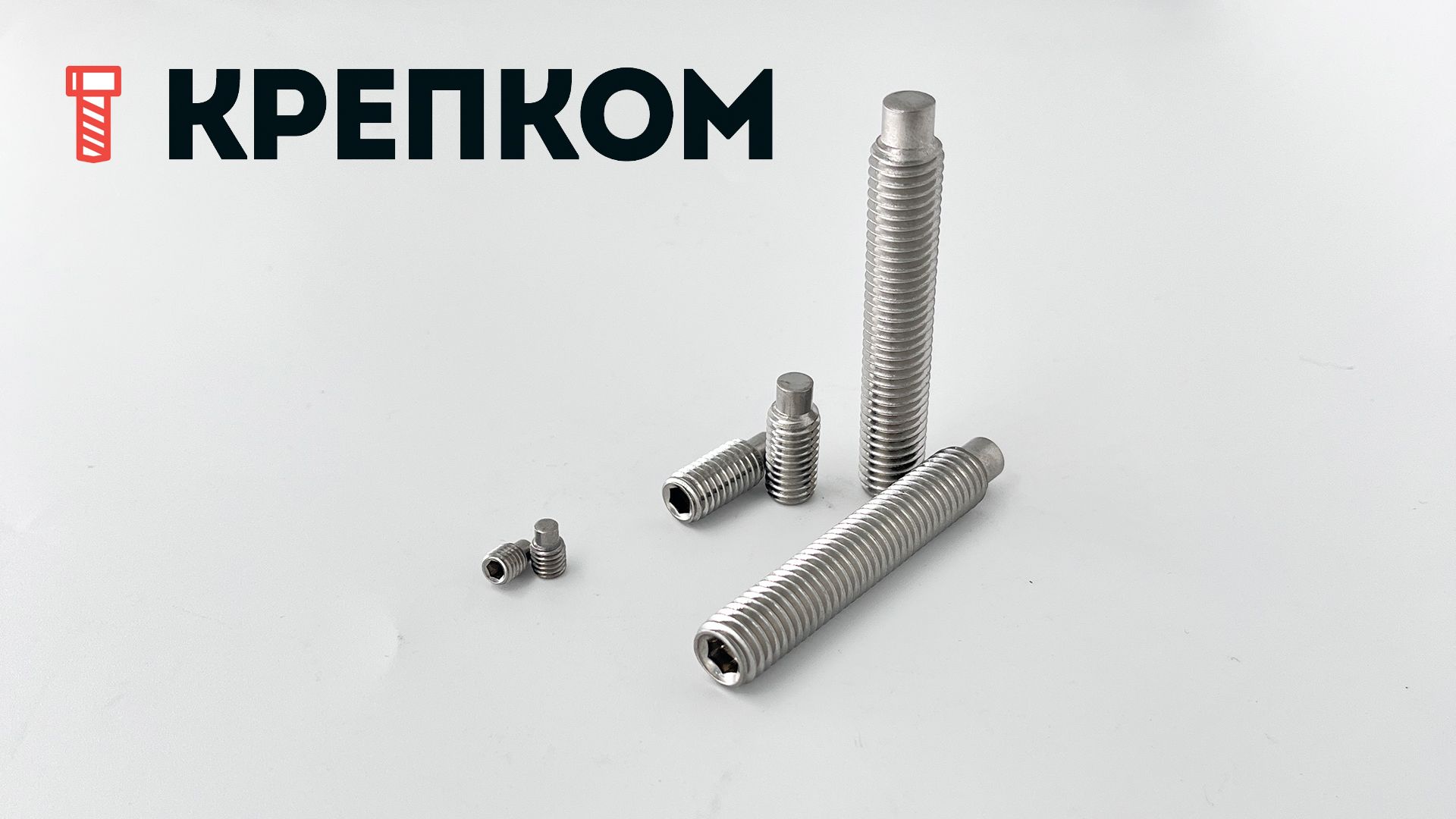

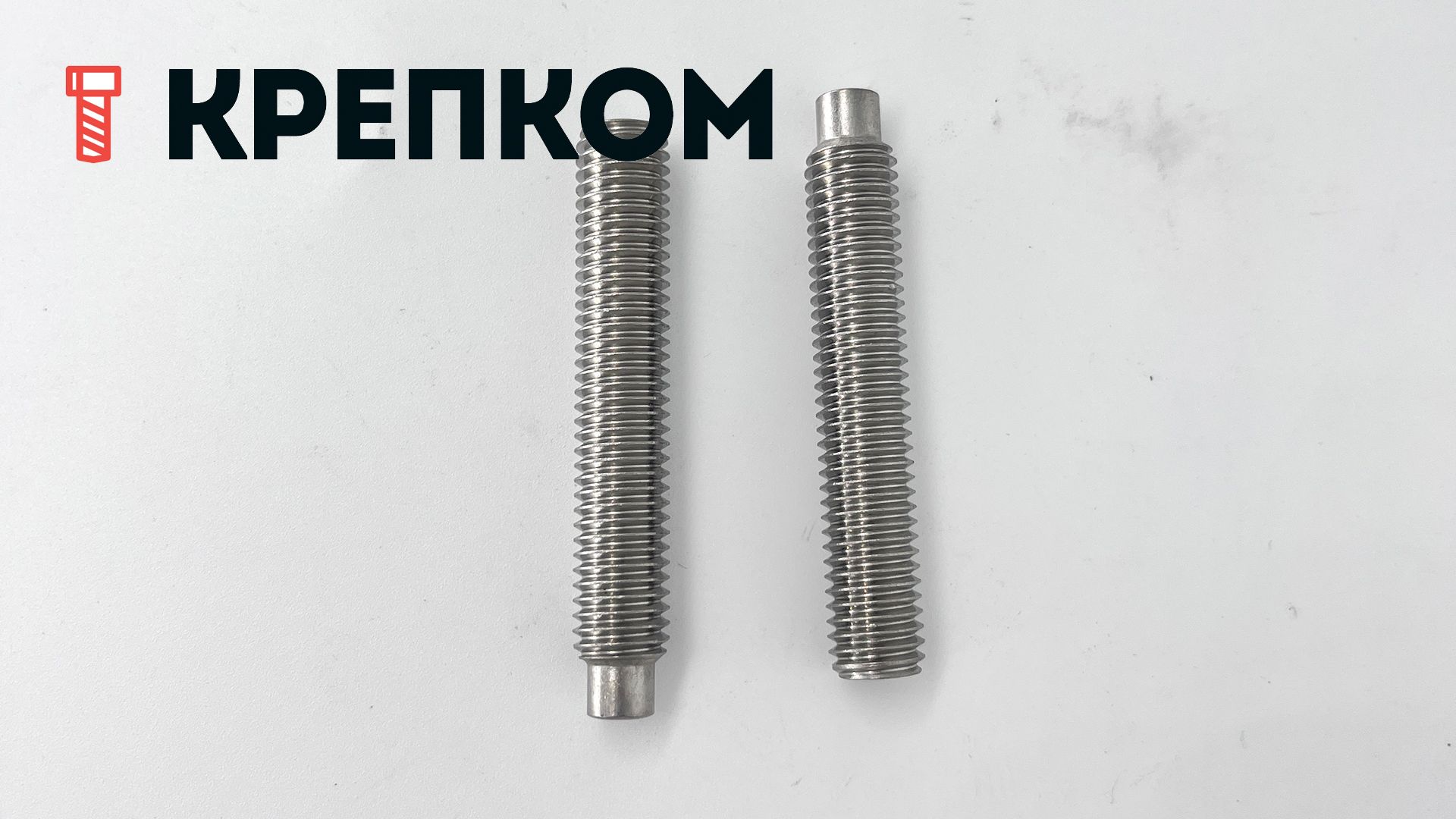

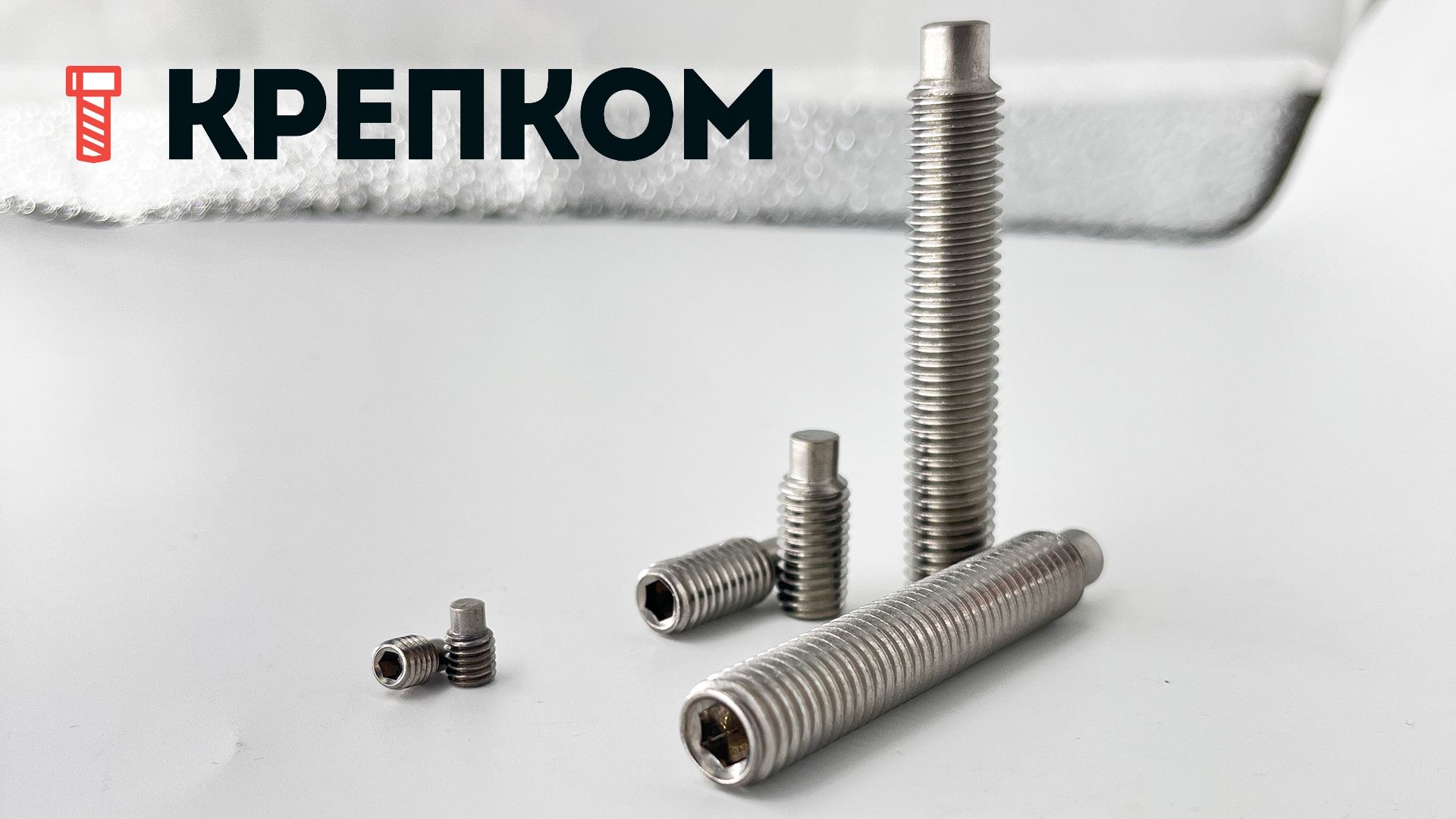

Винт установочный DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Код товара: WN00086615
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 091-15-13- Для предотвращения взаимного смещения деталей или насаженных на вал шестерен, подшипников, колец, втулок.
- Стандарт DIN 915, с внутренним шестигранником и цапфой.
- Глубокое отверстие под шестигранный ключ для передачи высокого момента затяжки.
- Нажимной цилиндрический упор (цапфа) повышает надежность фиксации.
- Отсутствие головки позволяет полностью вкручивать крепеж в тело детали.
- Преимущество: высокое сопротивление выкручиванию и ослаблению зажима при вибрационных нагрузках.
- Нержавеющая сталь А2, класс твердости 21H (по Виккерсу не менее 210 HV).
- Для использования в условиях высокой влажности.
- Температура эксплуатации от -200 до +425ºС.
- Номинальный диаметр метрической резьбы от М2 до М24.
- Длина изделий от 2,5 до 100 мм.
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт установочный М2х6 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
2
Длина (мм)
6
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
6
6
Шаг резьбы (мм)
0,4
0,4
Цена обновляется
1 шт
Винт установочный М2х10 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
2
Длина (мм)
10
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
10
10
Шаг резьбы (мм)
0,4
0,4
Цена обновляется
1 шт
Винт установочный М3х3 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
3
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
3
3
Шаг резьбы (мм)
0,5
0,5
603
шт
6
руб.
1 шт
Винт установочный М3х4 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
4
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
4
4
Шаг резьбы (мм)
0,5
0,5
254
шт
8
руб.
1 шт
Винт установочный М3х5 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
5
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
5
5
Шаг резьбы (мм)
0,5
0,5
9704
шт
4
руб.
1 шт
Винт установочный М3х6 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
7269
шт
3
руб.
1 шт
Винт установочный М3х8 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
603
шт
5
руб.
1 шт
Винт установочный М3х10 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
2704
шт
5
руб.
1 шт
Винт установочный М3х12 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
12
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
12
12
Шаг резьбы (мм)
0,5
0,5
497
шт
6
руб.
1 шт
Винт установочный М3х16 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
455
шт
Цена обновляется
1 шт
Винт установочный М4х4 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
4
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
4
4
Шаг резьбы (мм)
0,7
0,7
294
шт
4
руб.
1 шт
Винт установочный М4х5 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
5
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
5
5
Шаг резьбы (мм)
0,7
0,7
3581
шт
2
руб.
1 шт
Винт установочный М4х6 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
27867
шт
Цена обновляется
1 шт
Винт установочный М4х8 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
10556
шт
Цена обновляется
1 шт
Винт установочный М4х10 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
8364
шт
Цена обновляется
1 шт
Винт установочный М4х12 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
16109
шт
7
руб.
1 шт
Винт установочный М4х16 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
674
шт
Цена обновляется
1 шт
Винт установочный М4х20 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
474644
шт
8
руб.
1 шт
Винт установочный М4х25 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
1008
шт
Цена обновляется
1 шт
Винт установочный М4х30 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
29
шт
19
руб.
1 шт
Винт установочный М5х5 DIN 915 (ISO 4028) с цапфой, нержавеющая сталь А2
Диаметр (мм)
5
Длина (мм)
5
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
5
5
Шаг резьбы (мм)
0,8
0,8
550
шт
6
руб.
1 шт
Показать ещё
Винт установочный с цапфой, нержавеющий DIN 915 (ISO 4028) – стопорный элемент в виде резьбовой шпильки с цилиндрическим концом с одной стороны и шестигранным углублением под инбусовый ключ с другой. Предназначен для точного позиционирования и надежной фиксации деталей или элементов конструкций между собой, которые испытывают внешние воздействия и вибрацию. Отсутствие головки позволяет полностью скрыть метиз в принимающем резьбовом отверстии для скрытого монтажа. Используется в соединениях, не подвергаемых растягивающему напряжению.
Принцип действия
Стопорный винт под шестигранник монтируется в отверстия с предварительно нарезанной метрической резьбой соответствующего диаметра. Устойчивое принудительное стопорение деталей в проектном положении происходит за счет цилиндрического нажимного конца и сил трения, возникающих вследствие тугой затяжки. При посадке цапфы в установочное углубление в принимающем компоненте, обеспечивается надежное соединение, не допускающее смещения деталей.
Материал изделия
Установочные винты из нержавеющей стали А2 нечувствительны к перепадам температур, невосприимчивы к действию влаги и других слабоагрессивных сред, в связи с чем широко используются в различных механизмах, технологическом оборудовании, машиностроении, производстве мебели и агрегатов для пищевой отрасли.
Аналоги DIN 915
- ISO 4028
- ГОСТ 11075-93
Размеры
| Резьба d | М3 | М4 | М5 | М6 | М8 | М10 | |
| Диаметр цилиндрического конца dp | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | |
| Размер под шестигранный ключ S | 1,5 | 2 | 2,5 | 3 | 4 | 5 | |
| Глубина шлица t max | короткие | 1,2 | 1,5 | 2 | 2 | 3 | 4 |
| длинные | 2 | 2,5 | 3 | 3,5 | 5 | 6 | |
| Длина цапфы z max | короткие | 1 | 1,25 | 1,5 | 1,75 | 2,25 | 2,75 |
| длинные | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | |
| Резьба d | М12 | М14 | М16 | М20 | М24 | |
| Диаметр цилиндрического конца dp | 8,5 | 10 | 12 | 15 | 18 | |
| Размер под шестигранный ключ S | 6 | 6 | 8 | 10 | 12 | |
| Глубина t max | короткие | 4,8 | 5,6 | 6,4 | 8 | 10 |
| длинные | 8 | 9 | 10 | 12 | 15 | |
|
Длина цапфы z max |
короткие | 3,25 | 3,8 | 4,3 | 5,3 | 6,3 |
| длинные | 6,3 | 7,36 | 8,36 | 10,36 | 12,43 | |
все размеры указаны в мм
Характеристики
-
Тип винтаУстановочный
-
DIN915
-
ГОСТ11075-93
-
ISO4028
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon socket set screws with full dog point
