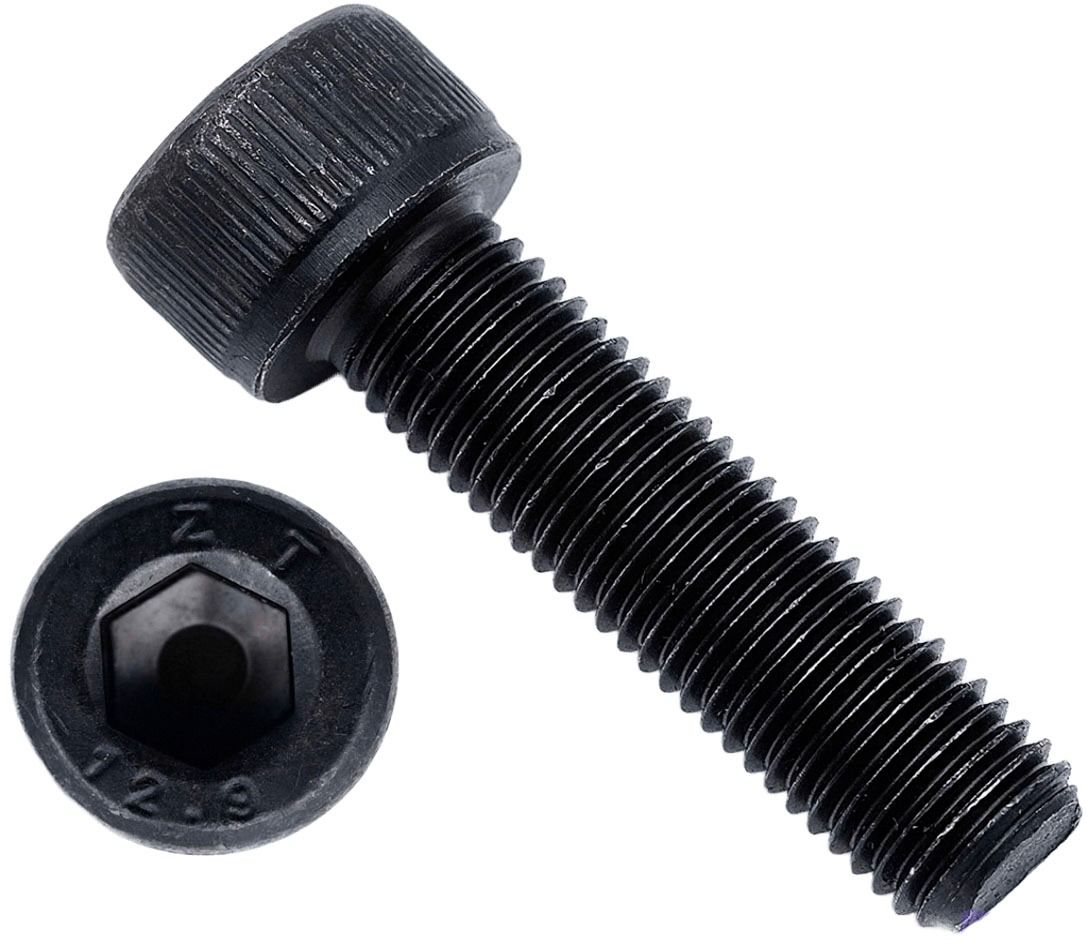

Винт (болт) М24х1,5х80 с мелкой резьбой, цилиндрической головкой и внутренним шестигранником DIN 912 (ISO 12474), полная резьба, класс прочности 12.9, оксидированный
Внешний вид товара может отличаться от представленного на изображении
Цена
541 / шт руб.
Ваш консультант Владимир
7 (931) 348-45-86- Применяется для работы в условиях экстремальных и циклических нагрузок, где возможны ударные воздействия, сильная вибрация и высокое напряжение растяжения.
- Мелкая резьба по ISO 12474 — на 20–30 % выше сопротивление вибрационному ослаблению по сравнению с крупной резьбой (ISO 4762).
- Класс прочности 12.9 — один из самых высоких для винтов с внутренним шестигранником; на 25–30 % прочнее, чем 10.9.
- Цилиндрическая головка под заподлицо — эстетичное и безопасное крепление без выступающих элементов.
- Оксидирование — не утолщает резьбу (в отличие от цинкования), совместимо с высокотемпературными и противозадирными смазками.
- Цилиндрическая головка для установки в технологические отверстия заподлицо или ниже поверхности.
- Внутренний шестигранник (инбус) — не «слизывается» при перегрузке, удобен в труднодоступных зонах и при использовании динамометрических ключей.
- Соответствие DIN 912 / ISO 12474 — гарантирует точность резьбы, геометрии и совместимость с ответными деталями и инструментом.
- Идеально подходит для прецизионных сборочных работ с жесткими допусками и высокими требованиями к прочности и виброустойчивости соединения.
Высокопрочный винт (болт) оксидированный М24х1,5х80 мм с цилиндрической головкой и мелкой метрической резьбой DIN 912 (ISO 12474) класса прочности 12.9 применяется в автомобилестроении, станкостроении, производстве приборов, двигателей, оборудования, дорожной, сельскохозяйственной и грузоподъемной техники. Он способен выдерживать повышенные нагрузки на растяжение и срез, поэтому используется для создания ответственных и тяжело нагруженных соединений. Частый шаг резьбы повышает стойкость соединения к отвинчиванию, что особенно важно в механических узлах, работающих в условиях вибрации. Оксидирование (чёрное) создаёт тонкую антикоррозионную плёнку, устойчивую к кратковременному контакту с влагой и повышающую адгезию смазок. Головка утапливается заподлицо, а внутренний шестигранник позволяет передавать высокий крутящий момент без проскальзывания. Рабочая температура: от –40 °C до +300 °C.
Ключевые характеристики
- Болт под шестигранник 12.9 изготовлен из высококачественной легированной стали, дополнительно упрочнен закалкой и отпуском. Такая технология снижает хрупкость изделия, усиливает твердость, повышает усталостную прочность и ударную вязкость. Предел прочности на растяжение: 1200 МПа (≈122 кгс/мм²). Предел текучести: 1080 МПа (≈110 кгс/мм²). Твердость: 39-44 HRC.
- Каленые болты класса прочности 12.9 не нуждается в антикоррозийном металлическом покрытии, так как в состав стали входит хром и другие компоненты, обеспечивающие высокую сопротивляемость коррозии. В качестве дополнительной защиты служит оксидная пленка на поверхности, она же придает им глубокий черный цвет.
Преимущества мелкой резьбы
- Лучшая устойчивость к самоотвинчиванию (вибростойкость). Меньший угол подъёма резьбы создаёт большее механическое сопротивление обратному ходу под действием вибрации.
- Более точная регулировка и фиксация. Меньший шаг позволяет осуществлять юстировку с большей точностью, что критически важно в точной механике и измерительных приборах.
Установка
Винт (болт) 12.9 с внутренним шестигранником под имбусовый ключ предусматривает скрытую установку в теле детали. Вкручивается в резьбовые отверстия с посадочным местом под цилиндрическую головку. Свинчивание деталей может выполняться как с использованием гайки, так и без нее. Глубокое точное гнездо под шестигранник обеспечивает максимальное зацепление ключа и дает возможность приложить максимально допустимый для данного крепежа момент затяжки без повреждения граней шлица.
Аналоги DIN 912 с мелким шагом резьбы:
- ISO 12474 (М8х1 - М36х3; 12 - 200 мм)
- ISO 21269 (М8х1 - М64х4; 12 - 300 мм)
Сферы применения
- Машиностроение и станкостроение — крепление силовых и прецизионных узлов, редукторов, подшипниковых опор.
- Автомобильная и авиационная промышленность — двигатели, коробки передач, подвеска, узлы с высокими динамическими и вибрационными нагрузками.
- Энергетика и нефтегазовая отрасль — фланцевые соединения, крепление оборудования под давлением и при высоких температурах.
- Робототехника и автоматика — ответственные соединения, где требуется точность, надёжность и стопорение без самопроизвольного откручивания.
- Приборостроение и оптика — юстировка, сборка узлов с допусками по осевому смещению.
Размеры
| Диаметр резьбы d | М24 |
| Длина от головки l, мм | 80 |
| Диаметр головки dk, мм | 36 |
| Высота головки k, мм | 24 |
| Размер под ключ s, мм | 19 |
| Шаг резьбы, мм | 1,5 |
Характеристики
-
DIN912
-
ISO12474
-
Шаг резьбы (мм)1,5
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Размер шага резьбыМелкий
-
Класс прочности12.9
-
МатериалСталь
-
