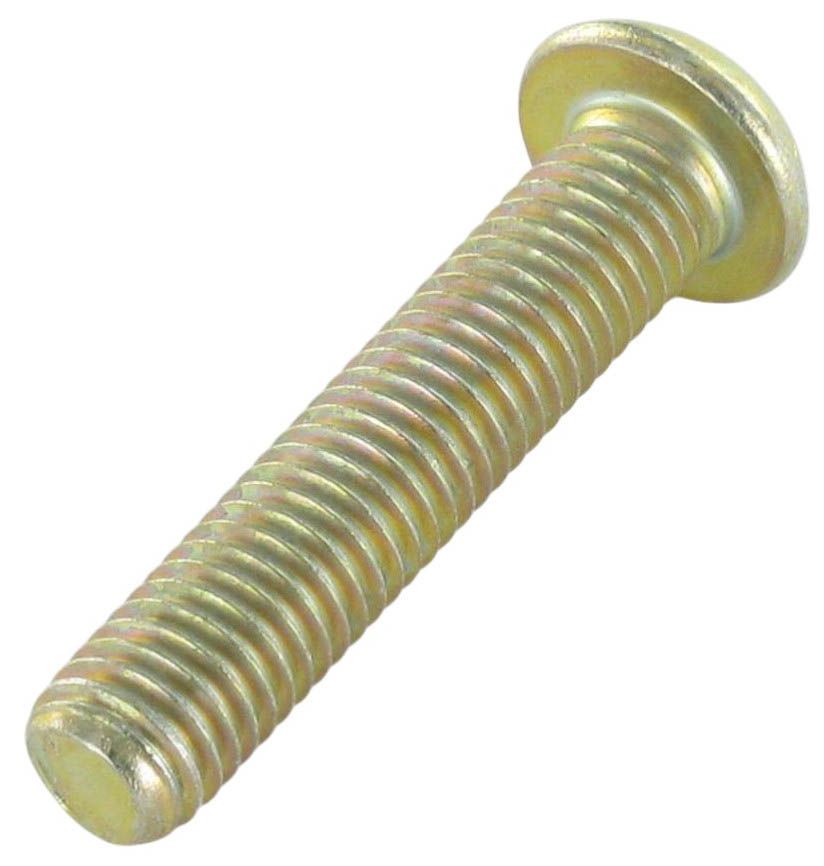

Винт М5х12 мм ISO (DIN) 7380 профиль HEX, класс прочности 10.9, жёлтый цинк

Винт М5х12 мм ISO (DIN) 7380 с внутренним шестигранником - это высокопрочный крепеж для ответственных соединений в машиностроении, приборостроении и металлоконструкциях, работающих под значительными механическими нагрузками. Крепеж соответствует немецкому стандарту DIN 7380 (исполнение 1), который регламентирует геометрию полукруглой головки и шестигранного углубления под ключ. Применяется преимущественно для ввинчивания в резьбовые отверстия стальных деталей, реже - в сочетании с гайкой. Благодаря классу прочности 10.9 и защитному гальваническому покрытию винт обеспечивает высокую надежность узла в условиях вибрации и умеренного воздействия коррозии.

Особенности

• Изготовлен из закаленной углеродистой стали, номинальный предел прочности на растяжение не менее 1000 МПа и предел текучести 900 МПа.
• Полукруглая (грибовидная) низкопрофильная головка позволяет использовать винт в стесненных условиях, где высота над поверхностью детали строго лимитирована, а также исключает риск зацепов за движущиеся части механизмов.
• Внутренний шестигранник (HEX) для надежой передачи высокого крутящего момента без срыва шлица, что недостижимо при использовании крестообразных шлицев.
• Покрытие «жёлтый цинк» (желтое хроматирование, Zn5/An/T0) наносится гальваническим методом и служит для защиты от коррозии в условиях нормальной и повышенной влажности, а также придает винту характерный золотисто-желтый цвет для визуального контроля наличия покрытия.
• Соответствует стандарту DIN 7380, что гарантирует точные размеры головки и глубины шестигранника.
• Имеет метрическую резьбу М5, поле допуска 6g и крупный шаг (0,8 мм).
• Класс точности А обеспечивает минимальные допуски для прецизионной посадки.

Размеры

Характеристики

• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  0,8
• Единицы измерения
  шт
• Шлиц
  Шестигранник (HEX)
• Форма головки
  Полукруглая
• Класс прочности
  10.9
• Материал
  Желтый цинк
• Название на упаковке (ориг. название)
  Hexagon socket button head screws
