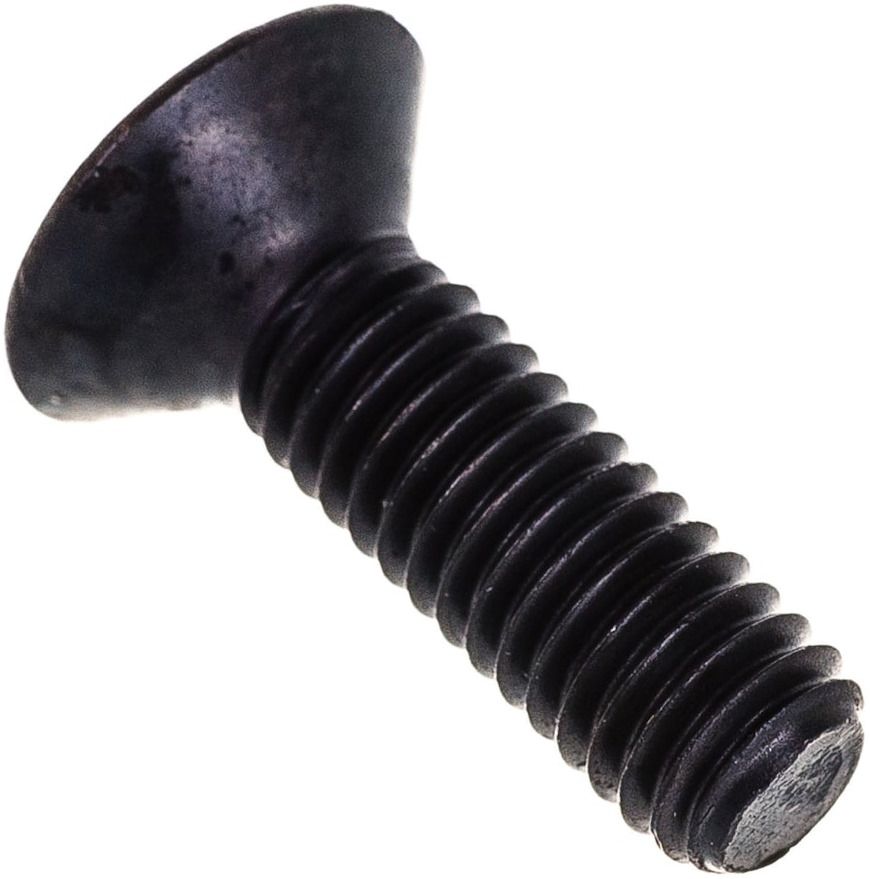

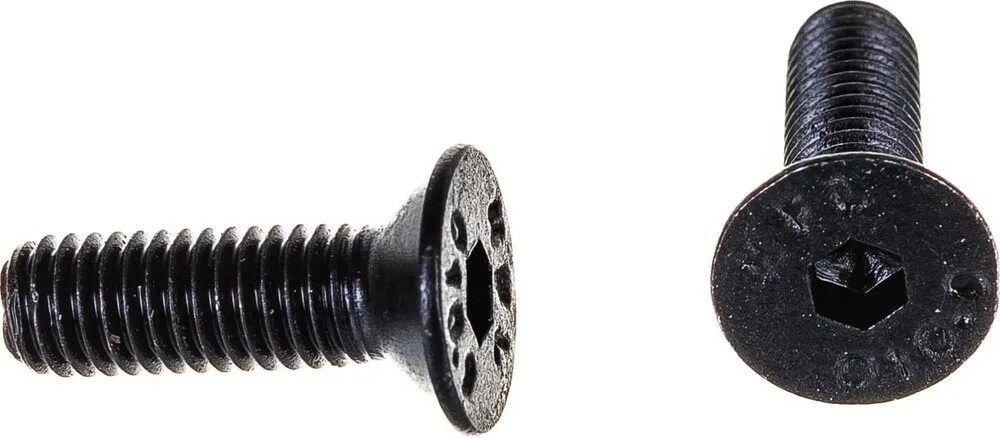

Винт с потайной головкой и внутренним шестигранником М16х200 DIN 7991 (ISO 10642), без покрытия

Код товара: WN00304510

2 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Применяется для соединения движущихся деталей машин или там, где необходимо сохранить ровную поверхность после крепления.
Конструкция и размеры соответствуют стандарту DIN 7991.
Резьба метрическая крупная М16, с полем допуска 6g.
Общая длина: 200 мм.
Головка потайная требует зенковки отверстия под углом 90°.
Шестигранное углубление под ключ способствует передаче высокого момента затяжки.
Материал: сталь без покрытия.
Тип монтажа: глухой или сквозной (с гайкой).

Подробнее

О товаре
Отзывы (0)

Винт с потайной головкой и внутренним шестигранником М16х200 мм DIN 7991 – метрический крепёж с полем допуска 6g. Выполнен из качественной углеродистой стали без покрытия.

Применение и установка

Потайной винт применяется при сборочных работах в машиностроении, приборостроении и других промышленных областях. Его используют для крепления металлических или пластиковых элементов к несущей конструкции, в которой подготовлено глухое резьбовое отверстие соответствующего размера резьбы и длины. Также он может образовывать соединение при помощи гайки с подложенной под неё шайбой.

Винты потайные с шестигранником ввинчиваются Г-образным ключом или битой HEX, что позволяет приложить максимально допустимый для данного метиза момент затяжки. Это обеспечит его прочную фиксацию в приёмной резьбе и повысит надёжность крепёжного узла. Для правильной посадки потайным способом необходимо в прикрепляемом материале зенковкой снять фаску под углом 90°. Установка «заподлицо» с поверхностью обеспечивает эстетику внешнего вида сборки.

Аналоги DIN 7991:

ГОСТ Р ИСО 10642-2012 (М3 - М24);
ISO 10642:2004 (М3 - М24).

Также у данного крепежа есть близкие аналоги с прямым, крестообразным и звездообразным шлицем – DIN 965, DIN 963, ISO 14582, ISO 7046, ГОСТ 17475-80.

Размеры

Винт с потайной головкой и внутренним шестигранником DIN 7991 (ISO 10642) - чертеж

Диаметр резьбы, d	М16
Диаметр головки, dk	33,6 мм
Высота головки, k	8,8 мм
Размер внутреннего шестигранника, s	10 мм
Длина винта, l	200 мм
Длина резьбы, b	44 мм

Характеристики

DIN

7991
ISO

10642
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Форма головки

Потайная
Размер шага резьбы

Крупный (обычный)
Артикул

7991 16 200 бп
Материал

Сталь
Штрих код
