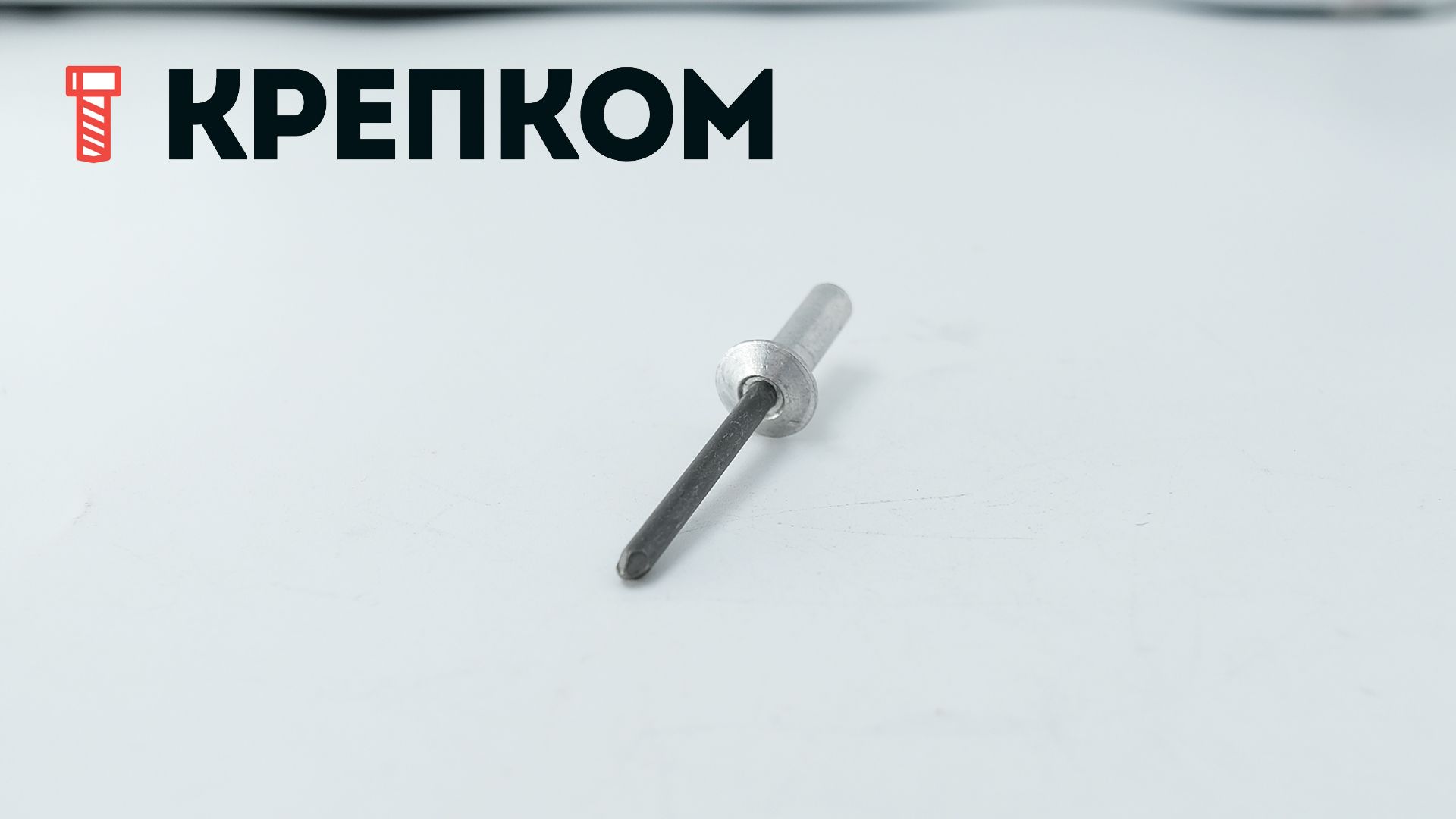

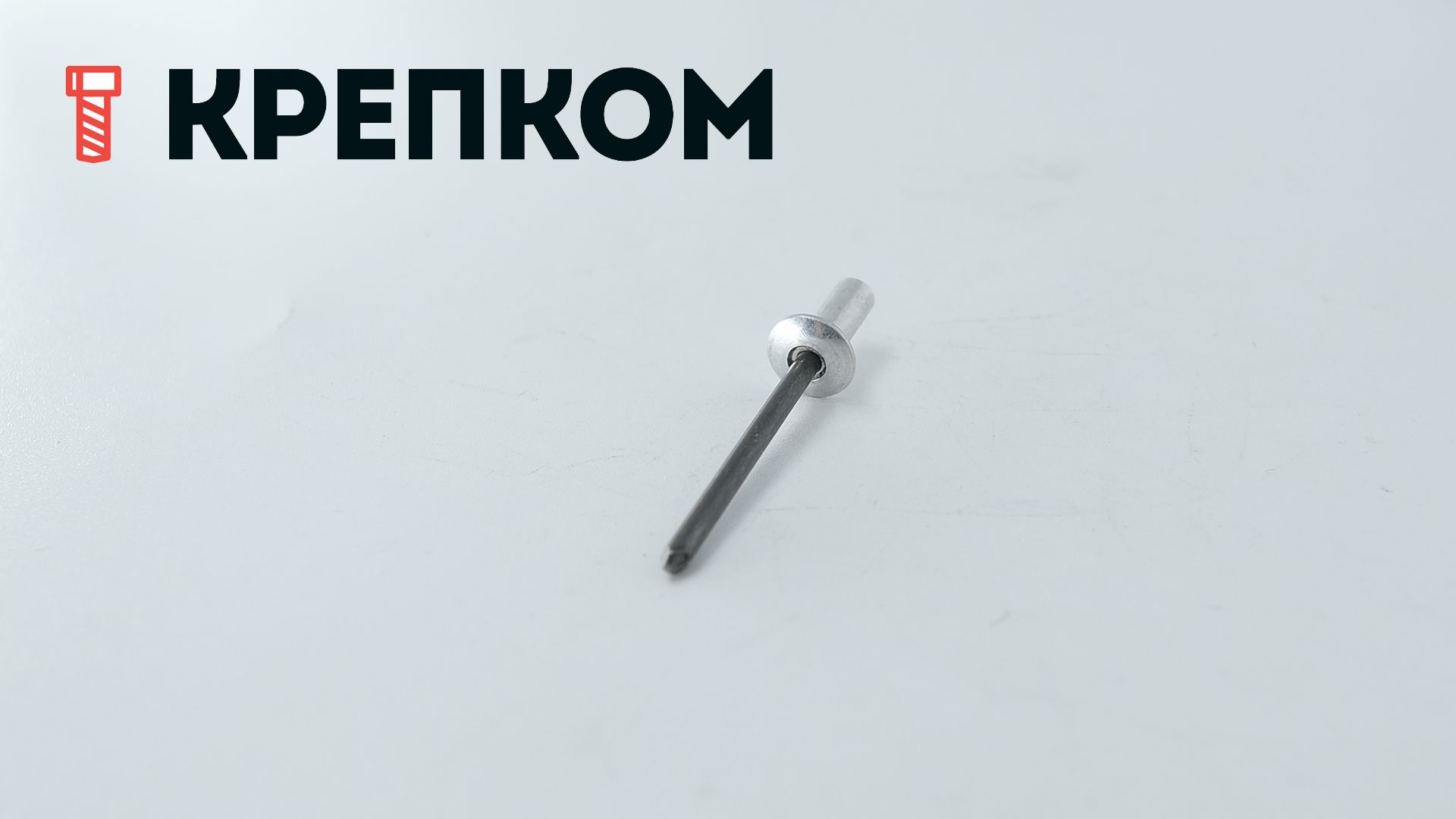

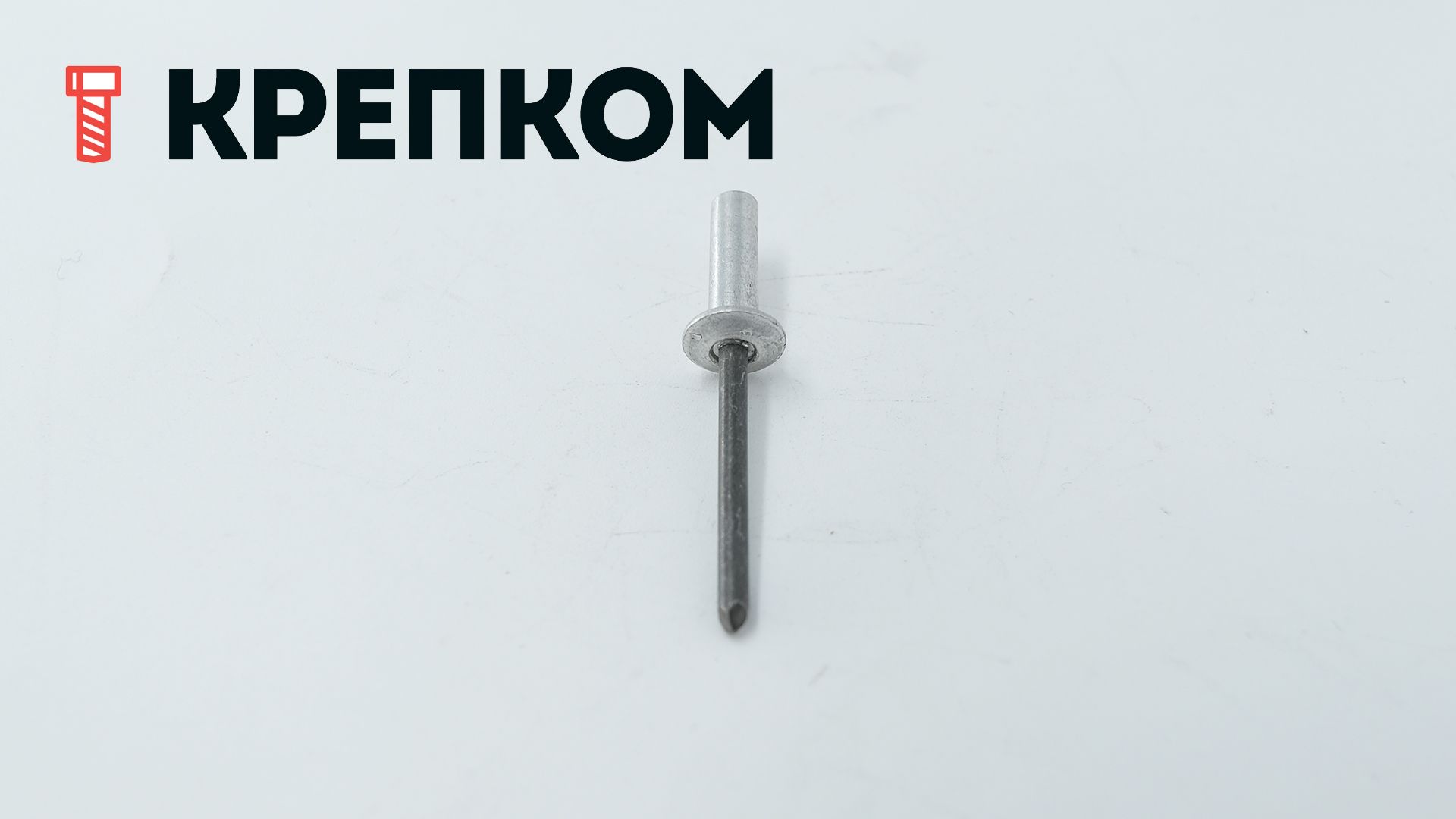

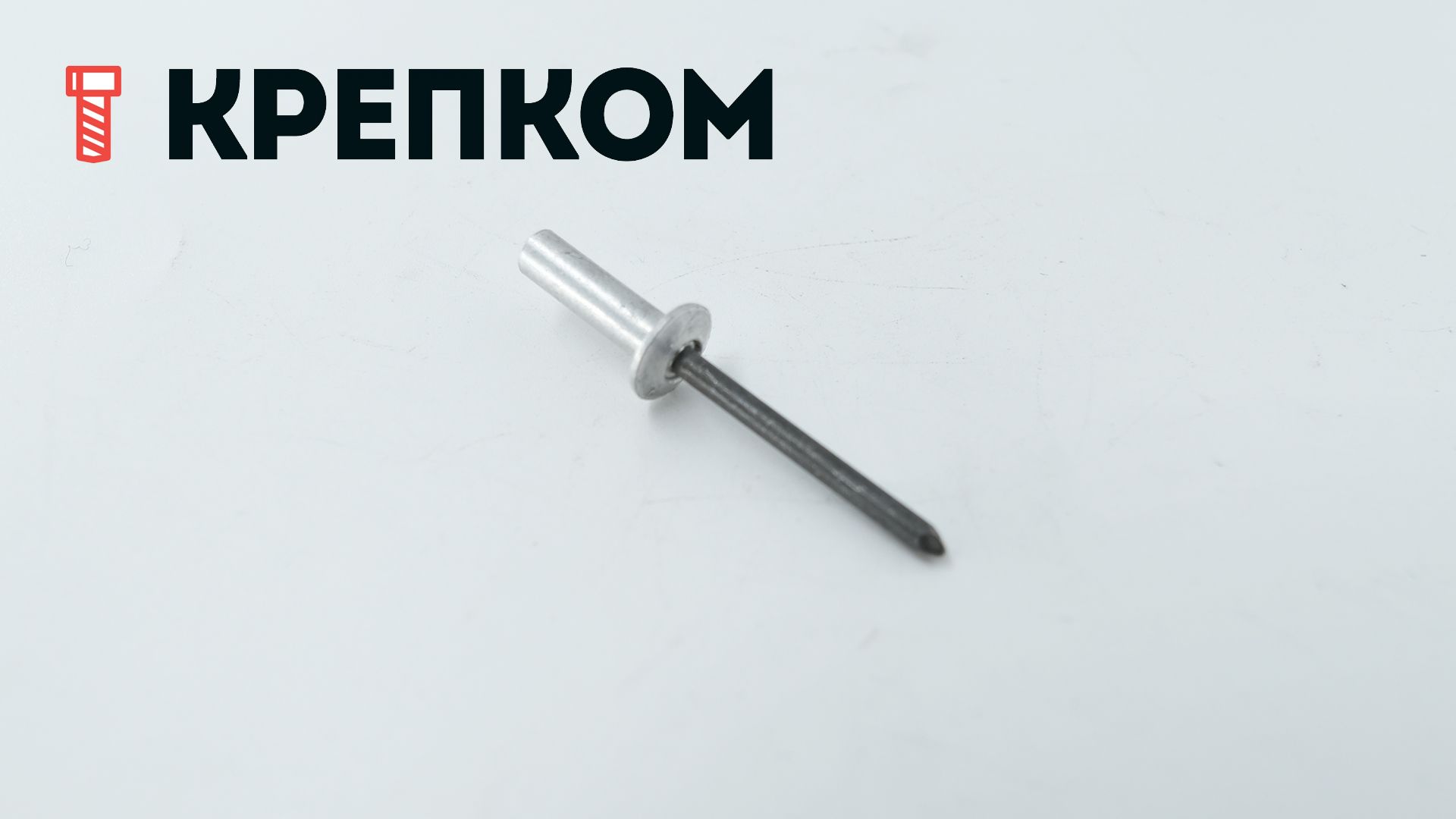

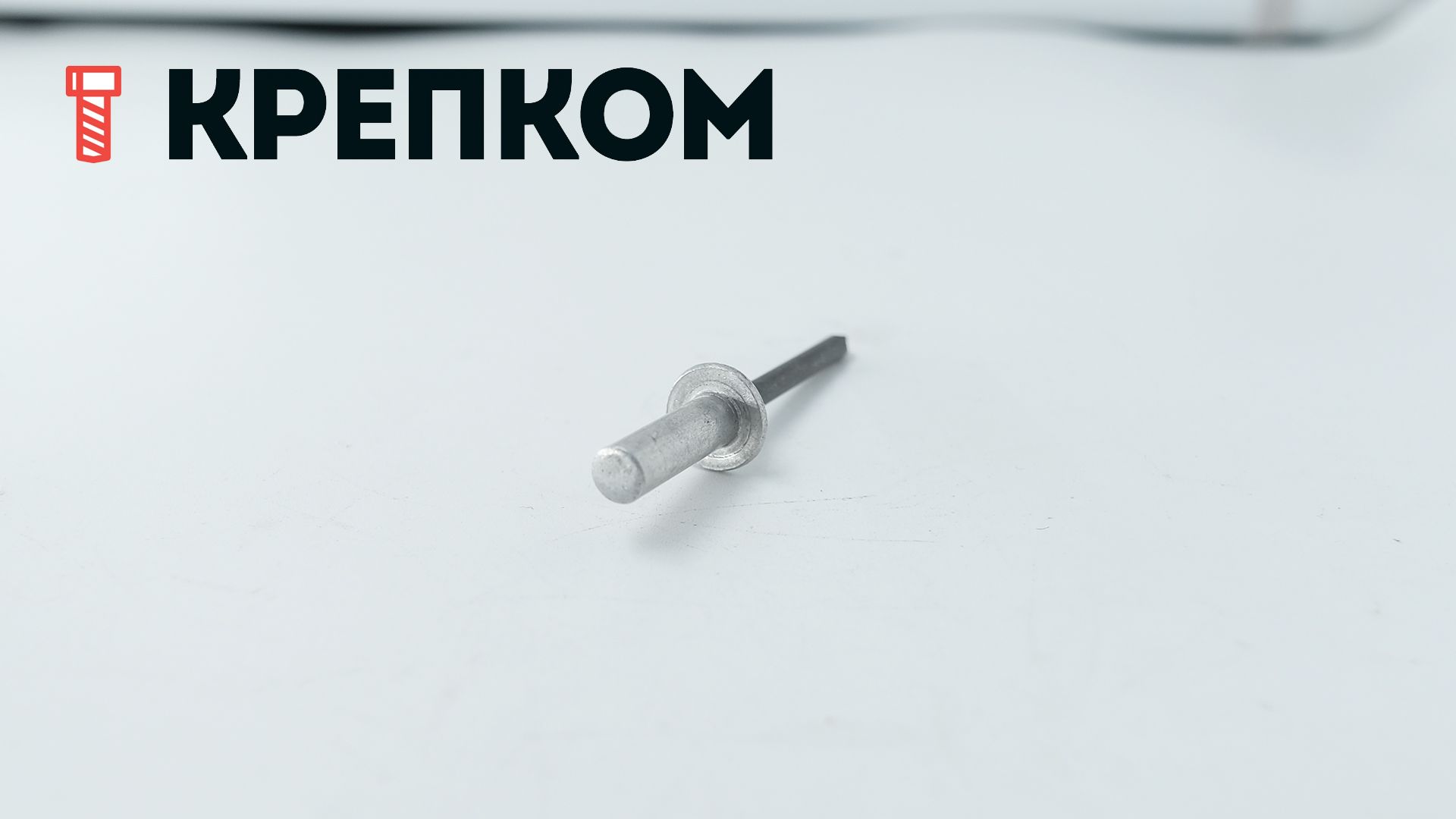

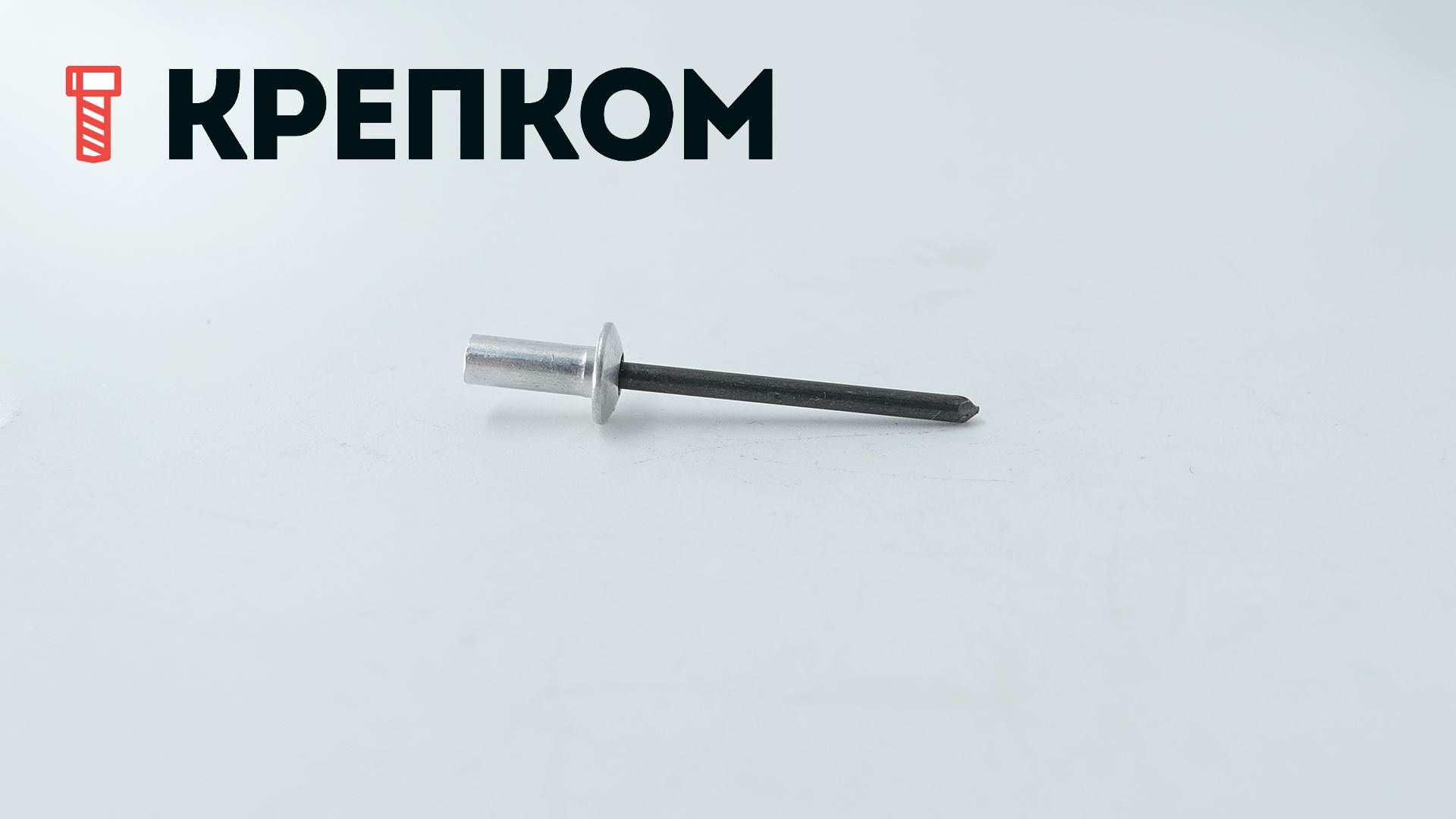

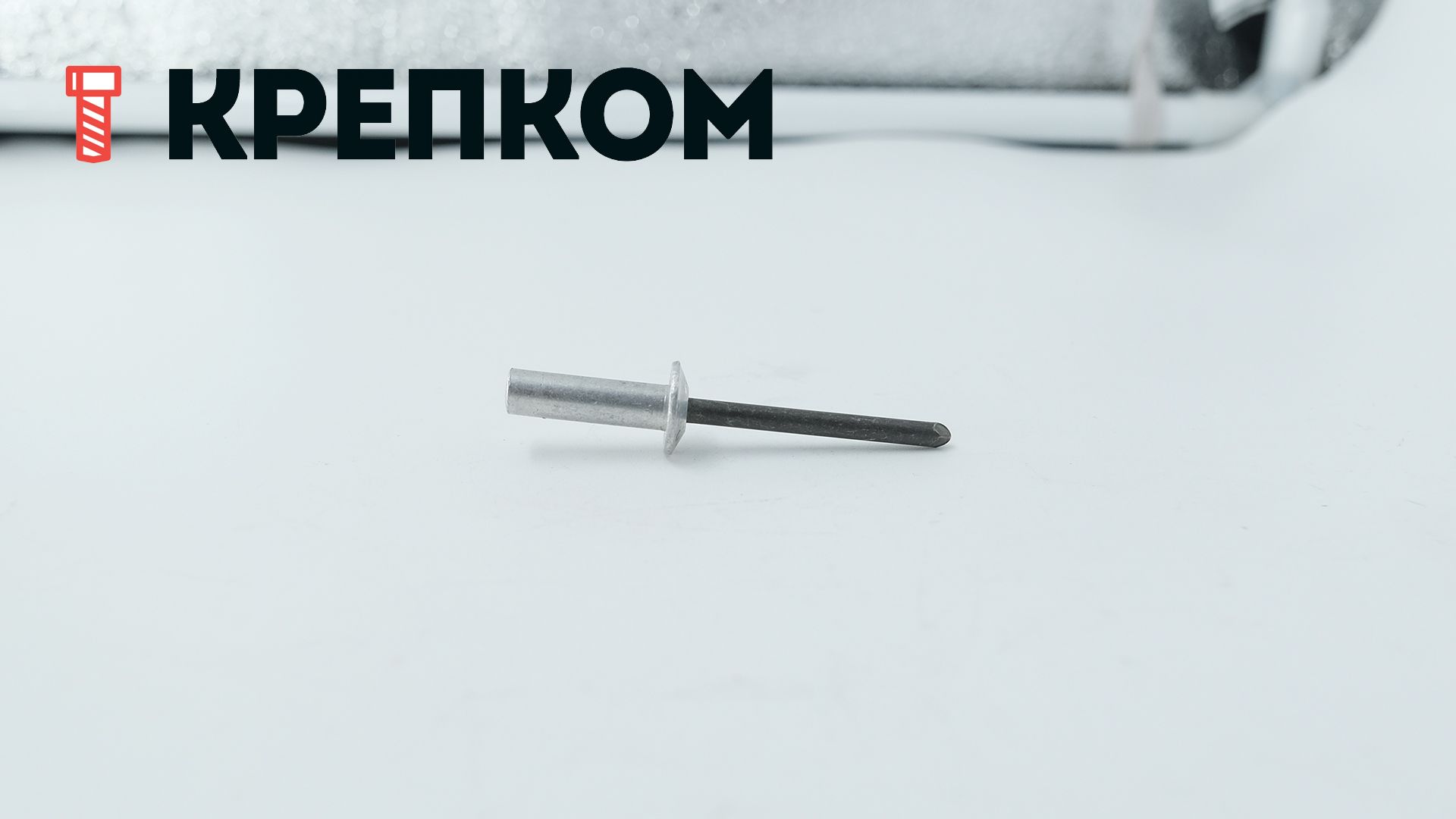

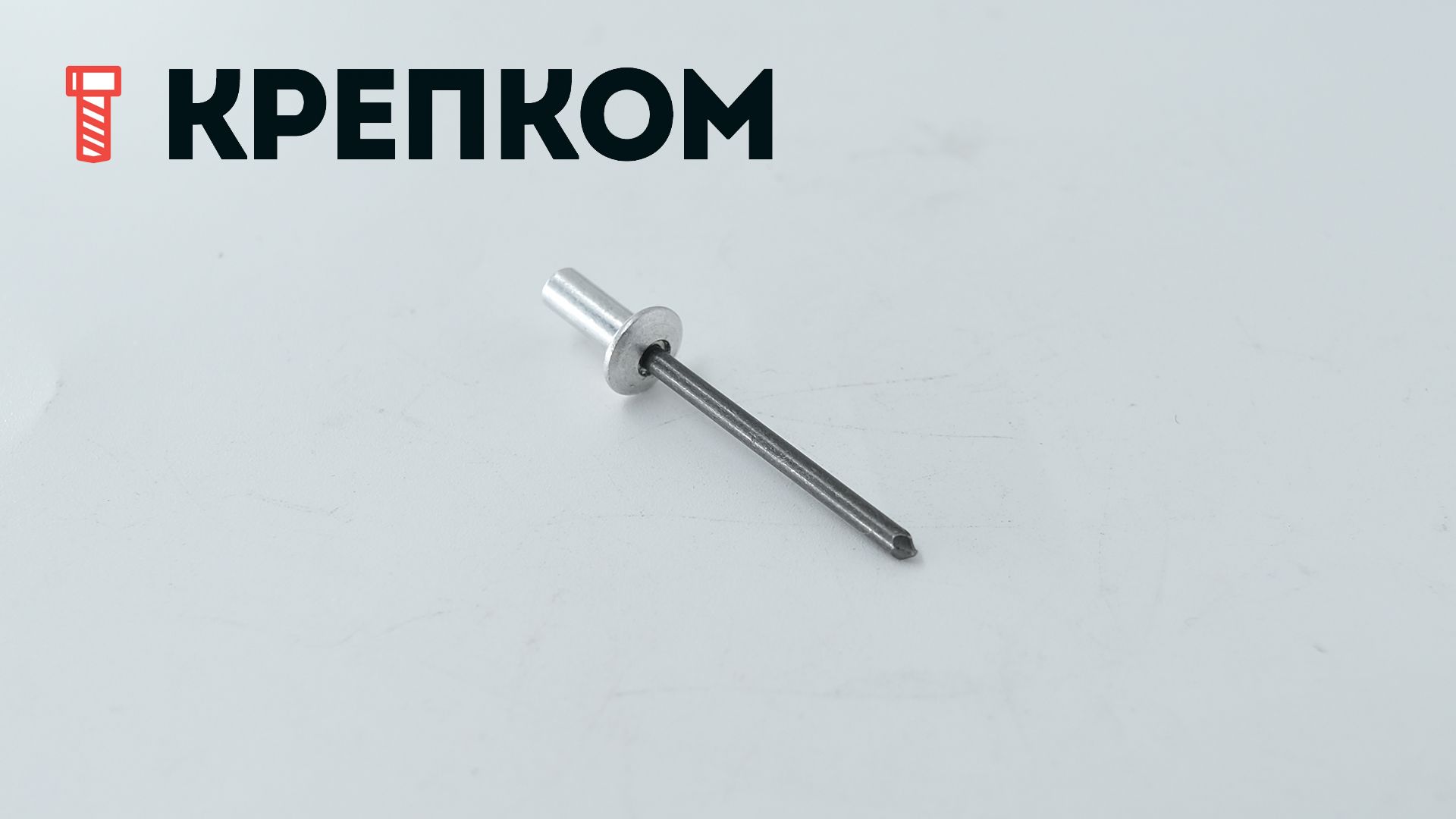

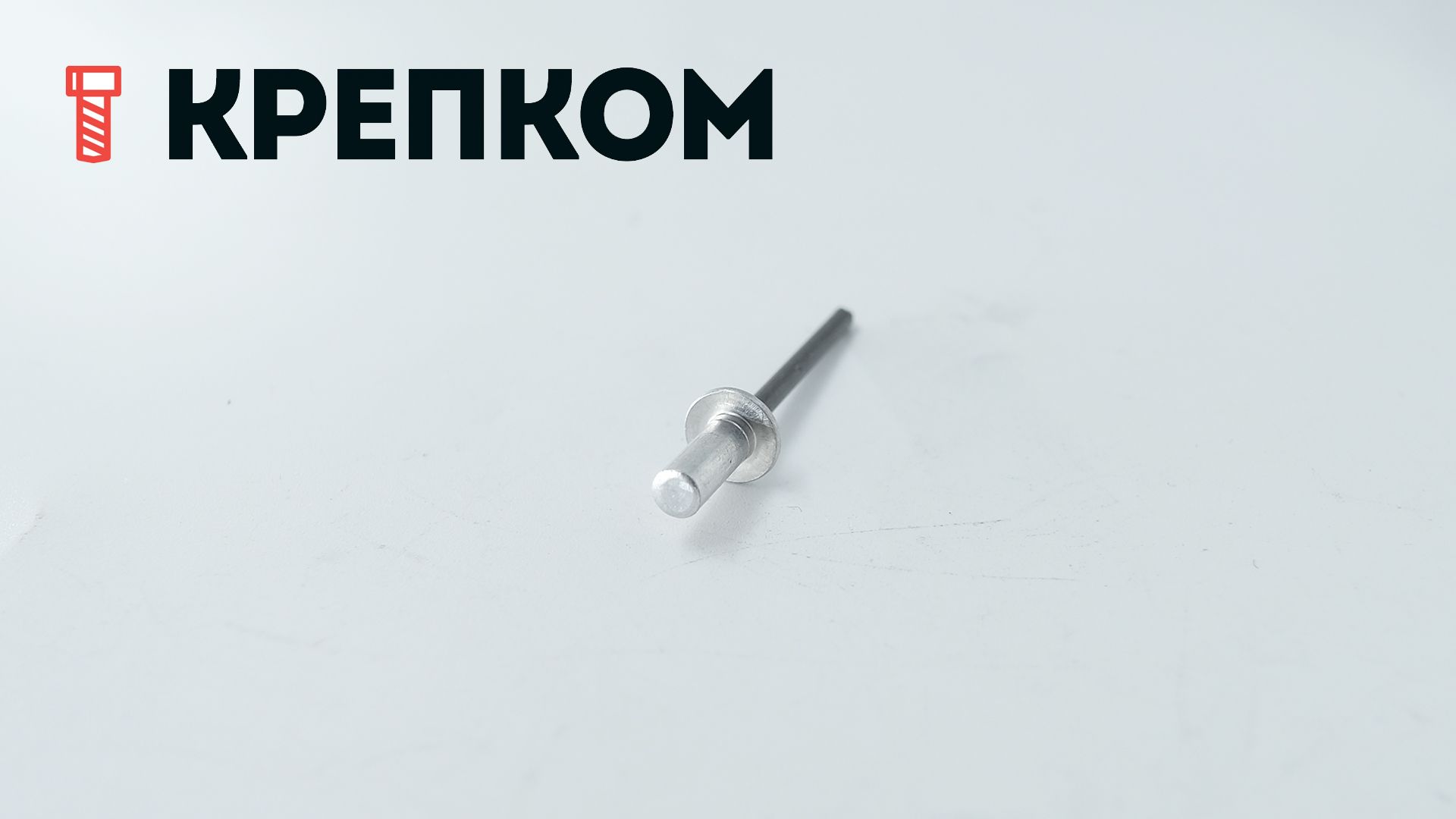

Заклепка вытяжная алюминий/сталь со стандартным бортиком, закрытая
Код товара: WN00028960
- Для герметичного неразъемного скрепления листовых металлов.
- Применение: крепление кровельных листов, панелей вагонов, изотермических фургонов.
- Глухой (закрытый) корпус гильзы не пропускает газы, жидкости и твердые частицы.
- Не расшатывается при вибрационных нагрузках.
- Корпус – алюминий AlMg 5, стержень – сталь с промасливанием.
- Добавление в сплав магния повышает прочность и пластичность расклепываемой гильзы.
- Коррозионная устойчивость при воздействии влаги, пара, атмосферных факторов.
- Доступна в диаметрах: от 3,2 до 6,4 мм
- Диапазон длин: от 6,5 до 25 мм
- Скрепляемая толщина min/max: 0,5 / 20 мм
2606
шт
16
руб.
1 шт
10132
шт
15
руб.
1 шт
14701
шт
19
руб.
1 шт
19397
шт
18
руб.
1 шт
7606
шт
12
руб.
1 шт
2575
шт
18
руб.
1 шт
Показать ещё
1 - 21 из 24 размеров
- 1
- 2
Закрытая заклепка алюминий/сталь позволяет создать заклепочное соединение, через которое не проникают летучие вещества и жидкости. Гильза вытяжной заклепки закрытого типа выполнена из алюминия с содержанием магния 5%, который улучшает ее пластические, прочностные и антикоррозийные свойства. Сердечник из твердой и прочной стали с защитной смазкой компенсирует недостаточно высокую прочность заклепки тяговой алюминиевой. Широкий размерный ряд герметичных заклепок со стандартным бортиком позволяет подобрать крепеж для скрепления материалов разного диапазона толщин от 0,5-2 мм до 16-20 мм. При подготовке отверстий под заклепки комбинированные Al/St следует выбирать сверло на 0,1 мм больше диаметра гильзы.
Особенности
- простой монтаж;
- высокая герметичность соединения;
- стержень из стали;
- алюминиевая гильза.
Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3,2 | 1,10 | 1,45 |
| 4,0 | 1,60 | 2,20 |
| 4,8 | 2,20 | 3,10 |
| 6,4 | 4,90 | 4,00 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
| 3,2 | 6,5 | 3,3 | 6,0х0,9 | 0,5-2,0 |
|
|
8,0 | 2,0-3,5 | ||
|
|
9,5 | 3,5-5,0 | ||
|
|
11,0 | 5,0-6,5 | ||
|
|
12,0 |
|
|
6,5-8,0 |
|
|
12,5 | 6,5-8,0 | ||
| 4,0 | 8,0 | 4,1 | 8,0х1,4 | 0,5-3,5 |
| 9,5 | 3,5-5,0 | |||
| 11,0 | 5,0-6,5 | |||
| 12,5 | 6,5-8,0 | |||
|
|
14,5 | 8,0-10,0 | ||
| 4,8 | 8,5 | 4,9 | 8,5х1,5 | 0,5-3,5 |
|
|
9,5 | 3,5-5,0 | ||
|
|
11,0 | 5,0-6,5 | ||
|
|
13,0 | 6,5-8,0 | ||
|
|
14,5 | 8,0-9,5 | ||
|
|
16,0 | 9,5-11,5 | ||
|
|
18,0 | 11,0-13,0 | ||
|
|
21,0 | 13,0-16,0 | ||
|
|
25,0 | 16,0-20,0 | ||
| 6,4 | 12,5 | 6,5 | 8,5х1,8 | 4,0-7,0 |
|
|
15,5 | 7,0-10,0 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная / Закрытая (глухая)
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
