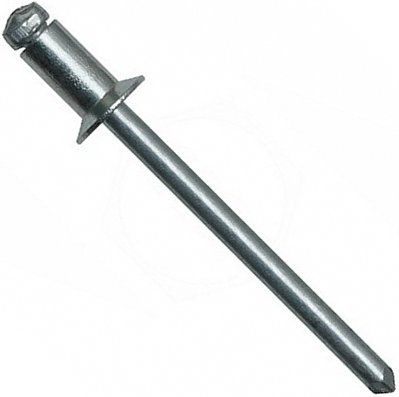

Заклепка вытяжная с потайным бортиком 120°, сталь/сталь
Код товара: WN00029149
- Для незаметных антивандальных соединений листовых материалов.
- Подходит для крепления элементов бытовой техники, фурнитуры, половой фанеры.
- Потайной бортик обеспечивает монтаж заподлицо с рабочей поверхностью.
- Перед установкой требуется зенковка монтажного отверстия под углом 120°.
- Высокая прочность на вырыв и срез.
- Устойчивость при воздействии ударных нагрузок и вибрации.
- Материал гильзы/стержня: сталь/сталь (оцинкованная).
- Долгий срок службы за счет высококачественной стали и стойкого цинкового покрытия.
- Диаметр: от 3 до 6,4 мм
- Длина: от 6 до 35 мм
- Скрепляемая толщина min/max: 0,5 / 30 мм
Вытяжная заклепка с потайным бортиком сталь/сталь полностью изготовлена из оцинкованной стали, которая определяет высокие прочностные характеристики заклепочного соединения. Заклепки отрывные не требуют доступа с обратной стороны склепываемых листов. Не выступающая над поверхностью головка утапливается в предварительно развальцованное под углом 120° отверстие, благодаря чему лицевая поверхность конструкции остается гладкой. Стойкое цинковое покрытие предотвращает гальваническую коррозию металлов при работе с алюминиевыми листами и профилями. Рассчитана на скрепление пакета материалов определенной толщины от 1,0 до 19,5 мм.
Особенности
- Высокая технологичность монтажа;
- Высокая степень сжатия соединяемых материалов;
- Гарантированное качество соединения;
- Не требуется специальное обучение;
- Возможность соединения различных материалов;
- Антивандальность соединения;
- Монтаж скрытого крепления;
- Возможность окраски в цвета по шкале RAL.
Установка
Нагрузки
| Диаметр гильзы, d1 (мм) | Срез, кН | Разрыв, кН |
| 3 | 0,85 | 0,85 |
| 3,2 | 1,40 | 1,70 |
| 4,0 | 2,00 | 2,40 |
| 4,8 | 3,00 | 4,10 |
| 5 | 2,15 | 3 |
| 6,4 | 2,8 | 4 |
Размеры
|
Диаметр гильзы d1, мм |
Длина гильзы L, мм |
Диаметр сверла, мм |
Диаметр и толщина бортика d2 x K, мм |
Толщина пакета материалов E, мм |
|
3,0 |
6,0 |
3,1 |
6,0х0,9 |
1,5-3,5 |
| 8,0 | 3,5-5,5 | |||
| 10,0 | 5,5-7,0 | |||
| 12,0 | 7,0-9,0 | |||
| 14,0 | 9,0-11,0 | |||
| 16,0 | 11,0-13,0 | |||
|
3,2 |
6,0 |
3,3 |
6,0х0,9 |
1,5-3,5 |
| 8,0 | 3,5-5,5 | |||
| 10,0 | 5,5-7,0 | |||
| 12,0 | 7,0-9,0 | |||
| 15,0 | 9,0-11,0 | |||
| 16 | 10,5-13 | |||
| 18,0 | 11,0-13,0 | |||
|
4,0 |
6,0 | 4,1 | 7,5х1,5 | 1,5-3,0 |
| 8,0 | 3,0-5,0 | |||
| 10,0 | 5,0-6,5 | |||
| 12,0 | 6,5-8,5 | |||
| 14,0 | 8,5-10,5 | |||
| 16,0 | 10,5-12,5 | |||
| 18,0 | 12,5-14,5 | |||
| 20,0 | 14,5-16,5 | |||
|
4,8 |
6,0 |
4,9 |
9х1,2 |
0,5-3,0 |
| 8,0 | 3,0-4,5 | |||
| 10,0 | 4,5-6,0 | |||
| 12,0 | 6,0-8,0 | |||
| 14,0 | 8,0-10,0 | |||
| 16,0 | 10,0-12,0 | |||
| 18,0 | 12,0-14,0 | |||
| 20,0 | 14,0-17,0 | |||
| 21,0 | 14,0-17,0 | |||
| 24,0 | 17,0-20,0 | |||
| 27,0 | 20,0-23,0 | |||
| 30,0 | 23,0-25,0 | |||
| 35,0 | 25,0-30,0 | |||
| 5,0 | 6,0 | 5,1 | 9,5х1,2 30,0 | 0,5-3,0 |
| 8,0 | 3,0-4,5 | |||
| 10,0 | 4,5-6,0 | |||
| 12,0 | 6,0-8,0 | |||
| 14,0 | 8,0-10,0 | |||
| 16,0 | 10,0-12,0 | |||
| 18,0 | 12,0-14,0 | |||
| 20,0 | 14,0-16,0 | |||
| 25,0 | 16,0-21,0 | |||
| 30 | 21,0-25,0 | |||
|
6,4 |
13 |
6,5 |
12,5х2 |
5-7 |
| 20 | 9-14 |
Характеристики
-
Бренд
-
Тип заклепкиПотайная
-
Единицы измеренияшт
-
МатериалСталь-Сталь
