Гайка запрессовочная закрытая тип FB (30302), оцинкованная сталь
Ваш консультант Анастасия
7 (921) 091-15-13- Для создания глухих резьбовых отверстий в металлических листах.
- Для запрессовки в металл твердостью до HRB 80 (Роквелл).
- Гайка с метрической резьбой: М3, М4, М5, М6.
- Закрытый корпус для защиты резьбы от влаги и грязи.
- Минимальная толщина листа от 0,8 мм до 1,4 мм.
- Стойкое к нагрузкам и кручению соединение в листовом металле.
- Выдерживает многократное ввинчивание и отвинчивание без повреждения резьбы.
- Не повреждает окрашенные поверхности.
- Не требует обработки просверленных или пробитых отверстий.
- Материал: оцинкованная сталь.
Закрытая запрессовочная гайка типа FB (30302) предназначена для создания глухих, герметичных резьбовых отверстий в тонколистовом металле минимальной толщиной от 0,8 до 1,4 мм. Идеально подходит там, где требуется максимальная защита внутреннего пространства изделия от проникновения пыли, влаги, грязи и посторонних частиц, а также электрическая изоляция резьбового соединения — например, в приборостроении, электронике, телекоммуникационном оборудовании и корпусах промышленной техники.
Конструкция

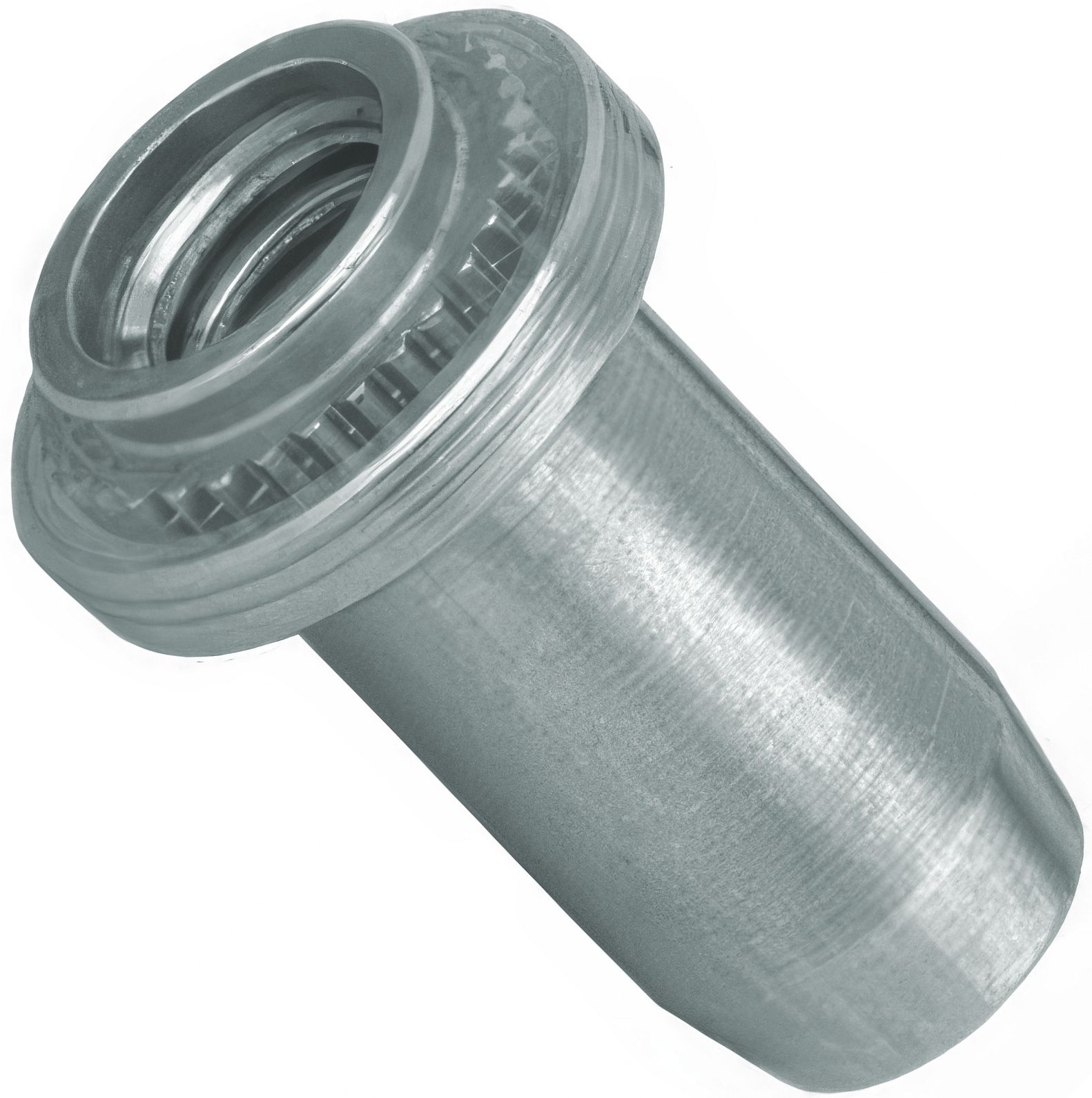

Гайка представляет собой глухую бонку с закрытым дном и вытянутым цилиндрическим корпусом, оснащенным ободком из мелких зубчиков у основания. Эти зубцы надежно врезаются в материал листа при запрессовке, предотвращая проворачивание и обеспечивая высокую устойчивость к крутящим и выдергивающим нагрузкам. Внутри корпуса нарезана стандартная метрическая резьба (М3, М4, М5, М6), позволяющая использовать стандартные винты ограниченной длины. Закрытый конец полностью изолирует резьбу от внешней среды и исключает контакт винта с основанием — важное преимущество при работе с чувствительной электроникой.
Принцип действия
Глухая гайка запрессовываемая устанавливается в потай с обратной стороны листа: ее юбка вставляется в предварительно подготовленное отверстие, после чего под давлением пресса равномерно запрессовывается в металл. При этом материал листа плотно обжимает зубчатый ободок, создавая прочную механическую фиксацию. Монтаж аналогичен установке стандартного запрессовочного крепежа и не требует дополнительной обработки отверстия.
Особенности и преимущества
- Полная герметичность: закрытый конец защищает резьбу от влаги, пыли и загрязнений.
- Электрическая изоляция: предотвращает контакт винта с металлическим основанием.
- Высокая прочность: выдерживает значительные крутящие моменты, статические и динамические нагрузки.
- Функция установочной стойки: может использоваться для точного позиционирования печатных плат и компонентов.
- Простой монтаж на стандартном пресс-оборудовании.
Материал и размеры
Изготовлена из углеродистой стали с цинковым покрытием, которое обеспечивает устойчивость к коррозии в обычных условиях эксплуатации. Доступна в размерах резьбы: М3 - М6.
(!) Важно учитывать, что материал основания должен быть мягче материала гайки под запрессовку, в данном случае твердость металла может составлять до HRB 80.

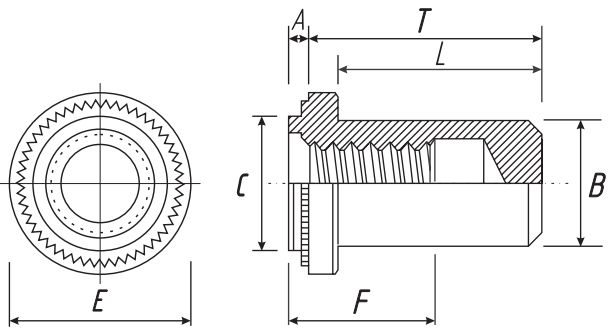

Размеры
| Диаметр резьбы х шаг резьбы, мм | Минимальная толщина листа, мм |
Высота юбки, A (мм) |
Диаметр втулки, B (мм) | Диаметр юбки, C (мм) | Диаметр головки, E ±0,25 (мм) | Размер F (мм) | Размер L (мм) | Размер T ±0,1 (мм) | Диаметр сверления, мм | Минимальное расстояние от края, мм |
| М3х0,5 | 0,8 | 0,97 | 3,84 | 4,22 | 6,35 | 5,3 | 8,5 | 9,6 | 4,25 | 4,8 |
|
М4х0,7 |
1 | 0,97 | 5,2 | 5,38 | 7,95 | 7,1 | 9,8 | 11,2 | 5,4 |
6,9 |
| 1,4 | 1,38 | |||||||||
|
М5х0,8 |
1 | 0,97 | 6,02 | 6,38 | 8,75 | 7,1 | 9,8 | 11,2 | 6,4 | 7,1 |
| 1,4 | 1,38 | |||||||||
| М6х1 | 1,2 | 0,97 | 7,8 | 8,72 | 11,1 | 7,8 | 12,7 | 14,3 | 8,75 | 8,6 |
Установка
- В заранее проделанное отверстие вставляется юбка гайки.
- При помощи специального оборудования производится запрессовка в лист металла.
- Ответная деталь с помощью болта устанавливается с противоположной стороны.
Характеристики
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
