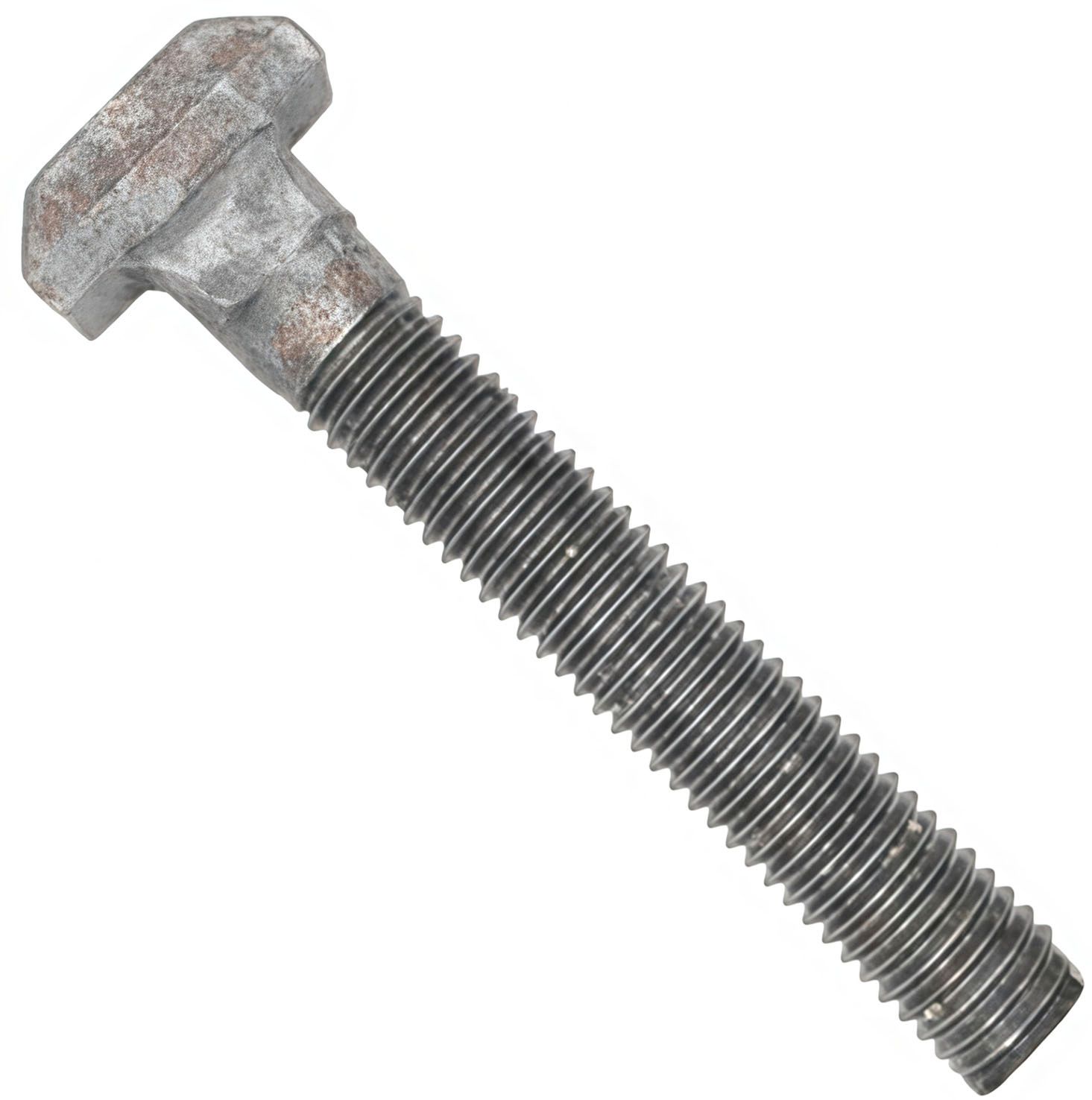

Болт 36х150 с Т-образной головкой DIN 186 к станочным пазам, класс прочности 10.9, термодиффузия (ТДЦ)

Болт станочный с Т-образной головкой DIN 186 класса прочности 10.9 с термодиффузионным цинковым покрытием (ТДЦ) – высокопрочный коррозионностойкий крепеж для эксплуатации в агрессивных средах. Изготовлен из высокопрочной легированной стали с термической обработкой до класса прочности 10.9. Ключевая особенность изделия — защитное покрытие, нанесенное методом термодиффузионного цинкования (ТДЦ). В отличие от гальваники, этот процесс создает сплав цинка и железа толщиной 40–60 мкм, который проникает в структуру металла, обеспечивая исключительную адгезию, равномерность слоя даже в резьбовых впадинах и на сложных профилях головки, а также высокую стойкость к механическим повреждениям.

Покрытие ТДЦ увеличивает коэффициент трения в резьбе по сравнению с гладкой сталью или фосфатированием. При расчете момента затяжки необходимо учитывать этот фактор, чтобы избежать недожима или, наоборот, чрезмерного усилия, ведущего к поломке болта. Рекомендуется использовать смазку или молибденовую пасту для стабилизации коэффициента трения.

Конструктивные особенности

• Форма головки: прямоугольная Т-образная с квадратным подголовком и скошенными кромками – предотвращает проворачивание болта в пазу во время затяжки.
• Резьба: неполная метрическая крупного шага, с допуском 8g – это грубая (не прецизионная) резьба с умеренным зазором между болтом и гайкой (обычно 8H)..
• Совместимость с пазами: болт DIN 186 предназначен для работы со станочными пазами по DIN 649, что гарантирует точное позиционирование.

Покрытие термодиффузионное цинкование (ТДЦ) обеспечивает:

• Равномерный защитный слой цинка без наплывов.
• Сохранение геометрии и точности резьбы.
• Высокую коррозионную стойкость без риска водородной хрупкости, критичной для высокопрочных сталей.

В отличие от гальванического цинкования, ТДЦ-покрытие рекомендуется именно для крепежа класса прочности 10.9, так как не снижает механические свойства стали и допускает эксплуатацию в средах C3–C4 (по ISO 12944), а при корректном проектировании — и выше.

Принцип фиксации

Головка вводится в широкую часть паза, после чего Т-болт продвигается вдоль него и позиционируется в нужном месте. Затягивание гайки на резьбовом конце создает жесткое и устойчивое соединение, выдерживающее значительные нагрузки при обработке.

Болт пазовый Т-образный DIN 186 – идеальный выбор для мастерских, цехов и производственных линий. Он обеспечивает быструю, точную и регулируемую фиксацию на любом оборудовании с Т-пазами, делая его незаменимым элементом в цехах металло- и деревообработки, а также в сборочном производстве.

Аналоги DIN 186:

• ГОСТ 13152-67
• DIN 261
• DIN 188
• DIN 787

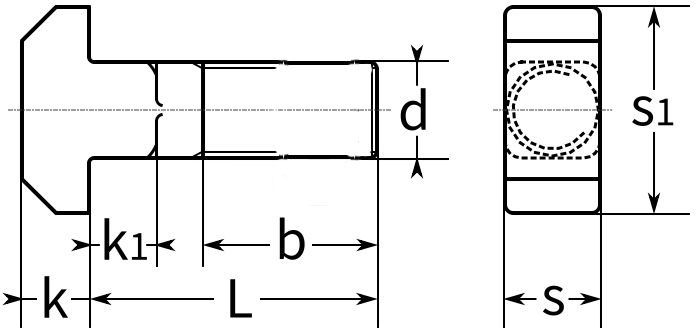

Размеры

Диаметр резьбы d	М36
Длина L, мм	150
Длина резьбы b, мм	78
Высота головки k, мм	23
Размер k1, мм	23
Диаметр окружности, вписанной в головку болта s, мм	36
Ширина головки s1, мм	66

Характеристики

• DIN
  186
• ГОСТ
  13152-67
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  4
• Единицы измерения
  шт
• Форма головки
  Т-образная
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10.9
• Артикул
  186 36 150 109 тдц
• Материал
  ТДЦ
• Штрих код


• Стальные
