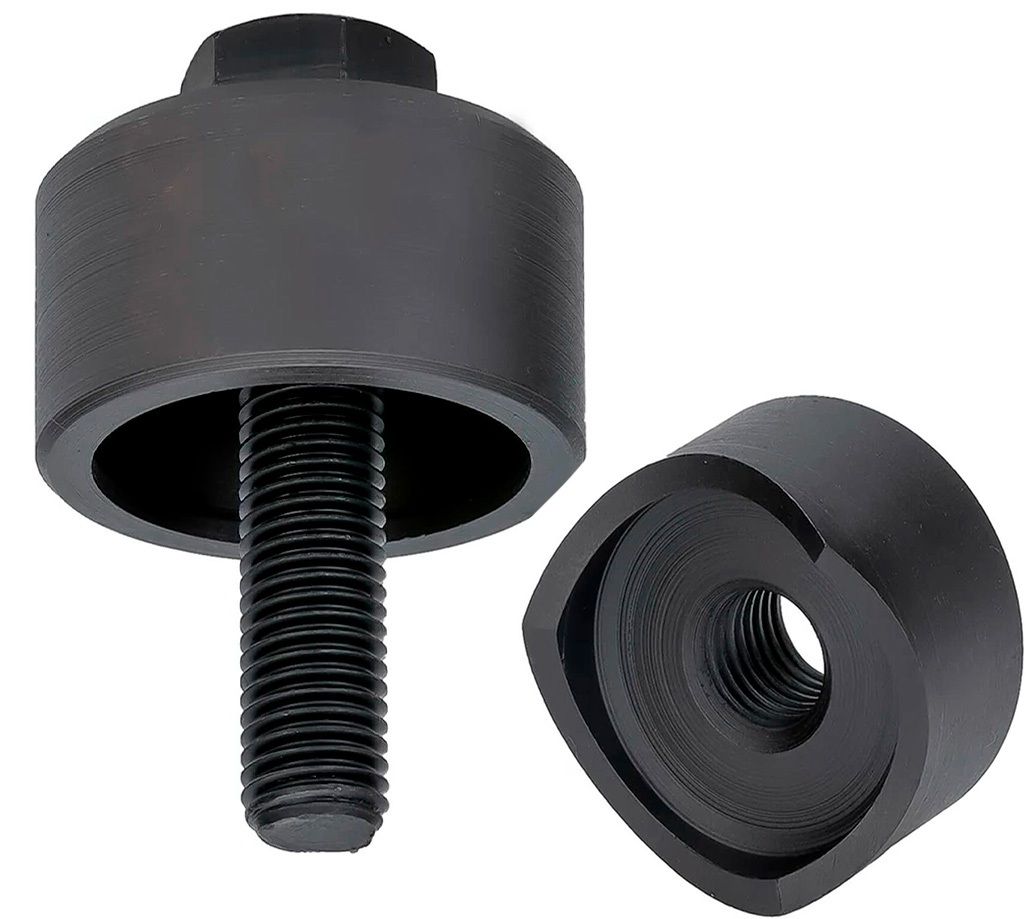

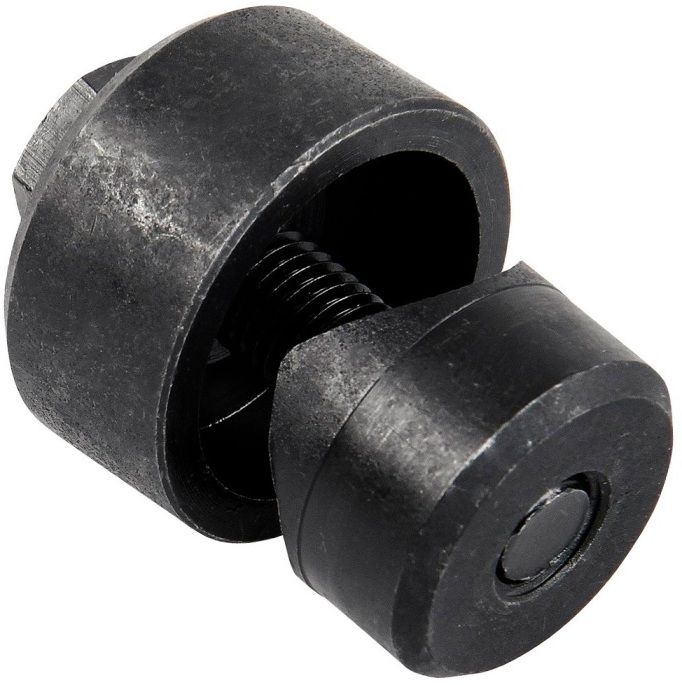

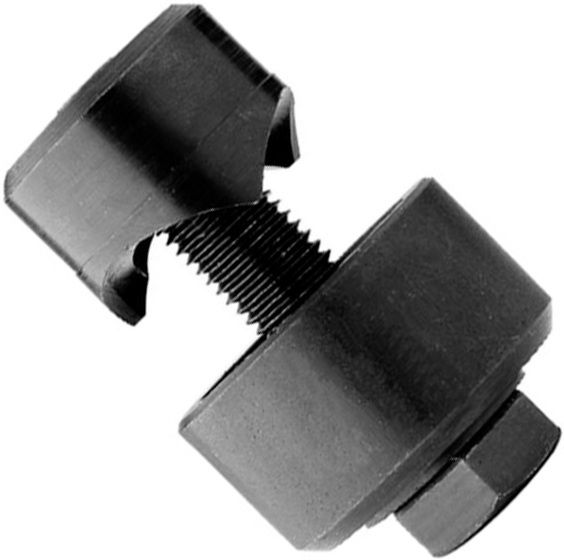

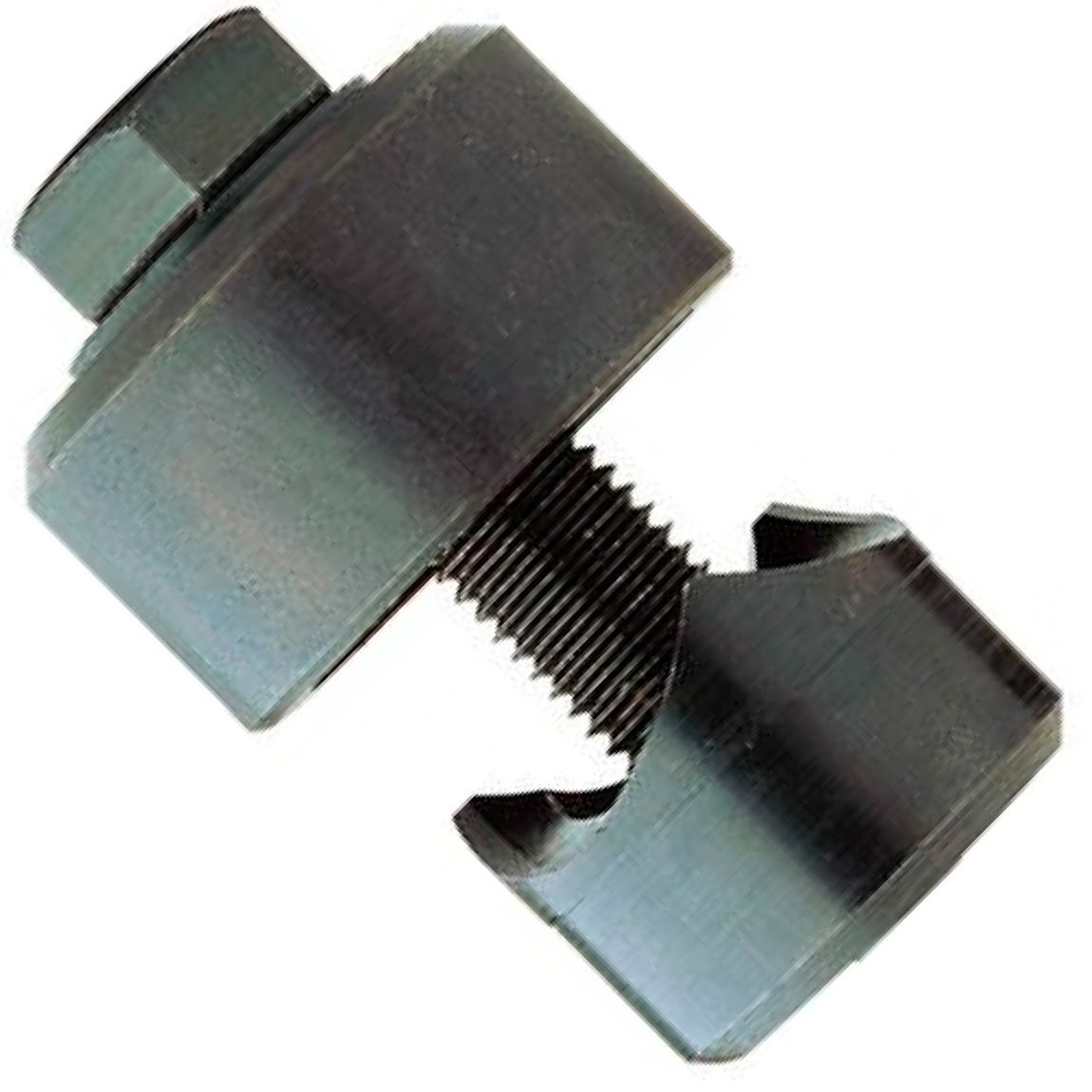

Пробойник для листового металла 3 кромки Ultra
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Илья
7 (931) 225-70-73- Трёхлезвийная конструкция обеспечивает идеальную геометрию отверстия без образования заусенцев и деформации кромок.
- Позволяет работать с нержавеющей (до 1,5 мм) и легированной сталью до 800 Н/мм² (до 3 мм), цветными металлами и пластиком (до 4 мм).
- Принцип протягивания режущей головки даёт возможность создавать отверстия в труднодоступных местах, где применение дрели невозможно.
- Прочный стальной корпус обеспечивает долговечность при интенсивной профессиональной эксплуатации.
- Компактные размеры и небольшой вес позволяют использовать инструмент в ограниченном пространстве.
- Простая технология работы: требуется лишь сверло под направляющее отверстие и стандартный гаечный ключ.
Пробойники отверстий 3Z Ultra — это профессиональный ручной инструмент, предназначенный для получения аккуратных отверстий правильной формы в листовых материалах без образования заусенцев и деформации кромок. Принцип действия основан на протягивании режущей головки сквозь материал с помощью тянущего болта, что позволяет создавать чистые отверстия даже в труднодоступных местах, где применение дрели затруднено или невозможно.
Назначение и применение
Инструмент предназначен для пробивания отверстий в широком спектре материалов. Он эффективно работает с нержавеющей (толщиной до 1 мм), легированной, углеродистой и литой сталью с пределом прочности до 800 Н/мм² (толщиной до 2 мм). Также подходит для цветных металлов — алюминия, латуни, меди, цинка (до 4 мм), чёрных металлов и пластика (до 4 мм). Благодаря трёхлезвийной конструкции пробойник обеспечивает идеальную геометрию отверстия и не повреждает защитные покрытия материала.
Принцип работы

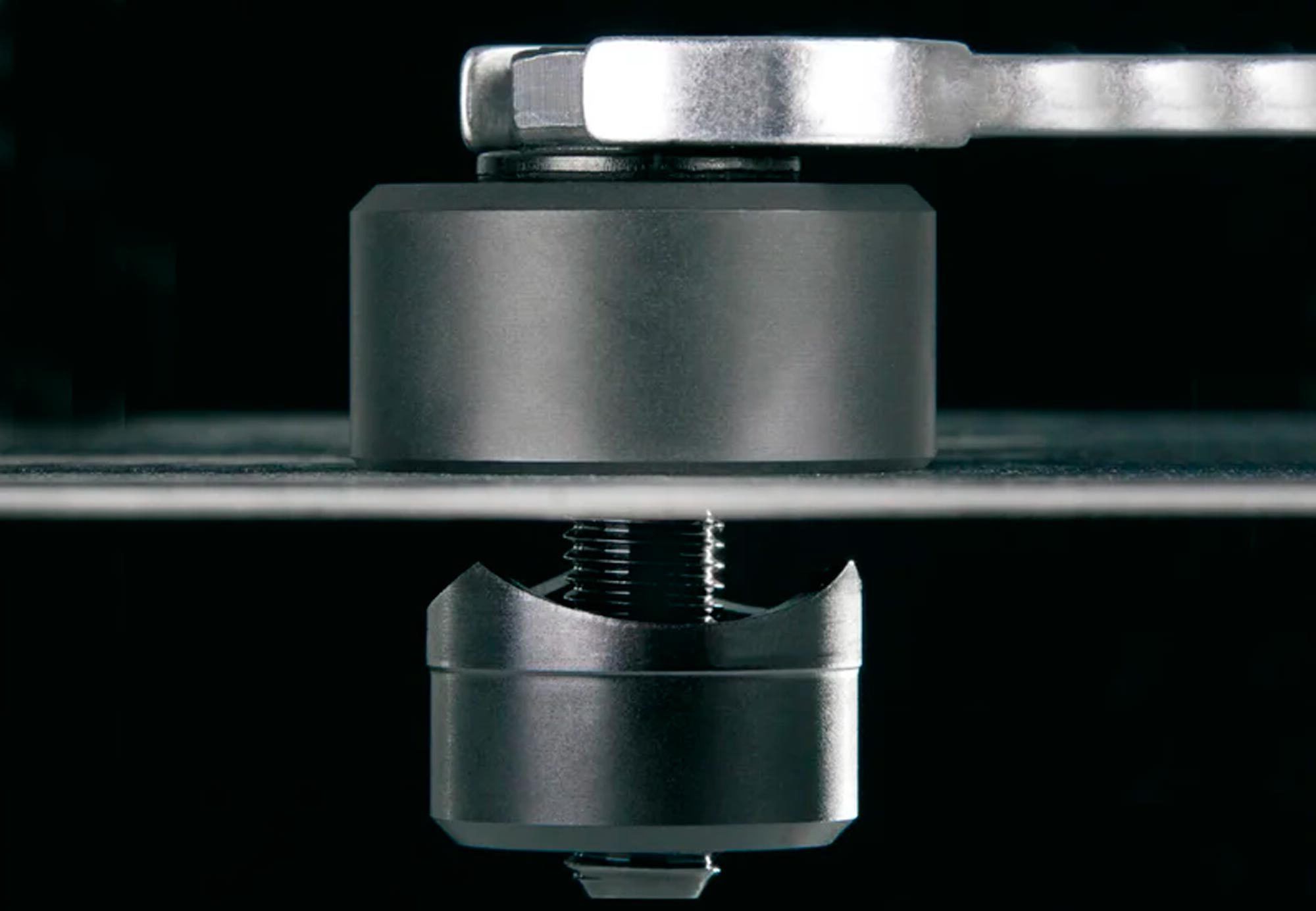

Работа с пробойником требует предварительной подготовки: необходимо просверлить направляющее отверстие под тянущий болт (рекомендуется на 1 мм больше диаметра болта). После установки пробойника в отверстие и нанесения смазки на режущие кромки и резьбу болта, инструмент стягивается с помощью стандартного рожкового или разводного ключа. При вращении болта режущая головка прорезает материал, формируя чистое отверстие. После завершения операции инструмент легко разбирается.
Конструктивные особенности
Корпус пробойника выполнен из прочной стали, что обеспечивает долговечность при интенсивной эксплуатации. Компактные размеры и небольшой вес позволяют использовать инструмент в ограниченном пространстве. Режущие кромки имеют оптимальную геометрию для снижения усилия протягивания и минимизации износа. В зависимости от модификации пробойники комплектуются тянущими болтами разных диаметров (MF8, MF10 и др.) и имеют соответствующие размеры посадочных отверстий.
Размеры
| Артикул | Диаметр пробоя, мм | Тянущий болт | Шаг резьбы, мм | Отверстие под болт, мм | Режущих кромок | Длина, мм | Ширина, мм | Высота, мм |
Толщина обрабатываемой заготовки, мм |
|||
| Нержавеющая сталь | Сталь (до 800 Н/мм²) | Цветные металлы | Пластик | |||||||||
| 775-127 | 12,7 | MF8 | 1 | 9 | 3 | 50 | 15 | 13 | до 1 | до 2 | до 4 | до 4 |
| 775-140 | 14 | MF8 | 1 | 9 | 3 | 50 | 16 | 15 | до 1 | до 2 | до 4 | до 4 |
| 775-152 | 15,2 | MF10 | 1 | 11 | 3 | 50 | 16 | 15 | до 1 | до 2 | до 4 | до 4 |
| 775-160 | 16 | MF10 | 1 | 11 | 3 | 50 | 18 | 17 | до 1 | до 2 | до 4 | до 4 |
| 775-186 | 18,6 | MF10 | 1 | 11 | 3 | 50 | 20 | 19 | до 1 | до 2 | до 4 | до 4 |
| 775-190 | 19 | MF10 | 1 | 11 | 3 | 50 | 20 | 19 | до 1 | до 2 | до 4 | до 4 |
| 775-200 | 20 | MF10 | 1 | 11 | 3 | 50 | 22 | 20 | до 1 | до 2 | до 4 | до 4 |
| 775-204 | 20,4 | MF10 | 1 | 11 | 3 | 50 | 22 | 20 | до 1 | до 2 | до 4 | до 4 |
| 775-210 | 21 | MF10 | 1 | 11 | 3 | 50 | 23 | 21 | до 1 | до 2 | до 4 | до 4 |
| 775-220 | 22 | MF10 | 1 | 11 | 3 | 50 | 23 | 21 | до 1 | до 2 | до 4 | до 4 |
| 775-225 | 22,5 | MF10 | 1 | 11 | 3 | 50 | 24 | 23 | до 1 | до 2 | до 4 | до 4 |
| 775-250 | 25 | MF10 | 1 | 11 | 3 | 50 | 25 | 24 | до 1 | до 2 | до 4 | до 4 |
| 775-254 | 25,4 | MF10 | 1 | 11 | 3 | 50 | 26 | 25 | до 1 | до 2 | до 4 | до 4 |
| 775-283 | 28,3 | MF12 | 1,5 | 13 | 3 | 50 | 29 | 28 | до 1,5 | до 3 | до 4 | до 4 |
| 775-290 | 29 | MF12 | 1,5 | 13 | 3 | 50 | 30 | 29 | до 1,5 | до 3 | до 4 | до 4 |
| 775-305 | 30 | MF12 | 1,5 | 13 | 3 | 50 | 32 | 31 | до 1,5 | до 3 | до 4 | до 4 |
| 775-325 | 32,5 | MF12 | 1,5 | 13 | 3 | 50 | 33 | 32 | до 1,5 | до 3 | до 4 | до 4 |
| 775-340 | 34 | MF12 | 1,5 | 13 | 3 | 50 | 36 | 35 | до 1,5 | до 3 | до 4 | до 4 |
| 775-350 | 35 | MF12 | 1,5 | 13 | 3 | 50 | 36 | 35 | до 1,5 | до 3 | до 4 | до 4 |
| 775-400 | 40 | MF12 | 1,5 | 13 | 3 | 50 | 41 | 40 | до 1,5 | до 3 | до 4 | до 4 |
| 775-510 | 51 | MF12 | 1,5 | 17 | 3 | 50 | 52 | 51 | до 1,5 | до 3 | до 4 | до 4 |
| 775-640 | 64 | MF12 | 1,5 | 17 | 3 | 50 | 64 | 64 | до 1,5 | до 3 | до 4 | до 4 |
| 775-760 | 76 | MF12 | 1,5 | 17 | 3 | 50 | 76 | 76 | до 1,5 | до 3 | до 4 | до 4 |
Характеристики
-
Бренд
-
Единицы измеренияшт
-
МатериалИнструментальная сталь
