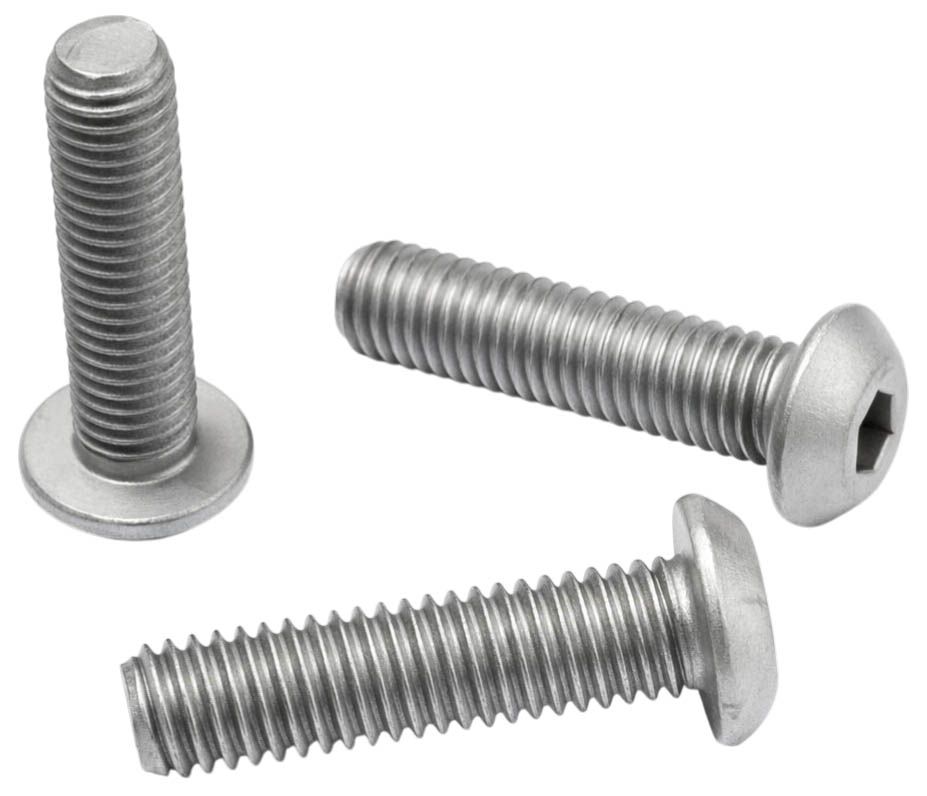

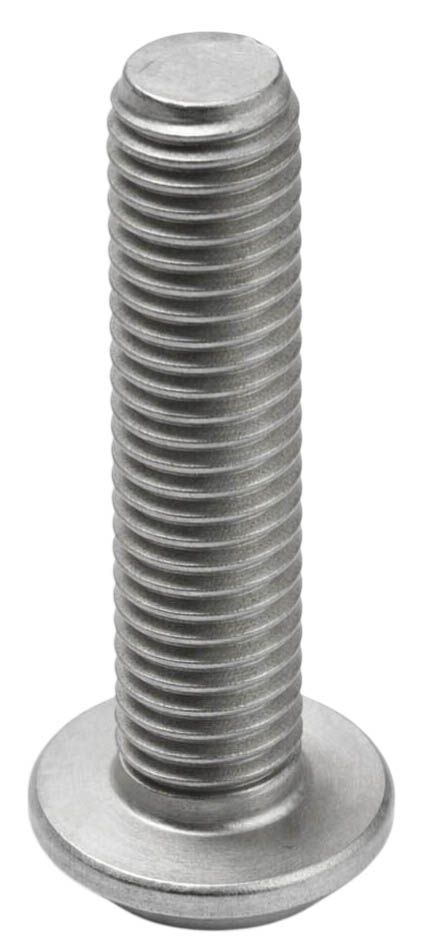

Винт с полукруглой головкой и внутренним шестигранником ISO (DIN) 7380 класс прочности 10.9, цинк-ламельное покрытие flZnncL/480h

Код товара: WN00229205

2 фото

Внешний вид товара может отличаться от представленного на изображении

4 позиции

Высокопрочный крепёж для винтового соединения деталей машин, оборудования, приборов, агрегатов, металлоконструкций.
Соединение образует путём ввинчивания в резьбовое отверстие в теле металлических компонентов, реже при помощи гайки.
Стандарт: ISO (DIN) 7380, исполнение – 1.
Метрическая резьба, поле допуска 6g, шаг крупный (основной).
Полукруглая головка с внутренним шестигранником для затяжки с большим усилием.
Из-за геометрии головки рекомендуется нагружать винты на 80% от значений указанных в ISO 898-1.
Закаленная сталь класса прочности: 10.9 (нагрузка на разрыв не менее 1000 Н/мм², предел текучести 900 Н/мм²).
Цинк-ламельное покрытие flZnL обладает коррозионной стойкостью в 3 раза выше, чем горячеоцинкованное.

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм)

Наличие

Цена

Фасовка

Количество

Винт М10х30 мм ISO (DIN) 7380 профиль HEX, класс прочности 10.9, цинк-ламельное покрытие flZnncL/480h

WN00303759

1,5

Диаметр (мм) 10

Длина (мм) 30

Шаг резьбы (мм) 1,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,5

руб.

1 шт

Винт М8х30 мм ISO (DIN) 7380 профиль HEX, класс прочности 10.9, цинк-ламельное покрытие flZnncL/480h

WN00303758

1,25

Диаметр (мм) 8

Длина (мм) 30

Шаг резьбы (мм) 1,25

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

1,25

руб.

1 шт

Винт М6х20 мм ISO (DIN) 7380 профиль HEX, класс прочности 10.9, цинк-ламельное покрытие flZnncL/480h

WN00303756

Диаметр (мм) 6

Длина (мм) 20

Шаг резьбы (мм) 1

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

руб.

1 шт

Винт М6х16 мм ISO (DIN) 7380 профиль HEX, класс прочности 10.9, цинк-ламельное покрытие flZnncL/480h

WN00303754

Диаметр (мм) 6

Длина (мм) 16

Шаг резьбы (мм) 1

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

руб.

1 шт

Винт с полукруглой головкой и внутренним шестигранником ISO 7380 класса прочности 10.9 - это высокотехнологичный крепеж для особо ответственных соединений, работающих в условиях агрессивной среды и требующих максимальной гарантии от внезапного разрушения. Предназначен для ввинчивания в резьбовые отверстия деталей машин, металлоконструкций, строительного и сельскохозяйственного оборудования. Его стержень полностью покрыт метрической резьбой высокого класса точности. Главная особенность состоит в приводе под имбусовый ключ HEX, который позволяет увеличить момент затяжки до максимально допустимого значения.

Следует учесть тот факт, что винты ISO (DIN) 7380 имеют пониженную на 20% нагрузочную способность по сравнению с изделиями с полноразмерной шестигранной или цилиндрической формой головки.

Применение

Коммерческий автотранспорт: крепление рессор, кронштейнов, элементов подвески.
Строительные и сельхозмашины: узлы, работающие под открытым небом, в контакте с грунтом, удобрениями, реагентами.
Ветроэнергетика, портовое оборудование: высокая влажность, солевой туман.
Крепеж ответственных металлоконструкций: где недопустим внезапный хрупкий излом.

В отличие от гальванического «жёлтого цинка» покрытие flZnnc-480h

Не вызывает водородную хрупкость - можно применять на сталях 10.9 и выше без риска внезапного разрушения.
Обеспечивает 480+ часов до появления красной ржавчины против 72–96 часов у стандартного цинкования.
Стабилизирует трение - гарантированный момент затяжки «из коробки».

Аналоги ISO (DIN) 7380

ГОСТ ISO 7380-1-2014;
ГОСТ 28963-91.

Размеры

Диаметр резьбы D	Диаметр полукруглой головки винта DK	Высота головки K	Размер под шестигранный ключ SW	Длина L
Диаметр резьбы D	Диаметр полукруглой головки винта DK	Высота головки K	Размер под шестигранный ключ SW	min	max
M3	5,7	1,65	2	5	25
M4	7,6	2,2	2,5	6	40
M5	9,5	2,75	3	6	45
M6	10,5	3,3	4	6	60
M8	14	4,4	5	8	60
M10	17,5	5,5	6	12	60
M12	21	6,6	8	14	60
M16	28	8,8	10	20	60

Все размеры указаны в мм

Характеристики

DIN

7380
ГОСТ

28963-91
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Форма головки

Полукруглая
Размер шага резьбы

Крупный (обычный)
Класс прочности

10.9
Материал

Сталь с цинк-ламельным покрытием
Название на упаковке (ориг. название)

Hexagon socket button head screws
